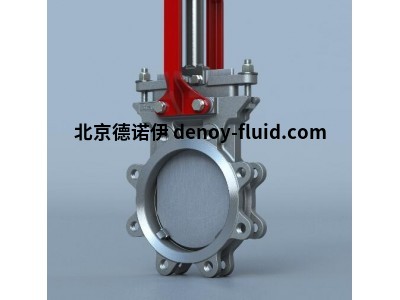

bray 941系列單體式鑄造閥體設計堅固性能單向刀閘閥

技術規格

單向刀閘閥—— 941系列

尺寸范圍

NPS 2至24 / DN 50至600

閥體材料

碳鋼 (WCB)、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼、SAF 2205雙相、SAF 2507雙相

最大許用操作壓力

150psi (10巴)

閥體類型

單體式、支耳

閘門材料

304 - 316 - 317不銹鋼、SAF 2507雙相、17-4PH、Hastelloy® C、Monel®、鈦

設計標準

MSS SP81

測試標準

MSS SP151

認證

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

MSS SP81

執行機構選項

手輪、斜輪齒輪、氣動、液壓、杠桿、電動

應用

紙漿和造紙、化工、食品和飲料、一般工業、電力、礦業、廢水

特點和優勢

博雷941系列采用單體式鑄造閥體設計，無論是用于通用用途還是惡劣介質處理應用，都可保持堅固性能。

博雷941系列閘閥可配備金屬閥座或軟閥座，滿足各種行業不同類型的單向密封要求。

1.通用頂蓋設計用于在手動和氣動

驅動。手動閥包括一個潤滑油

注油口，可實現連續、平穩的運行

只需最少的維護。

2.采用懸臂設計和水平螺栓固定，確保閘門正確對準。

3. 標準帶電四密封填料，包括

聚四氟乙烯防擠出環。

4. 標準整體式金屬閥座和可選

可更換的零泄漏彈性閥座。

5.閘門設計確保在整個沖程長度上

在整個沖程中保持一致。

6.圓形閘門設計可延長填料壽命

并提高閥門的耐用性。

7.無死腔的獨特閥體設計

可實現閥門自排水。

8.凸耳式機身適用于所有安裝方向，包括死端服務

9.鑄軛上部結構可確保閥門設計堅固耐用，適用于不同的操作人員/方向。

單向刀閘閥

941系列

尺寸范圍

NPS 2至24 / DN 50至600

最大許用操作壓力

150psi (10巴)

閥體類型

單體式、支耳
