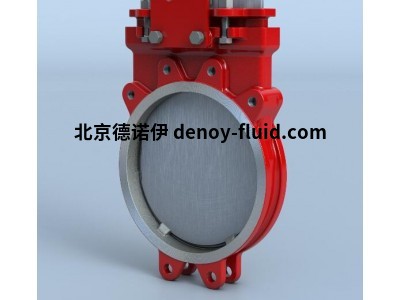

bray 950系列單體式鑄造閥體通用開/關服務單向刀閘閥

技術規格

單向刀閘閥—— 950系列

尺寸范圍

NPS 2至24 / DN 50至600

閥體材料

碳鋼 (WCB)、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼、SAF 2205、SAF 2507

最大許用操作壓力

NPS 2到12：150psi / DN 50到300：10bar

NPS 14到24：75psi / DN 350到600：5bar

閥桿材料

304不銹鋼

閥體類型

單體式、對夾、半支耳

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

閥座材料溫度范圍

Buna-N：-34至194°F (-36至90°C)、EPDM：-65至248°F (-54至120°C) Viton®：-15至392°F (-26至200°C)、PTFE/Viton備份環：-235至392°F (-148 200°C)

設計標準

MSS SP81

填料最高溫度

PTFE：500°F (260°C)、浸PTFE：450°F (232°C)、 PTFE/Buna-N：194°F (90°C)、PTFE/Viton®：392°F (200°C)、PTFE/EPDM：248°F (120°C)

測試標準

MSS SP151

認證

ATEX、AWWA C520 (2019)、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

MSS SP81

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

應用

廢水、電力、一般工業、化工、礦業、食品和飲料、紙漿和造紙

特點和優勢

950系列單向刀門閥采用單體式鑄造閥體設計，以經濟型半支耳閥體為包括一般目的到惡劣介質處理在內的一系列應用提供堅固性能。 配有一體式金屬閥座或可更換軟體閥座，博雷950系列閘閥讓開/關應用的自動化更簡便。

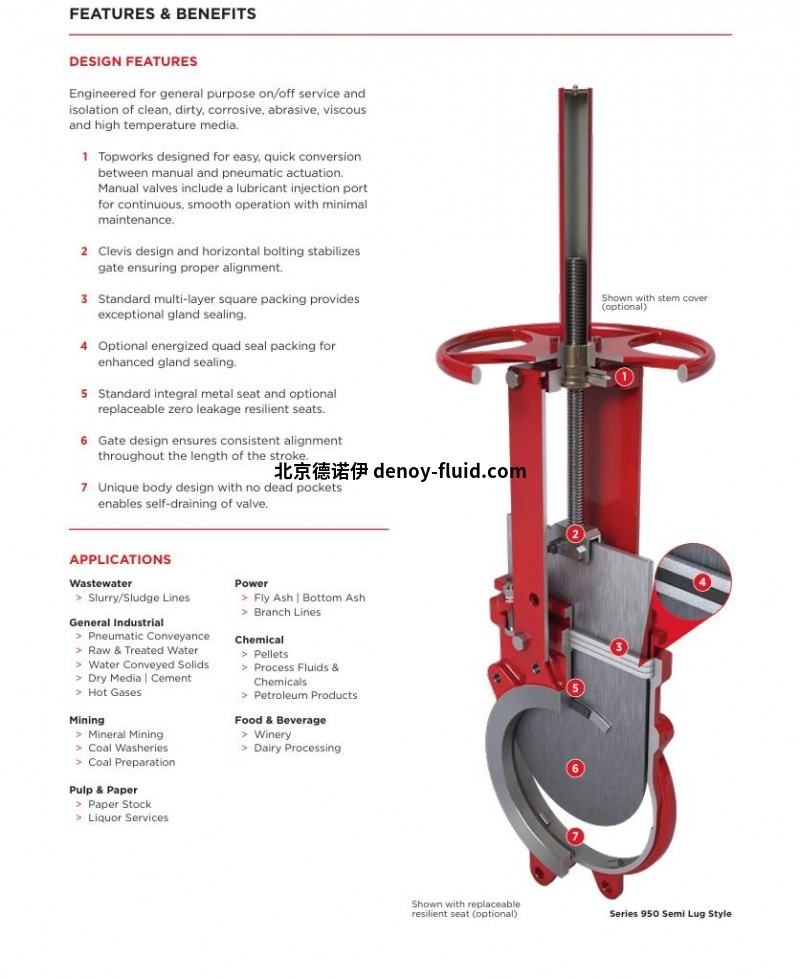

 設計特點

 專為通用開/關服務和可隔離清潔、臟污、腐蝕性、磨損性、粘性和高溫介質。

 1 Topworks 設計用于在手動和氣動執行之間進行簡便、快速的轉換。

手動閥包括一個潤滑劑注入口 ，可實現連續、平穩的操作，且維護量極低。

 2 懸臂設計和水平螺栓穩定閘門，確保正確對準。

 3 標準多層方形填料提供，卓越的壓蓋密封。

 4 可選的通電四密封填料可增強壓蓋密封。

 5 標準整體金屬閥座和可選可更換的零泄漏彈性閥座。

 6 閘門設計確保在整個沖程長度上保持一致對準。

 7 無死腔的獨特閥體設計可實現閥門自排放。

單向刀閘閥

950系列

尺寸范圍

NPS 2至24 / DN 50至600

最大許用操作壓力

NPS 2到12：150psi / DN 50到300：10bar

NPS 14到24：75psi / DN 350到600：5bar

閥體類型

單體式、對夾、半支耳
