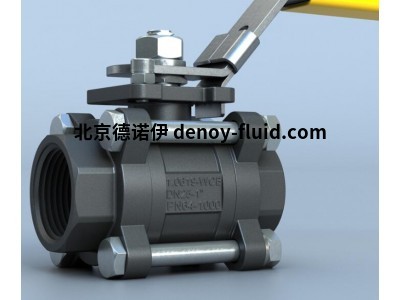

bray 5000/6000系列三段式球閥閥座材料RPTFE端口全通徑

技術規格

3段式球閥 - 5000/6000系列

尺寸范圍

¼ - 4"（8mm - 100mm）

閥體材料

5000系列：不銹鋼，6000系列：碳鋼

溫度范圍

-50°F至450°F（-46°C至232°C）

閥桿材料

316

最大許用操作壓力

½ - 2" 1000 psi CWP（8 - 50mm 69巴）、

2½ - 4" 800 psi CWP（65 - 100mm 55巴）

閥座材料

RPTFE

密封等級

MSS-SP 72

球體材質

316

閥體類型

三段式

設計標準

ASME B16.34

端部連接

螺紋式ASME B1.20.1 NPT、承插焊接ASME B16.11

測試標準

API 598

端口

全通徑

結構長度

應用

過程、OEM設備

特點和優勢

5000/6000 3段式球閥系列具有簡便的三段式閥體設計且價格經濟實惠。三段式設計的中心部分可旋啟打開，從而便于進行在線和離線維護。標準閥體由CF8M不銹鋼或WCB碳鋼經包模鑄造。所有閥體鑄件均標有鑄造爐號，具有完全可追溯性。

此類閥門可進行90°回轉操作，且工作扭矩低。  5000/6000系列閥門具有可調閥桿填料、不銹鋼安全觸發鎖緊手柄和行程止動裝置，后者可將手柄的移動限制在90°范圍內。Flow-Tek的重載、高質量閥桿具有防內部進入和噴出功能，能最大限度地保證安全。

每個5000/6000系列閥門均具有符合ISO5211標準的整體鑄造安裝墊片，在安裝執行機構、齒輪操作器或控制配件時，可提供強制對準。

5000/6000系列球閥是博雷產品線的重要組成部分，適用于需要90°回轉操作和低工作扭矩的應用。

5000/6000系列

尺寸范圍

¼ - 4"（8mm - 100mm）

溫度范圍

-50°F至450°F（-46°C至232°C）

最大許用操作壓力

½ - 2" 1000 psi CWP（8 - 50mm 69巴）、

2½ - 4" 800 psi CWP（65 - 100mm 55巴）
