bray 3W/3L系列襯膠蝶閥不銹鋼雙向氣泡級密封

技術規格

襯膠閥座蝶閥 - 3W/3L系列

尺寸范圍

2 - 24 NPS、DN50 - DN600

閥體材料

鑄鐵、球墨鑄鐵

溫度范圍

-20°F至250°F（-29°C至121°C）

閥桿材料

不銹鋼

最大許用操作壓力

最高250 psi（17.2 Bar）

閥座材料

EPDM、BUNA-N

密封等級

雙向氣泡級密封

閥板材料

尼龍11涂層球墨鑄鐵、不銹鋼

閥體類型

對夾3W，支耳3L

設計標準

API 609、A類、EN 593、MSS SP-67

法蘭鉆孔

API 609、A類、ASME B16.1 125級、ASME B16.5 150級、AS 2129表D和E、EN 1092 PN6、PN10、PN16、JIS 10K

測試標準

API 598、ISO 5208、EN 12266-1、MSS SP-61

認證

ABS型式認證、CE/PED、CRN、FDA、ANSI/NSF 372、ANSI/NSF-61

結構長度

API 609 A類、EN 558 20系列

應用

飲用水、廢水、海水、暖通空調、數據中心、制糖和乙醇

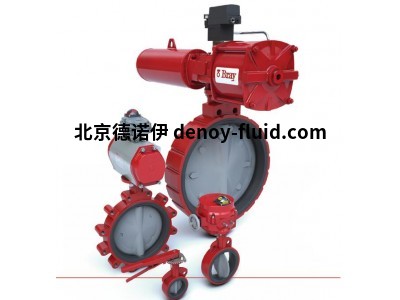

襯膠蝶閥

3W/3L系列

溫度范圍

-20°F至250°F（-29°C至121°C）

最大許用操作壓力

最高250 psi（17.2 Bar）

特點和優勢

博雷3W/3L系列襯膠蝶閥采用配備內嵌式閥座的體硫化閥座，可提高產品的額定壓力和在更高速度應用中運行的能力。3W/3L提供高強度直通閥桿設計，利用閥板到閥桿的內部連接來減少滯后作用。

3W/3Li系列設計用于提供管線介質與閥桿或閥體的雙向氣泡級密封和隔離。可采用Buna-N和EPDM彈性體以及尼龍涂層和不銹鋼閥板材料，為各種應用提供了堅實的平臺。這款ISO 5211上法蘭可輕松實現氣動或電動執行的自動化，用于開/關或調制應用。

A. 體硫化閥座

嚴格控制的成型工藝可產生準確且可重復的尺寸，從而在閥門的整個生命周期內始終保持較低的扭矩。

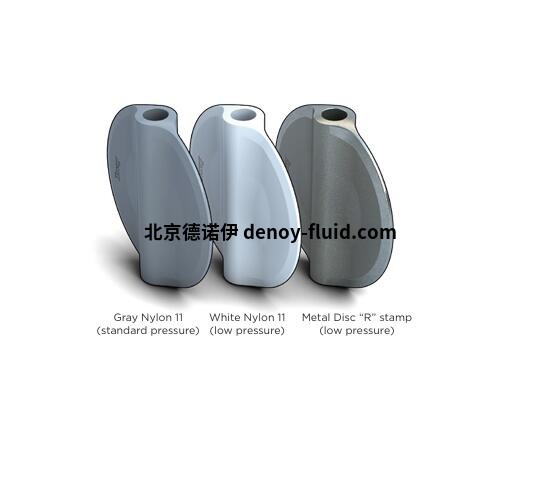

B. 成型閥板

精密加工的閥板密封邊緣，通過減少密封時閥板和閥座接觸時的磨損來延長閥門壽命。

C. 可靠的法蘭密封

淚滴形閥座表面可與各種工業法蘭緊密密封。

D. 生產線末端能力

即使卸下下游法蘭，凸耳式閥門也可在全額定壓力下進行密封。

E. 上下閥桿軸承

在高循環應用中降低操作扭矩并提高可靠性。
