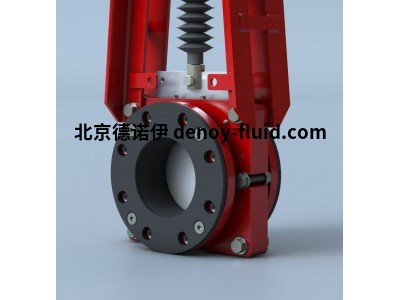

bray 762系列雙向刀閘閥重型漿料閥雙彈性套筒閥門

技術規格

雙向刀閘閥—— 762系列

尺寸范圍

NPS 3至48 / DN 80至1200

閥體材料

球墨鑄鐵（NPS 3至28 / DN 80至700）

碳鋼（NPS 30至48 / DN 750至1200）

根據要求提供其他材料

最大許用操作壓力

NPS 3到24：100psi / DN 80到600：7bar

NPS 26到42：75psi / DN 650到1050：5bar

NPS 44到48：50psi / DN 1100到1200：3bar

精選材料可提供更高壓力

閥桿材料

304不銹鋼

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®、鈦

閥座材料溫度范圍

天然橡膠：165°F / 74°C

Buna-N：194°F / 90°C

EPDM-HT：302°F / 150°C

閥體類型

兩段式螺栓：法蘭式

設計標準

制造商標準

測試標準

制造商標準

法蘭鉆孔

ASME B16.5  150級

ASME B16.47  150級

認證

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

行業標準

執行機構選項

直接安裝手輪、錐齒輪操作器、雙作用氣動執行機構、液壓執行機構、電動執行機構

應用

礦業：初級銑削、二次銑削、初級旋風銑削、二次旋風銑削、浮選池、濃縮機、過濾泵

高壓酸浸/加壓氧化：高壓滅菌器應用工藝泵

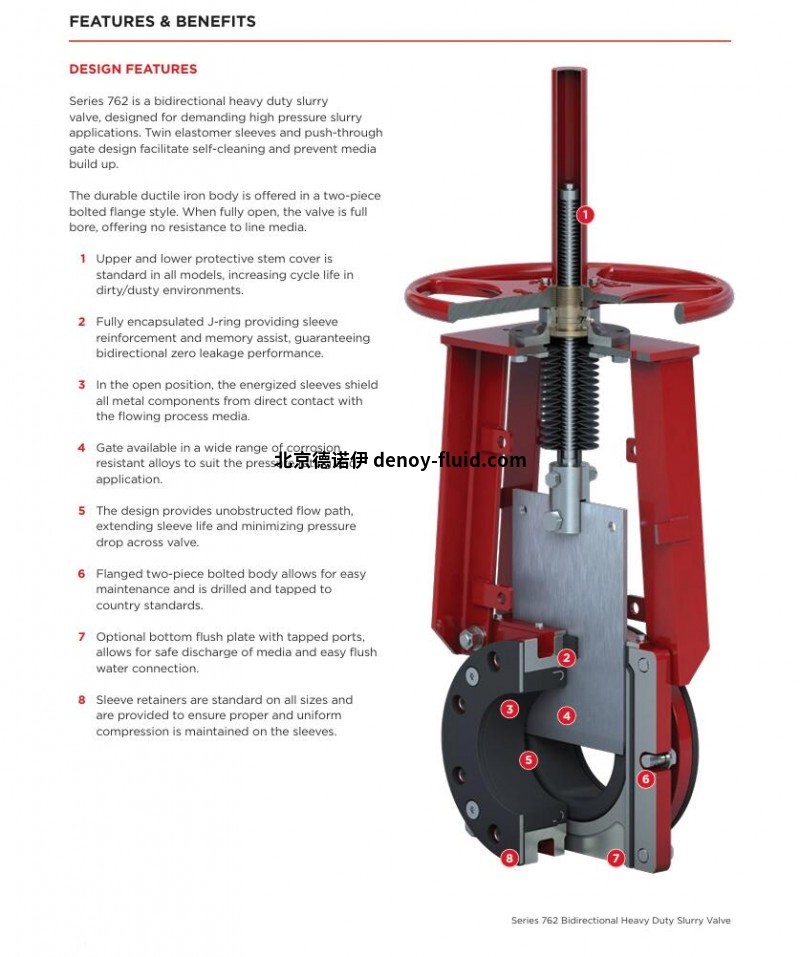

特點和優勢

博雷762系列雙向重型漿料閥專為要求嚴苛的漿料應用設計。該設計采用了雙彈性套筒和閘門，旨在便于自我清潔，防止介質積聚，確保雙向隔離。

堅固耐用的球墨鑄鐵閥體采用兩段式法蘭連接的設計。完全打開時閥門全開，不會阻攔管道介質。

特征

標準保護性閥桿套在危險環境下提高壽命周期

獨特的J型環鋼加固彈性套筒設計提供雙向的增能零泄漏密封。卡簧按照標準包括在整個尺寸范圍內

在開啟位置，增能套筒保護所有金屬部件，避免與流動的過程介質直接接觸

堅固閘門專為漿料應用設計，提供多種耐腐蝕合金供選擇，以滿足您的應用要求。

通過全通徑閥門設計實現無限制流道與最小壓降，延長閥門壽命

充足的推進間隙設計支持閘門完全關閉

法蘭式兩段式連接閥體易于維護，按照ASME CL150法蘭標準進行鉆孔和連接。其他鉆孔選項可根據需求提供

可選配帶螺紋端口的底部沖洗板，確保安全排放介質，便于沖洗水連接

雙向刀閘閥

762系列

尺寸范圍

NPS 3至48 / DN 80至1200

最大許用操作壓力

NPS 3到24：100psi / DN 80到600：7bar

NPS 26到42：75psi / DN 650到1050：5bar

NPS 44到48：50psi / DN 1100到1200：3bar

精選材料可提供更高壓力

閥體類型

兩段式螺栓：法蘭式
