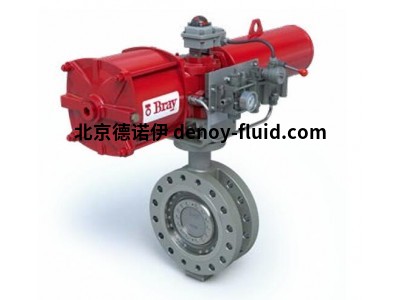

bray Tri Lok三偏心蝶閥隔離閥低真空高壓應用零泄漏

技術規格

三偏心蝶閥 - Tri Lok

尺寸范圍

NPS 3至48 / DN 80至1200

可應要求提供更大尺寸

閥體材料

碳鋼，不銹鋼

可應要求提供的其他材料

溫度范圍

-320°F至842°F（-196°C至450°C）

可應要求提供更高溫度

閥桿材料

17-4PH，410不銹鋼，XM-19（Nitronic 50）

最大許用操作壓力

ASME150級、300級、600級、900級

EN 1092 PN 10, 16, 25, 40, 63, 100, 150

閥座材料

316硬化不銹鋼

密封等級

零泄漏

閥板材料

碳鋼，不銹鋼

可應要求提供的其他材料

閥體類型

支耳、對夾、雙法蘭式、閘式、對接焊縫

設計標準

API 609、ASME B16.34、ASME VIII、API 600

法蘭鉆孔

ASME B16.5、ASME B16.47、EN 1092、ISO 7005

測試標準

ISO 5208、EN12266-1、API 6D、API 598、BS 6755

認證

ABS、API 607、ATEX、CRN、ISO 10497、PED、PE(S)R、SIL、TR CU、TSG

結構長度

API 609、ASME B16.10、ISO 5752、EN 558

逸散性排放

ISO 15848-1、API 641、TA Luft

應用

散裝液體儲存、石油和天然氣、液化天然氣儲運、蒸汽分配系統、發電、地?zé)嵴羝?、制糖和乙醇、紙漿和造紙廢液、煉油、化學處理、水和廢水處理、空氣分離、低溫設備

特點和優勢

博雷很自豪地推出Tri Lok三偏心蝶閥，此款優質隔離閥可以在低真空和高壓應用中完美運行，尤其適用于要求絕對零泄漏的應用。與相同尺寸和壓力等級的閘式閥、截止閥或球閥相比，Tri Lok在節省空間和減輕重量的同時還可以最大限度地降低安裝與維護成本。

Tri Lok的非摩擦金屬對金屬密封以最小扭矩實現零泄漏，并獲得防火認證。彈性填料圈確保閥座周邊始終密封，在任何流向中都能實現完全密封。Tri Lok提供適用于高溫和惡劣工況應用的實心金屬填料圈，以確保在整個壓力/溫度范圍內實現雙向密封。

博雷Tri Lok是同類閥門中唯一采用花鍵閥板/閥桿連接的閥門。Tri Lok連接使得閥板的軸向運動不受閥桿的影響，從而將填料圈和閥座保持在原位且不受溫度波動與閥桿所受壓力的影響。這種設計避開了常見的剛性連接閥板和閥桿錯位問題，以提供最大的強度。閥板與閥桿之間的緊密接合可以最大限度地減少滯后作用。

三偏心幾何結構

三偏心閥的閥桿在蝶閥中心線的X (1)和Y (2)軸上都有偏移。這會在閥門運行時產生類似凸輪的運動。第三偏心（3）由一個加工成閥門密封面的斜錐形輪廓構成，以便閥座和填料圈可以不受干擾地旋轉接合和脫離。這種三偏心閥消除了閥門行程期間閥座和填料圈之間的所有摩擦，減少了閥座和密封件的磨損并延長了壽命周期。

一旦閥座和填料圈完全接合，即會施加扭矩，以實現雙向、零泄漏的金屬對金屬密封。因此，作為彈性或高性能產品來講，三偏心閥門通常被定義為“扭矩-閥座式”，而不是“位置-閥座式”。

三偏心蝶閥

Tri Lok

尺寸范圍

NPS 3至48 / DN 80至1200

可應要求提供更大尺寸

溫度范圍

-320°F至842°F（-196°C至450°C）

可應要求提供更高溫度

最大許用操作壓力

ASME150級、300級、600級、900級

EN 1092 PN 10, 16, 25, 40, 63, 100, 150
