意大利Nuova管道安全閥G20具備較高的壓力承受能力



G20 具備較高的壓力承受能力和較大的流量處理能力

黃銅適用于標準應用，316L 不銹鋼適用于腐蝕性環境，確保在任何情況下都能獲得好的性能。

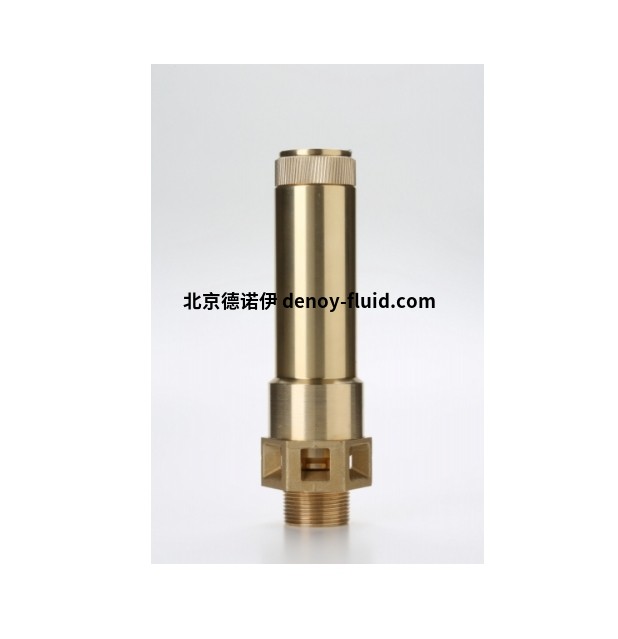

G20 系列管道排放安全閥可由黃銅、不銹鋼或兩者的混合物制成，并提供 3/4“、1” 或 1“1/4 連接。它專為氣體、液體和蒸汽而設計，在惡劣的工業環境中提供好的性能。由于其緊湊而堅固的設計，它是固定系統的理想選擇，確保在各種應用中對任何流體都能發揮性能。

產品特點

耐腐蝕性能好：采用黃銅或不銹鋼材質的閥體，如不銹鋼版本適用于更高腐蝕性環境，搭配 NBR、EPDM、VITON 等耐腐蝕的密封材料，能夠抵御多種腐蝕性介質的侵蝕。

精準壓力控制：配備彈簧調節機構，可通過手動或氣動方式調節設定壓力，部分型號還支持帶傳感器指示功能，實現遠程監控，并且具有波紋管背壓補償功能，確保在背壓波動下仍能保持穩定的開啟特性。

流阻?。阂恍?G20 安全閥采用低阻流道設計，流阻系數低，全開時壓力損失小，如 Nuova General G20 食品級安全閥全開時壓力損失僅 0.1bar（水介質，流速 2m/s），有效降低能源消耗。

安裝維護方便：閥體 360° 無方向限制，可水平或垂直安裝，部分型號還帶有手動旋鈕，便于在線測試與緊急手動泄壓，同時維護保養較為簡單，定期檢查和更換密封件等易損件即可。



技術參數

通徑：DN20，適配管徑為 20mm 的管道。

公稱壓力：有 PN16/PN25 可選，部分型號如 G20/S 可達 PN60。

壓力調節范圍：一般為 0.3-60bar，不同應用場景和型號會有所不同。

溫度范圍：根據材質和密封件的不同有所差異，以常見的不銹鋼閥體搭配 EPDM 密封件為例，可在 - 50℃至 + 150℃的溫度區間內穩定工作。

材質：閥體通常采用黃銅（CW614N）或不銹鋼，密封件可選 NBR、EPDM、VITON 等橡膠材質或 PTFE、金屬等，以滿足不同介質和工況的需求。

連接形式：支持法蘭（如 DN1×1¼、EN10226 等標準）、NPT、Tri Clamp 等，方便與不同類型的管道連接



應用領域

化工行業：用于反應釜、儲罐、管道等設備的超壓保護，可處理各種腐蝕性介質，如酸性氣體、有機溶劑等。

制藥行業：保障潔凈管道系統的安全，符合藥品生產的衛生級設備標準，防止壓力異常對藥品質量產生影響。

食品加工行業：例如在面包烘焙車間的蒸汽加熱設備、飲料生產中的純凈水輸送管道等，可精準控制壓力，確保生產過程的穩定和產品質量。

低溫容器及壓縮機系統：適配液氮、LNG 等低溫介質，以及保護壓縮機出口管道，防止因壓力波動導致的設備損壞。



G20 系列包括四種不同的可用配置：

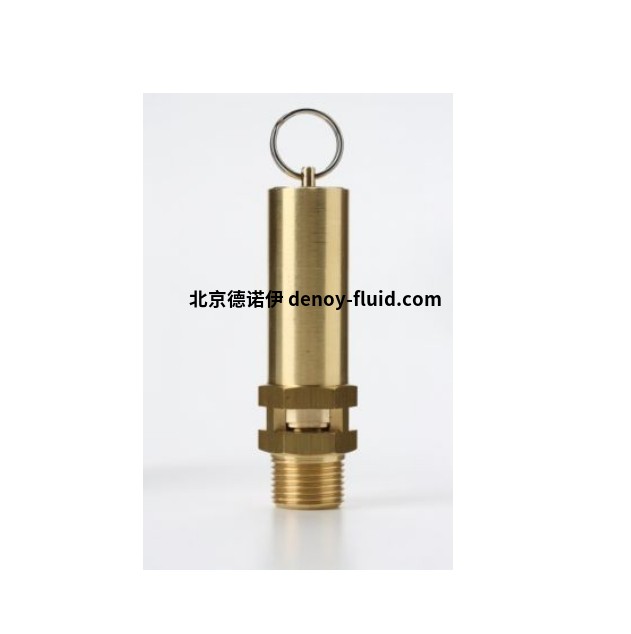

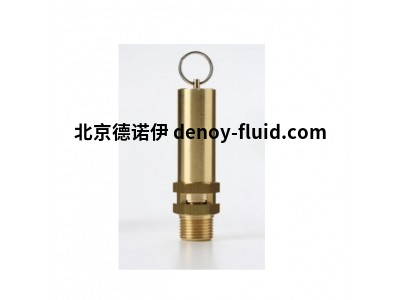

G20 - 帶非氣密環形螺母/旋轉升降機的版本。推薦用于非危險流體。

G20/L - 帶非氣密桿的版本。推薦用于蒸汽和非危險流體。

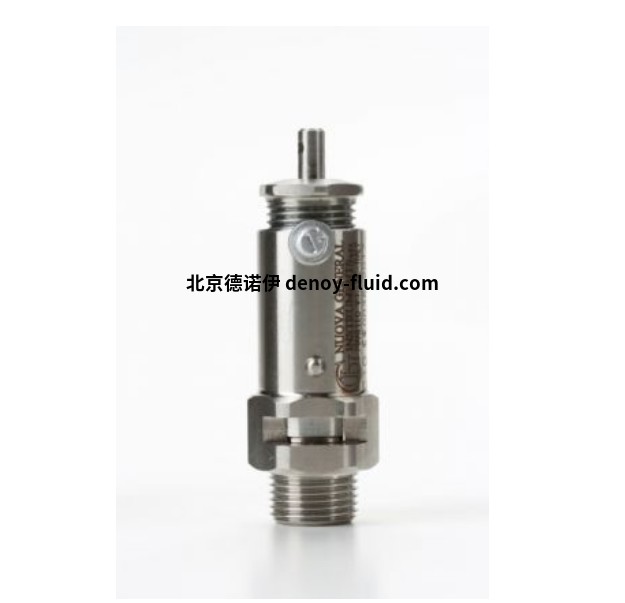

G20/S - 簡單的封閉式版本，沒有測試設備。推薦用于危險流體和液體。

G20/P - 帶氣動測試執行器的版本。僅適用于壓力設置為高達 8 bar 的不銹鋼閥門。
