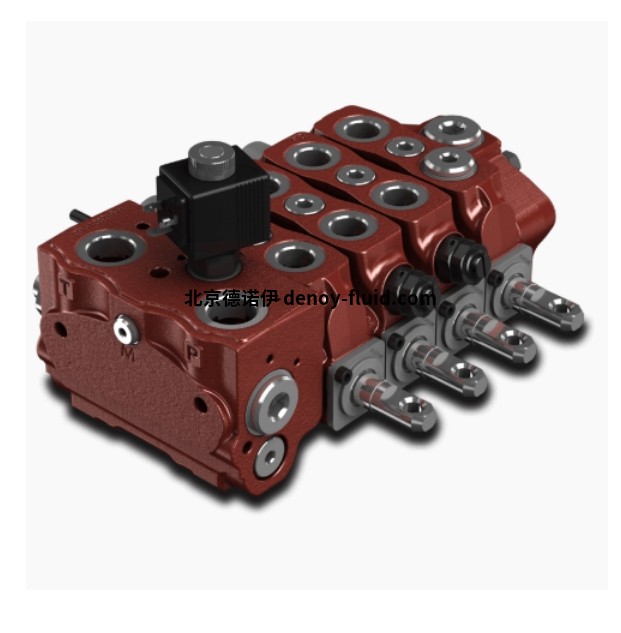

意大利Walvoil分段閥SDS140型實現設備液壓系統的精準控制

SDS140型是簡單、緊湊和重型設計的分段閥，有 1 至 12 節，適用于帶固定排量泵或可變排量泵的開閉中心液壓系統。



一、技術特點

- 不同類型的進氣口蓋：開式中心，帶優先閥，開/閉中心帶流量卸載閥。

- 工作部分可帶或不帶直接和先導端口溢流閥，工作部分有Q和P（帶直接和先導端口溢流閥）。

- 采用比例電液控制，控制方式多樣化，還可配置負載傳感電路和流量卸載系統。

- 提供負載檢測電路，主要用于實現自適應負載敏感功能

- 可選的線軸位置傳感器，用于精確反饋閥芯位置，便于精確控制液壓油的流向、流量和壓力。



二、主要功能

精準方向控制：作為分段式方向控制閥，可通過比例電液控制，精確控制液壓油流向，進而實現對液壓缸、液壓馬達等執行元件運動方向的精準操控，滿足農業機械、建筑機械等設備的作業方向控制需求。

靈活流量調節：額定流量可達 120 升 / 分鐘，能根據實際工作需求，通過電液比例控制等方式調節液壓油流量，從而控制執行元件的運動速度，確保設備作業速度符合操作要求。

多種壓力控制功能：壓力為 315 巴，可適應較高壓力的液壓系統。同時，A、B 口可插裝過載閥、補油閥，能防止系統壓力過高損壞元件，起到壓力保護作用。還可組合雙泵供油回路，中間公共回油壓力補償負載敏感，能根據負載變化自動調節壓力，提高系統效率。

多回路集成與適配：最多 12 節的設計，可將多個液壓回路集成在一個閥組中，實現對多個執行元件的集中控制。并且有多種 inlet 蓋類型，如開中心、帶優先閥等，能適配開中心和閉中心等不同類型的液壓系統，滿足不同設備的液壓回路需求。

系統狀態監測與保護：可配備負載傳感電路，能實時監測系統負載情況，以便更好地調整閥門工作狀態。還可選配滑閥位置傳感器，便于實時了解滑閥位置，監測閥門工作狀態，為系統故障診斷和維護提供便利，提高系統運行的可靠性。



三、主要參數

額定流量 l/min - （US gpm）：高達 120 （32）

壓力 ：315 巴（4600psi）

節數：12

節距毫米（英寸）：41 （1,61）



四、應用領域

農業機械

建筑和土方機械

材料處理設備

工業車輛

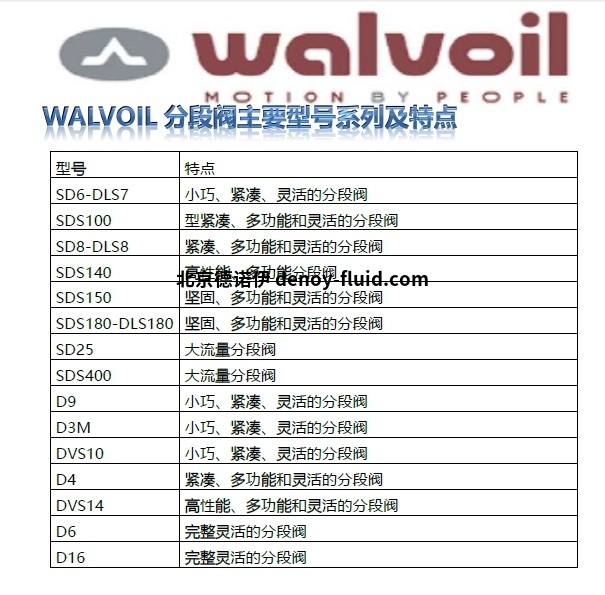

五、常見系列及特點



意大利Walvoil分段閥SDS140型實現設備液壓系統的精準控制，提高作業效率和穩定性。
