意大利Walvoil分段閥SDS100型主要功能包括方向控制、流量調節、壓力控制與系統保護等

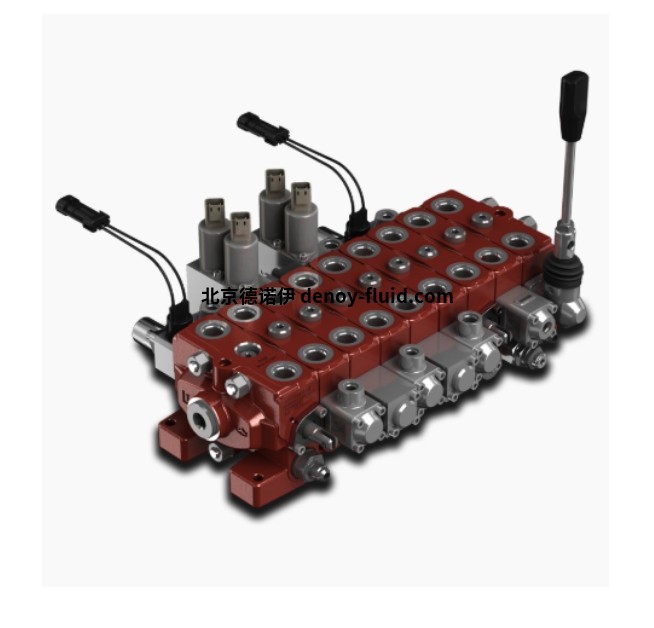

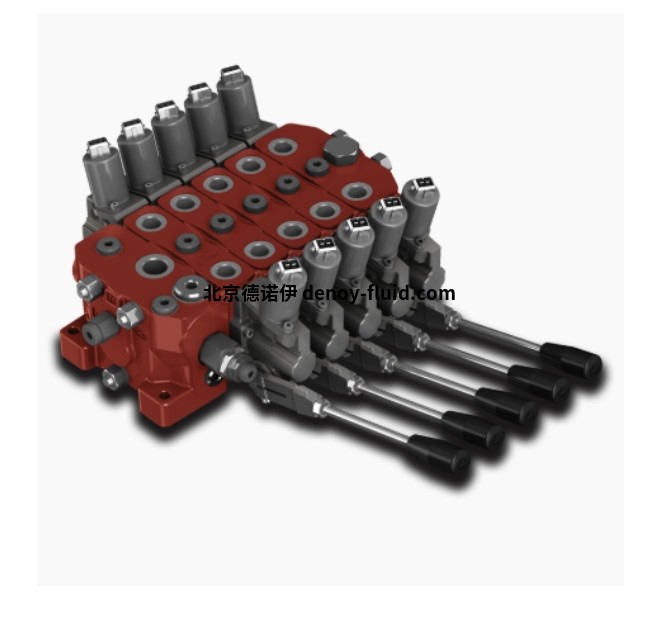

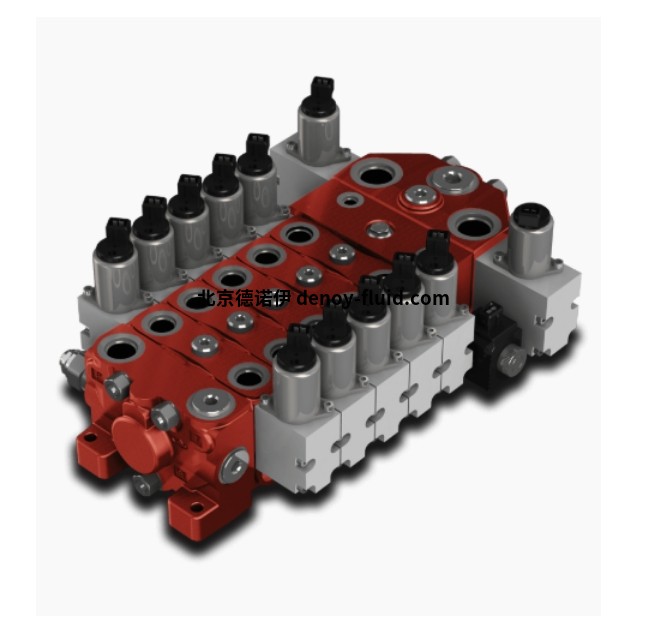

SDS100型是一款緊湊、多功能和靈活的分段式方向控制閥。主要功能包括方向控制、流量調節、壓力控制與系統保護等。

主要為小型挖掘機設計，適用于高科技的不同回路，這要?dú)w功于與流量相關的緊湊尺寸、比例控制和多功能性。

一、設計技術

- 采用“Y”型自由流動流道，有助于降低壓力損失，提高液壓系統的效率。

- 每個部分都有止回閥，可防止液壓油倒流，保護系統元件。

- 多種類型回路的中間部分，可提供并聯和串聯回路等多種配置選擇，具有很強的靈活性。

- 具有手動、氣動、電動、液壓、電動液壓、開/關和比例控制等多種控制方式。

- 節數最多可達 10 節，最后一部分用作出口這種設計讓其能適配多種液壓回路。



二、主要功能

1）方向控制：作為分段式方向控制閥，可控制液壓油的流向，從而實現對執行元件（如液壓缸             、液壓馬達）運動方向的控制，如在小型挖掘機中能精準控制小臂、大臂和鏟斗             等的運動方向，確保施工操作的精確性。

2）流量調節：具備比例控制功能。通過不同的控制方式，可調節液壓油的流量，進而控制執行             元件的運動速度。例如在農業機械中，能根據作業需求，精確調節農具的動作速             度，提高工作效率。

3）壓力控制：可組合雙泵供油回路，中間公共回油壓力補償負載敏感。能根據系統負載的變化             自動調節壓力，保持系統壓力穩定，提高液壓系統的效率和能源利用率。

4）系統保護功能：每個部分都有止回閥，可防止液壓油倒流，避免因油液反流對系統元件造成             損壞。同時，配備了廣泛的抗沖擊和抗氣蝕端口閥，能有效吸收液壓系統中的壓             力沖擊，防止氣蝕現象發生，保護閥門和整個液壓系統，延長設備使用壽命。

5）多回路集成控制：最多可達 10 節，且有并聯、串聯等多種回路配置選擇?？蓪⒍鄠€(gè)液壓回             路集成在一個閥組中，實現對多個執行元件的集中控制，簡化液壓系統的結構，             減少管路連接，提高系統的可靠性和緊湊性。



三、基本參數：

額定流量 ：45L/min

壓    力：315巴 （4600psi））

節    數：10

節    距：36 mm



四、應用領域

農業機械：在農業機械設備中，可實現各種農具的精確控制，如收割機、拖拉機的液壓懸掛系統等，幫助提高農業生產的效率和精準度。

建筑和土方機械：特別適用于小型挖掘機，能夠精準控制挖掘動作、小臂和大臂的運動以及鏟斗的操作等，確保施工過程中的高效和精確作業。

材料處理設備：用于控制物料搬運設備的液壓系統，如叉車、裝載機等，實現貨物的裝卸和搬運過程中的平穩、精確控制，提高工作效率和安全性。

工業車輛：在工業車輛的液壓系統中應用，可實現車輛的轉向、舉升等功能的控制，保障工業車輛在作業過程中的可靠性和穩定性。



五、常見系列及特點

SD6-DLS7   小巧、緊湊、靈活的分段閥

SDS100     型緊湊、多功能和靈活的分段閥

SD8-DLS8   緊湊、多功能和靈活的分段閥

SDS140型   高性能、多功能分段閥

SDS150型   堅固、多功能和靈活的分段閥

SDS180-DLS180堅固、多功能和靈活的分段閥

SD25       大流量分段閥

SDS400型   大流量分段閥

D9         小巧、緊湊、靈活的分段閥

D3M        小巧、緊湊、靈活的分段閥

DVS10型    小巧、緊湊、靈活的分段閥

D4         緊湊、多功能和靈活的分段閥

DVS14      高性能、多功能和靈活的分段閥

D6         完整靈活的分段閥

D16        完整靈活的分段閥
