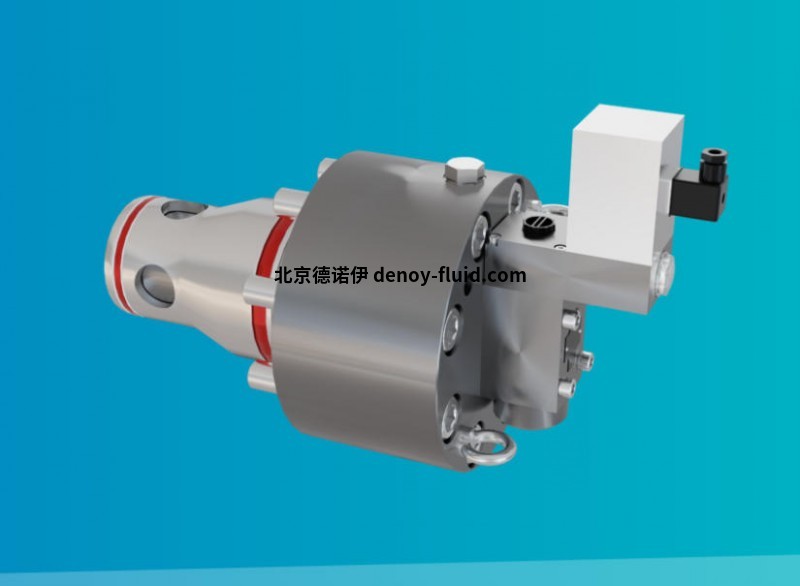

德國 Hauhinco 液壓系統 6263291 適配 DN32常用于礦業機械制造

液壓系統特性

液壓控制的換向提升閥，用于控制液體介質。

無源可控的 2/2 方向控制閥，具有 1 級控制邏輯。

閥座襯套配備低摩擦密封。

閥門活塞和閥座成對，液壓關閉“無泄漏”。

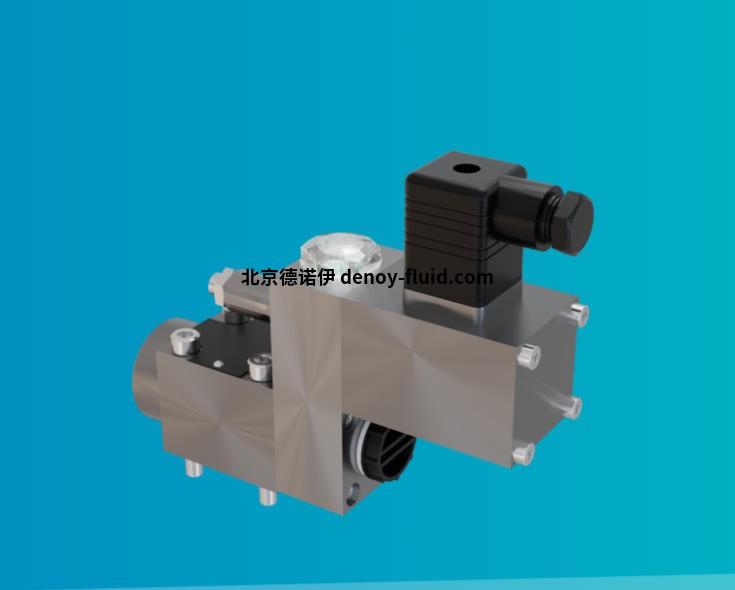

該閥由 3/2 通先導閥驅動。

開關位置可以選擇通過接近開關在關閉或打開位置進行監控。

安裝空間符合 Hauhinco 標準。

馮海艷 QQ：3671842899   手機：18614042436 電話：010-64714988-193 傳真：010-84786709-667 郵件：[email protected]

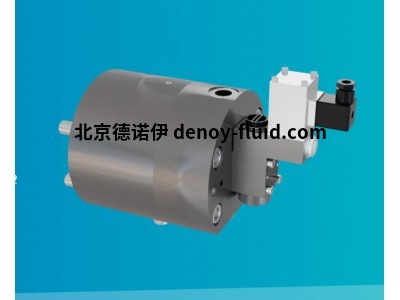

 2/2 路除垢閥安裝 DN50-DN125 PN420



功能

在閥座襯套（1）中引導的閥活塞（2）通過控制面（5）上的控制壓力（X）產生的液壓力和彈簧力壓入閥座（3）。這會將線 （A， B） 彼此分開。通過切換先導閥 （4），控制面 （5） 的壓力被釋放，閥活塞 （2） 可以通過管路 （A、B） 上的液壓力從閥座 （3） 中抬起，即一旦液壓施加到管路 （A， B），閥活塞 （2） 就會進入打開位置直至機械終端位置。這將線 （A， B） 相互連接。氣門活塞（6）的環面（2）應連接到控制塊（6）中的Y線。



常規

質量：查看訂購信息

安裝位置：任何

環境溫度：-10 至 50°C（遵守液壓介質規格）

材料閥門零件：不銹鋼、青銅；材料密封件：NBR、PTFE、PUR

水力的

液壓連接 A、B：≥20 巴，≤420 巴

液壓連接器 X：≥20 巴≥水。連接處的壓力 A、B≤420 bar

液壓端口 Y：≤10 巴

流動方向：任何

面積總和：A1+A2 = A3

加壓液體：水，HFA；- 介質 - 溫度范圍：5 至 40°C；- 介質 - 質量：，參見 Hauhinco 對水的要求，HFA 過濾器細度 25μm

可根據要求使用其他壓力流體。

電

磁鐵：- 電壓：24 VDC，其他電壓可根據要求查看訂單信息；- 功耗：100% ED；- 占空比：IP65；- 根據 EN60529 的保護等級：1Hz；- 最大開關頻率

電感式接近開關：- 輸出 N.O.、PNP：無觸點，PNP；- 電壓：10 - 30 VDC；- 電流：0.200 A；- 感應距離：1.5 mm；- 電氣連接：三線，M12x1 連接器



產品型號

Hauhinco EHP - 3K 75S

Hauhinco EHP - 3K 110

Hauhinco EHP - 3K 125、150

Hauhinco EHP - 3K 125S、150S

Hauhinco EHP - 3K 200

Hauhinco EHP - 3K 200S

Hauhinco EHP - 3K 300S

Hauhinco EHP - 5K 400S

Hauhinco EHP - 5K 850S

Hauhinco 6235557

Hauhinco 6241964

Hauhinco 6243649

Hauhinco 6235565

Hauhinco 6241956

Hauhinco 6243657

Hauhinco 6568475

Hauhinco 6237088

Hauhinco 6237061

Hauhinco 6269133

Hauhinco 6266746

Hauhinco 6263291

Hauhinco 6263356

Hauhinco 6154867

Hauhinco 6269168

Hauhinco 6158501

Hauhinco 6169112

Hauhinco 6600303

Hauhinco 6166784

Hauhinco 6600299

Hauhinco 6153909

Hauhinco 6153895

Hauhinco 6077277

Hauhinco 6572871

Hauhinco 6601246

Hauhinco 6463509

Hauhinco 6601371

Hauhinco 6271642

Hauhinco 6271634

Hauhinco 6267491

Hauhinco 6274269

Hauhinco 6606267

Hauhinco 6603268

Hauhinco 6545688

Hauhinco 6547958

Hauhinco 6237061

Hauhinco 6547990

Hauhinco 6546749

Hauhinco 6546773

Hauhinco 6343252

Hauhinco 6546854

Hauhinco 6252923

Hauhinco 6539408

Hauhinco 6244289

Hauhinco 6146589
