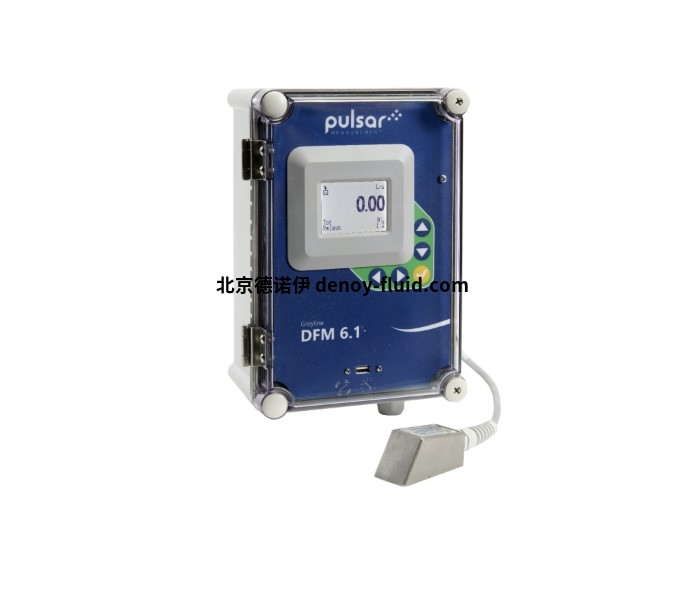

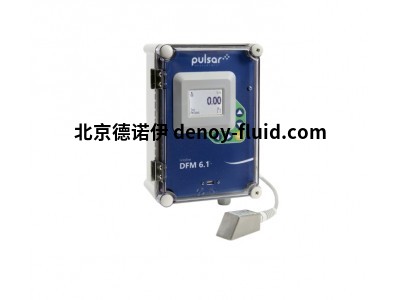

Pulsar原裝DFM 6.1多普勒流量計非接觸式外夾測量儀

Pulsar原裝DFM 6.1多普勒流量計非接觸式外夾測量儀



DFM 6.1 多普勒流量計屬于非接觸式夾裝流量計，適用于測量含有固體顆?；驓馀莸牧黧w流量。

一、產品概述

DFM 6.1 多普勒流量計作為非接觸式外夾式流量計，可從管道外部提供有效的外夾式管道流量測量。

DFM 6.1其多普勒技術使其非常適合用作水流量計，特別是用于難處理的液體或含有懸浮固體的液體，如廢水、泥漿、污泥、化學品、粘性液體和磨料。無創多普勒超聲波流量計適用于內徑為 12.5 毫米（0.5 英寸）或更大的管道，并夾在管道外部，在不中斷過程的情況下獲得流量測量讀數。

DFM 6.1 多普勒流量計非常適合全管道和任何含有氣泡或懸浮固體的液體。為了測量速度，聲音信號從懸浮在流體中的移動顆?；驓馀莘瓷涞絺鞲衅鳌Ａ髁渴歉鶕?jù)配置的管道內徑計算的。

DFM 6.1 多普勒流量計上易于使用的 5 鍵配置系統使設置和安裝變得快速、簡單和容易。該裝置具有帶有累加器的大型數字流量顯示器、隔離的4-20 mA輸出、2600萬點數據記錄器和兩個可編程控制繼電器。

DFM 6.1 多普勒流量計測量任一方向的流量，并顯示正值或負值。您可以控制累加器減去逆向流量或僅累加正向流量。

使用多普勒管道流量測量設備來控制過程內的流量，保護泵免受無流量或干泵的影響，或用于流量比例使用。您甚至可以使用它來測試現有設備，以確保它仍然提供準確的管道流量測量。



二、產品特征

易于安裝和配置無需關閉流量系統

非接觸式、夾緊式、超聲波傳感器

適用于各種管道材料和尺寸

大型背光流量顯示屏和累加器

隔離式 4-20mA 輸出

2 個可編程控制繼電器

可選 Modbus RTU 或 HART 輸出

128 MB 數據記錄器（2600 萬點）

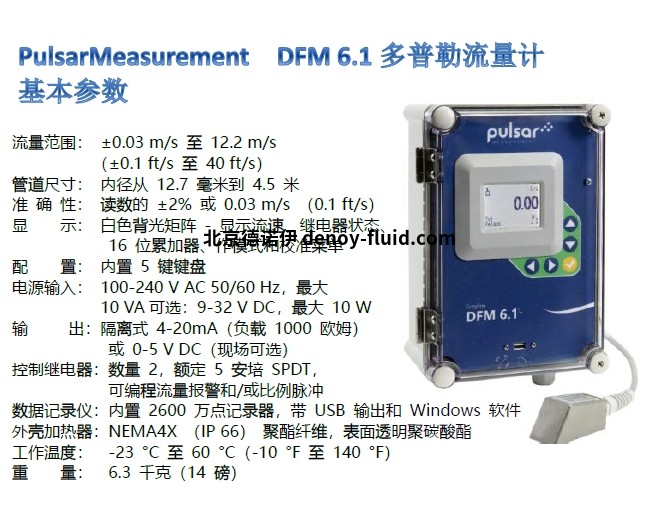

三、產品規格

流量范圍：±0.03 m/s 至 12.2 m/s（±0.1 ft/s 至 40 ft/s）

管道尺寸：內徑從 12.7 毫米到 4.5 米（0.5 英寸到 180 英寸）

準確性：讀數的 ±2% 或 0.03 m/s （0.1 ft/s），以較大者為準。需要最小尺寸為 100 微米的固體或氣泡，最小濃度為 75 ppm。

重復性：±0.1%，線性度±0.5%

顯  示：白色背光矩陣 - 顯示流速、繼電器狀態、16 位累加器、作模式和校準菜單

配  置：內置 5 鍵鍵盤

電源輸入：100-240 V AC 50/60 Hz，最大

         10 VA可選：9-32 V DC，最大 10 W

輸   出：隔離式 4-20mA（負載 1000 歐姆）或 0-5 V DC（現場可選）

控制繼電器：數量 2，額定 5 安培 SPDT，可編程流量報警和/或比例脈沖

數據記錄儀：內置 2600 萬點記錄器，帶 USB 輸出和 Windows 軟件

外殼加熱器：NEMA4X （IP 66） 聚酯纖維，表面透明聚碳酸酯

工作溫度：-23 °C 至 60 °C（-10 °F 至 140 °F）

運輸重量：6.3 千克（14 磅）



四、傳感器規格：

型號 SE4：單頭超聲波，適用于內徑 12.7 毫米（0.5 英寸）或更大的管道。

          設計用于承受 10 psi 的意外浸沒。適用于 I 類 2 區、A、B、C、D 組危險場所          的非易燃性。

工作溫度：-40 °C 至 150 °C（-40 °F 至 300 °F）

暴露材料：316SS

危險場所：I類、2區、A、B、C、D

組非易燃性認證可選：I類、1區、C、D組本質安全認證;第二類，E、F、G 組;III類;包括 4



五、主要應用

水處理領域：可用于市政污水處理廠中污水的流量測量。

在化工行業：在化工行業，可用于測量各種腐蝕性流體、化學藥品以及粘性液體的流量。食品飲料行業：可用于測量果汁、糖漿等含有氣泡或微小顆粒的流體流量。

造紙行業：能對紙漿原料的流量進行測量，有助于控制紙張生產過程中的原料配比。

石油化工領域：適用于石油開采過程中采出水的流量測量。

制藥行業：在制藥生產過程中，可用于測量各種藥液、懸浮液等的流量。

農業灌溉領域：可用于農田灌溉系統中，測量灌溉水的流量。

科研實驗領域：在科研實驗室中，可用于各種流體流量的測量實驗。
