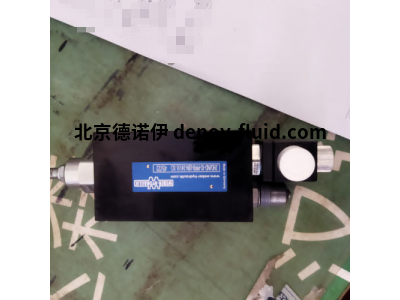

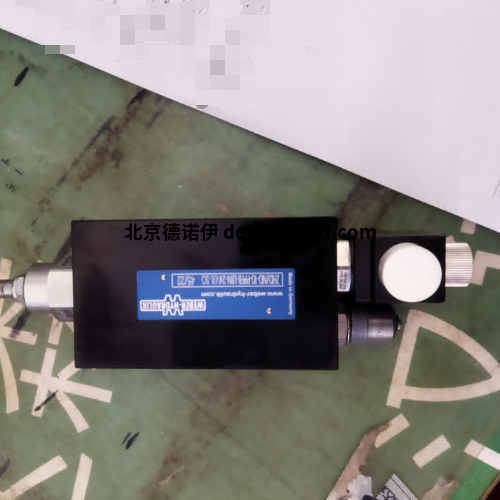

德國WEBER-HYDRAULIK比例壓力控制閥 EPDRD3-04

三通比例壓力控制閥 EPDRD3 尺寸 04 是一種閥芯設計的直動閥，適合用作先導閥。

它將入口的壓力降低到較低的消耗壓力。用電壓力可與電磁閥電流成比例調節。

。該閥特別適用于控制相對較大的先導流量（例如可變輸送泵）。然而，由于泄漏油值非常小，它也被廣泛用于低損耗的小型液壓系統（例如夾緊或制動系統）。



油繼續從端口 2 （P） 流向 1 （A），直到達到設定點壓力，然后閥門關閉。當消費者壓力下降時，閥門從 2 （P） 再次打開到 1 （A）。如果消費側超過設定點壓力，閥門的泄壓功能就會被激活（三通功能）。然后，油將從端口 1 （A） 流向 3 （T），直到達到設定值壓力。該閥也可用作二通比例減壓閥（咨詢 WEBER-HYDRAULIK ValveTech 后）。但是，第三個端口 （T） 可能不會關閉。



為了獲得最佳分辨率，有多種壓力范圍可供選擇。該閥具有快速、準確和低振動的響應。在大約 0.3 bar 時，可調的靜態最小壓力非常低。任何與功能相關的組件都經過硬化、拋光或珩磨。泄漏值極低。

該閥門采用緊湊設計，還提供各種直列式閥體和安裝板，標稱尺寸為 4 （NG 4，ISO 4401） 和標稱尺寸 6 （NG 6，DIN 24340 A06）。

該閥門還提供遞減版本。



特性：

閥芯設計的三通比例壓力控制閥

最大工作壓力： 315 bar

模體滑入閥 EPDRD3-04

適合作為先導閥

緊湊型設計

最小漏油

低振動

免維護

提供遞減版本

也可用作二通減壓閥





流量：4 升/分鐘

操作：直控式

大?。褐绷惺介y體 1/4“， NG 4， NG 6， 滑入式閥 d = 16 mm

電插頭： AMP Junior Timer，DIN EN 175301-803 A 形，未端接線

額定電壓：12V 直流、24V 直流

壓力設定范圍：至 10 bar， 至 15 bar， 至 30 bar， 至 45 bar

密封材料：丁腈橡膠、氟橡膠

最大工作壓力：315 巴



型號列表：

 EPDRD3-04

 EPDRD3-05

 EPDRD3-06

 EPDRD3-08

 EPDRD3-10
