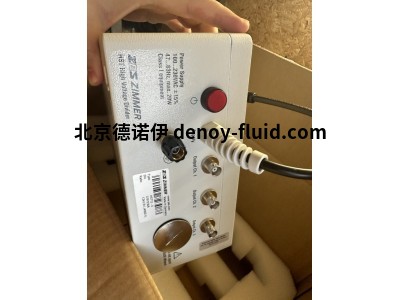

德國ZES ZIMMER電壓傳感器HST12-3用于配電箱配套使用

郭秀 QQ：2853369891   手機：18518179676 電話：010-64714988-176 傳真：010-84786709-667 郵件：[email protected]

ZES ZIMMER A01638: PCTx-K-L6

 ZES ZIMMER A02360: L60-X-ADSE

ZES ZIMMER Y00026: HST12-3

ZES ZIMMER Electronic Systems GmbH 是全球一家專門從事高精度功率分析的高科技公司。四十多年來，功率分析儀。精密電流變送器。，傳感器和配件

ZES ZIMMER大電流寬帶交流換能器

ZES ZIMMER中高頻電力電子測量

ZES ZIMMER應用：•等離子體產生•激光激勵•超聲波產生•感應加熱•感應滾刀•高速電機•航空電氣系統（包括高達150kHz的諧波分析）•16A以上的CE諧波分析（EN61000-3-12）

ZES ZIMMER由于精密功率計的精度越來越高，對外部傳感器的要求也越來越高。現代電力電子需要高精度，寬信號帶寬的電流互感器。針對這一應用領域，ZESZIMMER開發了WCT-WCT100至100A系列電流互感器，

ZES ZIMMERWCT1000至1000A系列電流互感器，均具有30Hz至1MHz的寬頻率范圍。普通電流互感器和電流鉗只有幾個kHz帶寬。這里確實需要具有高基本精度、高電流上升速度、高帶寬和可忽略的低相移相結合的電流互感器。Zes-Zimmer的新WCT100在30Hz和100kHz之間的精度保證為0.25%，在1MHz之間的誤差小于2%對于精密功率測量，0.3°的低相位誤差至關重要。WCT的設計是無源的，因此不需要外部電源，因此非?？煽?。WCT針對ZES ZIMMER功率計LMG500及其IHF輸入進行了優化。該輸入的恒定低阻抗確保了精度。電流互感器也非常適合ZES-Zimmer功率計LMG95。

差動電流監測

1.1、ZES ZIMMER  電流互感器0 A至600 A

頻率：DC-10 MHz

準確度：0.01%

測量范圍：0 A-1300 A

PCB Mount

DP50IP-B 72 A 1:250,500,1000 0,011 % 1000 kHz

DSUB Stromausgang

DS50ID 150 A 1:500 0,0088 % 1000 kHz

DS200ID 370 A 1:500 0,0022 % 1000 kHz

DS300ID 500 A 1:1000 0,00155 % 1000 kHz

DS400ID 600 A 1:2000 0,00155 % 300 kHz

DS600ID 1000 A 1:1500 0,0011 % 500 kHz

DQ500ID 800 A 1:1750 0,0011 % 300 kHz

DQ600ID 1000 A 1:1500 0,0011 % 500 kHz

DQ640ID-B 640 A 1:40 Progr 1:640,

Step 20 A

1、電流互感器600 A至3000 A

頻率：DC-400KHz

準確度：0.01%

測量范圍：0 A-3000 A

DN1000ID 1000 A 1:1500 0,0001 % des Messwertes + 0,0001 % des Messbereichsendwertes. Der Messbereichsendwert bezieht sich auf IPN DC. 400 kHz

DM1200ID 1800 A 1:1500 0,0011 % 400 kHz

DL2000ID 3000 A 1:1500 0,0007 % 300 kHz

Kalibrierwicklung über BNC

DL2000ID-CB100 3000 A 1:1500 0,0007 % 300 kHz

Kalibrierwicklung über DSUB

DM1200ID-CD3000 1800 A 1:1500 0,0015 % 15 kHZ

DL2000ID-CD100 3000 A 1:1500 0,0007 % 300 kHz

3/電流互感器超過3000 A

頻率：DC-100KHz

準確度：0.05%

測量范圍：0 A-11K A

2/WCT-大電流寬帶交流變頻器

測量中頻和高頻的電力電子設備

應用領域：

等離子體生成

激光激發

超聲波生成

感應加熱

感應電爐

高速發動機

航空機載網絡（包括高達150kHz的諧波分析）

16A以上的CE諧波分析（根據EN61000-3-12）

高電流精確測量：100A和1000A

精度0.25%

中高頻：30Hz至1MHz

經驗證并適用于擴展ZES ZIMMER LMG的性能測量范圍

德國ZES ZIMMER電壓傳感器HST12-3用于配電箱配套使用
