Pulsar原裝AVFM6.1面積速度流量計用于測量明渠或管道流量的儀器



AVFM6.1 面積速度流量計是一款用于測量明渠或管道流量的儀器，主要利用潛水式超聲波傳感器測量液位和速度，進而計算流量。

一、產品介紹

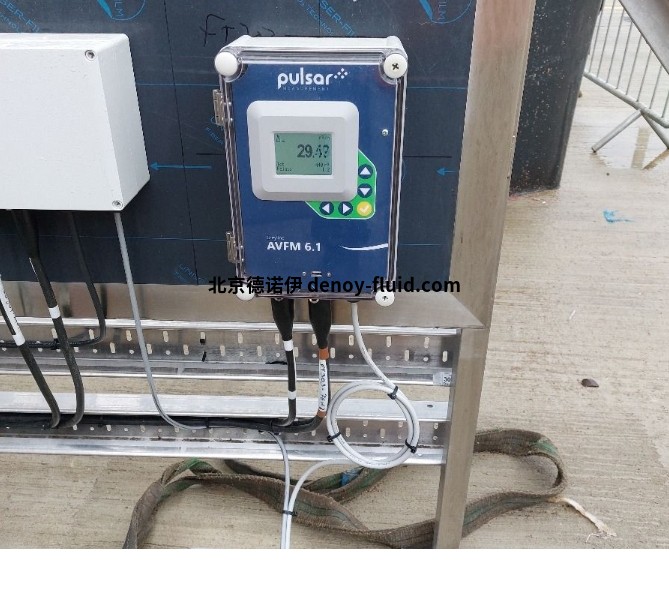

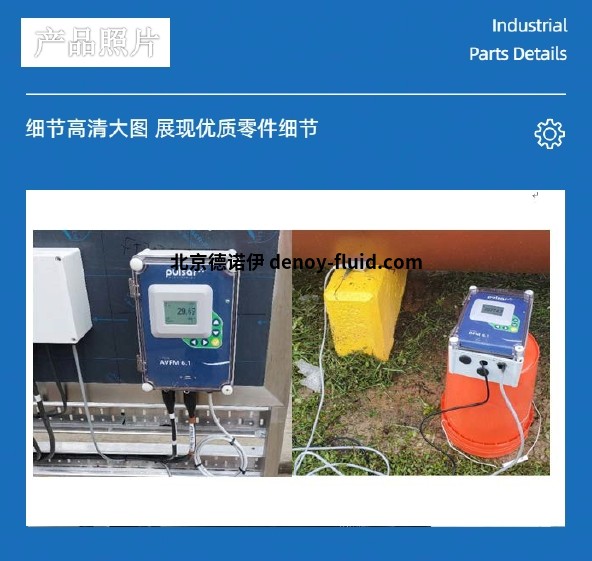

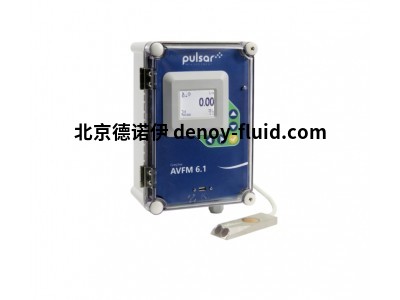

AVFM 6.1 面積速度流量計使用潛水超聲波傳感器測量流動液體的液位和速度，以計算明渠或管道中的流量測量值。傳感器安裝在管道內部或通道底部，傳感器的構造可抵抗結垢、腐蝕和磨損。

AVFM 6.1 面積速度流量計可配置標準浸沒速度液位傳感器或與單獨的非接觸式超聲波液位傳感器組合使用水下速度，適用于高曝氣流體或懸浮固體濃度高的流體。

AVFM 6.1 可以測量高達 6 m/s （19.7 ft/s） 的正向流速和高達 1.5 m/s （5 ft/s） 的逆流。電子和軟件樣品和平均流速持續提供穩定的讀數。浸沒式速度/液位傳感器將測量壓力高達 10 psi 的部分滿管和超充管中的流量。AVFM 6.1 面速度流量計的最小推薦管道直徑為 150 毫米（5.9 英寸）。

AVFM 6.1 面式速度流量計的配置很簡單。只需輸入管道直徑或通道尺寸，AVFM 6.1 就會自動計算并顯示流量。通過簡單的菜單系統輸入通道寬度和多個液位點，將 AVFM 6.1 配置為安裝在不規則或復合通道形狀中。幾乎任何形狀的通道都可以使用您選擇的測量單位進行監控。

流量計將以 10 秒到 6 分鐘的間隔存儲時間和日期戳流量值。自動創建每日流量報告，其中總流量、最小流量、最大流量和平均流量顯示在 LCD 顯示屏上。通過連接到記錄儀的 USB 輸出，將日志文件和每日流量報告?zhèn)鬏數饺魏?USB 閃存驅動器。

AVFM 6.1 面積速度流量計適用于明渠測量應用，例如進水流量監測、出水流量監測、廢水、雨水、工業廢水應用和灌溉水流量測量。



二、產品特征

·測量精準，無需水槽或堰，潛水超聲波傳感器可同時測量速度和液位以計算流量。

·操作簡單，內置 5 按鈕鍵盤、直觀的菜單和大型背光 LCD 顯示屏。

·查詢方便，LCD 顯示屏上查看流量、速度、液位、累加器、繼電器狀態和重要診斷信息。

·數據儲存時間長，可查詢或下載一年內的最小流量、最大流量和總流量數據。

·數據記錄多，650 萬點數據記錄器，數據監控、控制和報告具有更大的靈活性。

·三個隔離式4-20mA輸出用于流量、速度和液位，兩個繼電器輸出用于脈沖輸出或報警。

·通過兩根電線監控流速、總?cè)莘e、運行時間和診斷信息，并帶有可選的 Modbus RTU 串行通信輸出。

三、技術數據

通道類型：圓管、矩形、梯形、蛋形或自定義形狀

電子外殼：NEMA4X （IP 66） 聚碳酸酯，帶透明防碎蓋

準 確 性：級別：讀數的 ±0.25% 或 ±0.08 英寸，以較大者為準。重復性和線性度：0.1%

速    度：讀數的 ±2% 或 ±0.012 m/s （0.04 ft/s）。重復性和線性度 0.5%

顯    示：白色背光矩陣 - 顯示流速、累加器、繼電器狀態、作模式和校準菜單

編    程：內置 5 鍵校準器

電源輸入：100-240 V AC 50/60 Hz，最大 10 VA。

可    選：9-32 V DC，最大 10 W

輸    出：3 通過菜單選擇隔離 4-20 mA、1000 歐姆（流量、液位和速度）或 0-5 V DC

控制繼電器：2 個繼電器，額定電流為 5 安培 SPDT 的“C”型干觸點;

           可編程流量比例脈沖（采樣器/累加器）、流量和/或液位報警

數據記錄：可編程的 2600 萬點數據容量、時間和日期戳以及格式化的流量報告，包括總計、平均值、最小值、最大值和發生時間。包括閃存驅動器和 Windows 軟件的 USB 輸出

工作溫度（電子）： -20 °C 至 60 °C（-5 °F 至 140 °F）

    重量：4.5 千克（10 磅）



四、QZ02L 傳感器規格

速度測量范圍：在含有最小尺寸為 100 微米、最小濃度為 75 ppm 的氣泡或固體的流體中，              0.031 m/s 至 6.2 m/s（0.1 ft/s 至 20 ft/s）和逆流至 -1.5 m/s（-5               ft/s），充當聲反射器

液位測量范圍：最小揚程：25.4 毫米（1 英寸）。最大揚程：4.57 米（15 英尺）

工作溫度：-15 °C 至 80 °C（5 °F 至 175 °F）

暴露材料：316不銹鋼、環氧樹脂、聚氨酯

傳感器電纜：7.6 米（25 英尺）潛水聚氨酯護套，屏蔽，3 同軸

傳感器安裝：包括 MB-QZ 不銹鋼安裝支架

溫度補償：自動，連續



五、應用場景

市政污水處理：可用于污水處理廠的進水流量監測，監測污水管網內的液位和流量。

工業廢水處理：可用于測量工業廢水的流量，幫助企業掌握廢水排放情況。

雨水排放監測：在城市排水系統中，可用于監測雨水管網的流量。

灌溉水流量測量：在農業灌溉領域，可用于測量灌溉水的流量。

自然溪流流量監測：在水文監測中，可用于測量自然溪流的流量。
