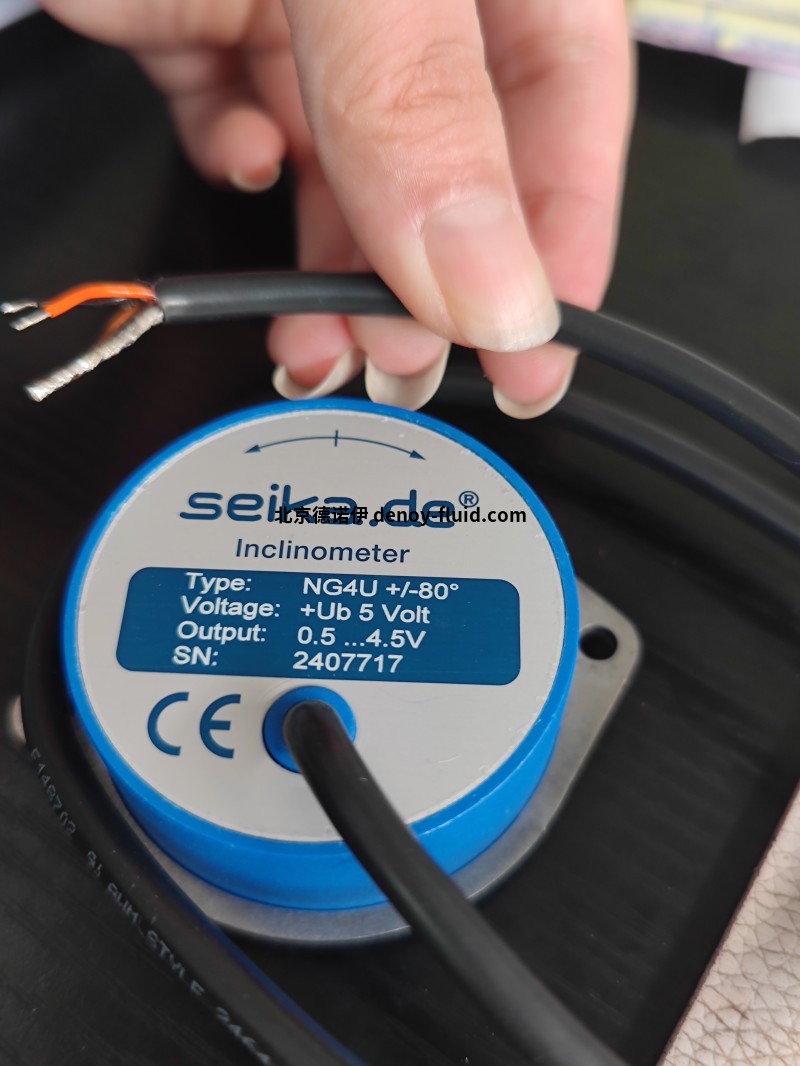

Seika傾角儀NG4：±80°模擬直流輸出用于運輸與輸送系統



線性輸出特性

高測量精度

最小線性偏差

高長期穩定性

無滯后輸出信號

最小零點漂移

集成傳感器電子元件

低功耗

多種輸出信號選項

不受環境電磁場干擾

無機械活動部件，抗沖擊

完全密封

傳感器在殼體內與測量點電氣隔離——無需接地

通過夾緊環實現360°零點調節

描述



NG2、NG3和NG4為電容式液體傾角儀，內置傳感器電子元件，采用模擬直流輸出設計。傳感器電子元件功耗極低，配合電容式初級變壓器，具備高精度與長期穩定性。

該測量技術使被測角度與輸出信號呈線性關系。測定角度不受當?shù)刂亓铀俣扔绊?，無論在歐洲、澳大利亞、珠穆朗瑪峰或月球表面，均能準確測量?jī)A角。



應用領域



NG2、NG3和NG4傾角儀適用于需要高測量精度、低線性偏差及高長期穩定性的應用場景，尤其適用于較大傾角范圍的測量。典型應用領域包括：建筑工程、采礦業、車輛、航空器、船舶、運輸與輸送系統、過程控制以及安全工程。



測量范圍    ±10度     ±30度     ±80度

分辨率    <0.001度     <0.003度     <0.01度

線性偏差    <測量范圍的0.1%

橫向靈敏度    45°傾斜時<0.5%

建立時間    約0.3秒

機械過載承受能力     10 000 g（約100 000 m/s²）

供電電壓UbN（穩壓）     5V

允許供電電壓范圍Ubz     3V ... 6V

Ub=5V時電流消耗     約1mA

防護等級    IP65

工作溫度    -40°C ... +85°C

存儲溫度    -45°C ... +90°C

重量（不含夾緊環及電纜）    約110克

電氣連接    0.5米屏蔽電纜 Ø 4.6毫米

模擬直流輸出參數（UbN=5伏特）



靈敏度    約10mV/度    約7mV/度    約4.5mV/度

靈敏度溫度漂移    <-0.12%/K

零點溫度漂移     <0.01mV/K

Ub=5V時零點偏移     (2.5±0.1)伏特 - 通常：0.5Ub±4%

輸出阻抗    10千歐姆
