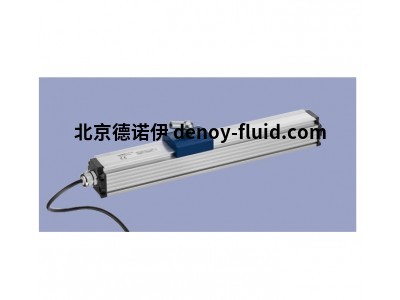

德國Novotechnik線性非接觸式傳感器TP1系列適用于需要精確測量直線位移的場合

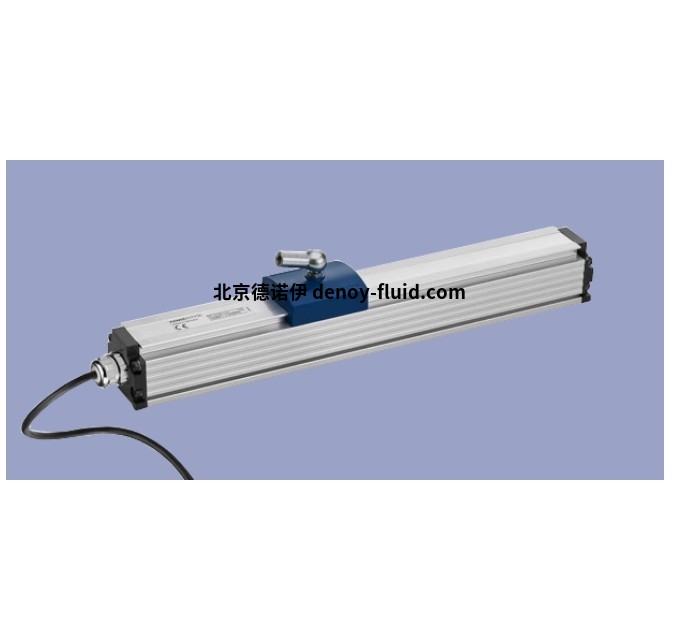

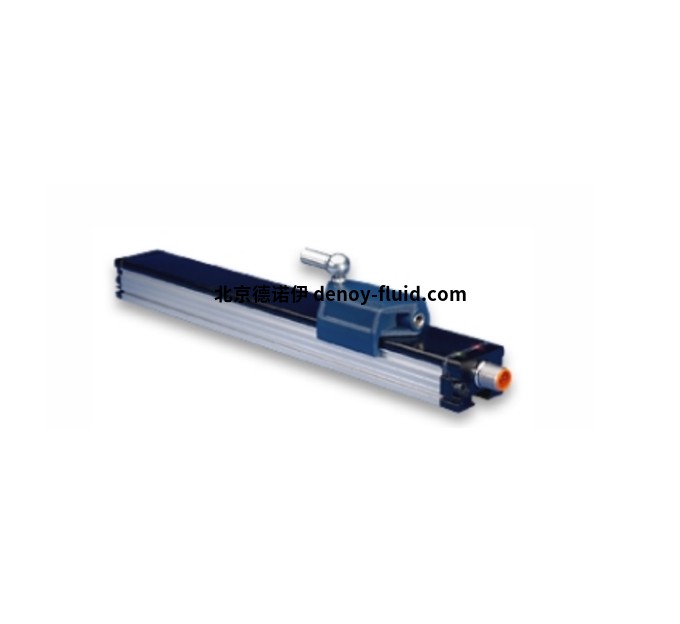

Novotechnik 的線性非接觸式位置傳感器使用固定在應用運動部件上的永磁體來檢測其位置。有兩種類型，一種是自由浮動的，另一種是沿著集成到傳感器外殼中的導軌滑動的。

Novotechnik 線性非接觸式傳感器 TP1 系列是基于磁致伸縮原理的絕對值輸出傳感器。適用于多種需要精確測量直線位移的場合,常用于運動控制、定位和測量顯示等領域



一、主要功能

1)高精度位置測量：基于磁致伸縮原理，線性度可達 ±0.02%，分辨率可達 0.001mm，測量范圍為 50mm 至 4500mm，能在全行程范圍內提供精準的線性位置測量。

2)非接觸式檢測：采用非接觸式測量技術，通過移動磁環與傳感器內部磁場相互作用來檢測位置，無機械磨損，具有無限的機械壽命，可減少維護成本，適用于長期連續工作的場合。

3)多種信號輸出：具備多種輸出接口，包括模擬量輸出（如 0-10V、4-20mA 等）、增量式正交輸出、啟停脈沖輸出、SSI 接口和 DYMOS 接口等，還可配備 CANopen 接口，能方便地與不同控制系統連接，滿足各種應用需求。

4)快速響應：更新速率可達 62μs，能快速跟蹤被測物體的位置變化，及時輸出準確的位置信號，可應用于對位置變化響應速度要求較高的場景。

5)高防護與抗干擾：防護等級可達 IP67 或 IP68，能有效防塵、防水，且具有良好的抗沖擊和抗振動性能，可承受 100g/12g 的沖擊和振動，同時溫度系數低至 15ppm，能在 - 40°C 至 + 85°C 的環境溫度范圍內穩定工作，適應惡劣工業環境。

可編程設置：模擬量輸出版本具有可編程的起始和終止點，用戶可根據實際需求設置測量范圍和輸出特性，增加了使用的靈活性。



二、基本技術參數：

檢測類型:無接觸位置檢測

測量范圍：50mm 至 4500mm

更新速率：62μs

溫度系數：<15 ppm/K

防護等級:IP68

工作溫度范圍：- 40°C 至 + 85°C

分辨率:1微米，獨立于長度

位置教學輸入:可選電隔離

接       口:模擬、SS1、脈沖、增量、CANopen、10-link

三、應用行業：

汽車制造行業：在汽車生產線上，可用于車身焊接機器人的位置控制，精確控制機器人手臂的移動，保證焊接質量。也可用于汽車零部件加工設備，如發動機缸體加工機床，對工作臺的進給位置進行高精度測量，確保零部件加工精度。

塑料加工行業：常用于注塑機中，監測螺桿位置、模具開合度等，幫助精確控制注塑過程，提高塑料制品的成型質量和生產效率。還可應用于吹塑機，對吹塑模具的移動位置進行測量和控制，確保塑料容器的尺寸精度。

能源行業：在風力發電領域，可用于監測風力發電機槳葉的 pitch 角調整機構的位置，確保槳葉能根據風速和風向調整到合適角度，提高發電效率。在太陽能光伏發電中，可用于追蹤系統，精確控制太陽能電池板的角度，使其始終對準太陽，以獲取最大的光照能量。

液壓與氣動行業：能實時測量液壓缸或氣缸的活塞位置，廣泛應用于工程機械，如挖掘機、起重機等，幫助控制系統精確調節液壓或氣壓的輸出，實現精準作業。也可用于工業自動化生產線中的氣動執行機構，確保生產流程的準確執行。

機床加工行業：可安裝在銑床、磨床等各類機床上，對工作臺的位移或刀具的位置進行精確測量，為機床的高精度加工提供位置反饋，保證加工零件的尺寸精度和表面質量。

醫療設備行業：如在 CT 機、核磁共振設備中，用于控制掃描床的精確移動，確?；颊邟呙栉恢玫臏?zhǔn)確性。也可應用于康復訓練設備，對訓練器械的運動位置進行監測和控制，為患者提供精準的康復訓練。

航空航天行業：在飛機制造過程中，可用于飛機零部件加工機床的位置控制，保證零部件加工精度符合航空航天標準。在地面測試設備中，可對飛行器部件測試時的位移等參數進行測量，確保部件性能符合設計要求。

四、列舉型號

TP1-0100-101-411-102

TP1-0150-101-114-101

TP1-0500-101-411-102

TP1-0075-101-411-102

TP1-0150-101-411-102

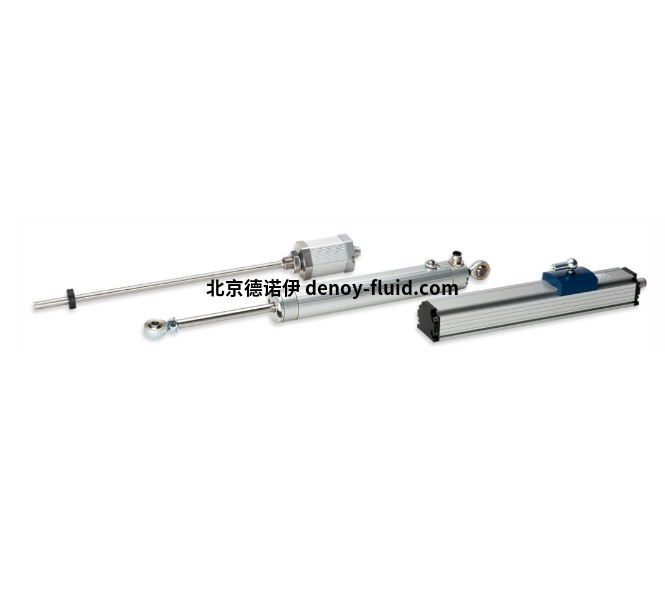

五、線性非接觸式傳感器主要系列

TF1 系列

TP1 系列

TFD4000 系列

FTI 系列
