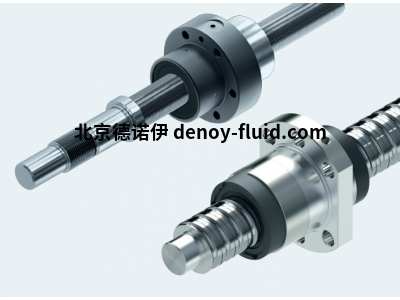

ANT行星絲杠FEM-E-B型滾珠絲杠絲桿高額定載荷

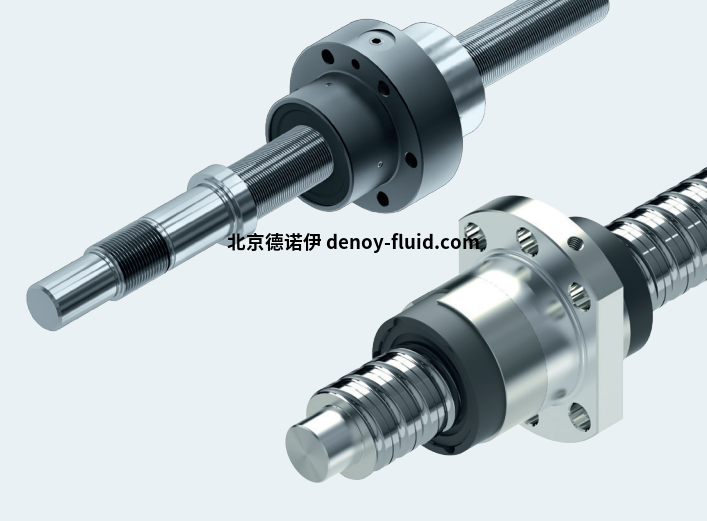

ANT 行星絲杠

行星絲杠PLSA是以行星作為滾動體的整個絲杠驅動裝置。它用于將旋轉運動轉換為縱向運動，反之亦然?？梢悦枋鲂行锹輻U的基本功能，但實際設計和要求也多種多樣。行星絲杠用于傳遞大力，因此完善了“向上”絲杠傳動的產品組合。

行星絲杠是驅動技術中的絲杠驅動，其中螺紋滾子在螺紋螺母中作為滾動體（簡稱行星）旋轉，螺紋螺母上有兩個孔環，圍繞平行于軸的特殊螺紋主軸，螺母沿主軸線性移動。



精密主軸 PSR

博世力士樂在精密主軸的生產方面有著悠久的傳統。多年來，這些一直是我們滾珠絲杠產品系列的重要組成部分，具有多種尺寸和無與倫比的質量。力士樂行星絲杠為設計人員使用從動主軸解決運輸和定位任務提供了廣泛的可能性。在力士樂，您可以安全地為特殊應用和應用找到量身定制的產品。



結構：

主軸和螺母都具有多速相同的輪廓，后刀面角為 90°。行星的兩端都有銷釘，這些銷釘支撐在導盤的孔中。行星的齒端干預螺母的內齒鏈輪。行星的螺紋很吸引人，并且具有球形側面，可以在螺母中滾動而不會滑動。螺母的兩側都有內齒鏈輪，其齒形干預行星的互鎖。鏈輪中的導盤存儲行星的銷，從而使它們彼此保持一定距離。這些圓盤可防止粗污垢進入螺母。



版本：

帶軸向游隙或預緊力的圓柱形單螺母 （ZEM-E-S） 帶軸向游隙或預緊力的法蘭單螺母（FEM-E-S）



優點

由于行星同步原理，功能均勻

特別安靜的運行

高行駛速度

大量接觸點

高額定載荷

高效率

使用壽命長

設計緊湊

高力密度

有效的剝離密封

潤滑劑消耗

提供預載單元

高定位和可重復性
