Spieth MSR 10x0.75 K-10101001系列緊定螺母

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。

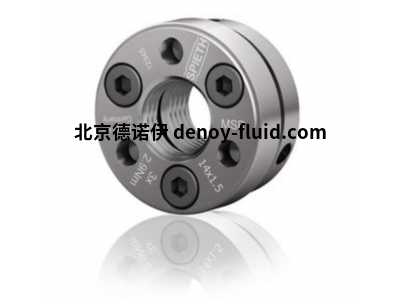

Spieth MSA 系列緊定螺母的接觸面積更小，在某些情況下外徑比 MSR 系列更小。



夾緊螺釘軸向的夾緊力

一體式隔膜

將力和工作載荷固定在同一方向上

360°對稱



Spieth 的 MSR 系列緊固螺母采用 Spieth 原理，可以精確調整以適應機械工程中的苛刻任務。



Spieth 的 MSA 系列緊定螺母采用 Spieth 原理，是具有高質量鎖緊系統的精密螺母。



Spieth 的 MSF 系列螺母采用 Spieth 原理，提供高水平的安全性和成本效益。



Spieth 的 MSW 系列緊定螺母采用獨特的 Spieth 原理，在螺紋側面具有極高的精度和均勻的夾緊力。



Spieth 的 MSW 重型系列緊固螺母采用 Spieth 原理，精度高，質量可靠。



Spieth 緊定螺母用于機械工程的所有分支。精度、安全性、剛性和易用性是螺栓連接設計的關鍵方面。每當需要這些方面中的至少一個時，Spieth Muttern是選擇——例如：



在機械加工、成型和切削機床中。

在搬運和自動化技術方面。

在輸送機技術方面。

一般驅動技術和變速器。

在夾具結構中。

在包裝機中。

在壓縮機和泵中。

在印刷機和造紙技術方面。

在紡織機械中。

在木工機械中。

在壓力機制造中。

用于混合、破碎和離心的工藝工程。

在測量、控制和測試技術方面。

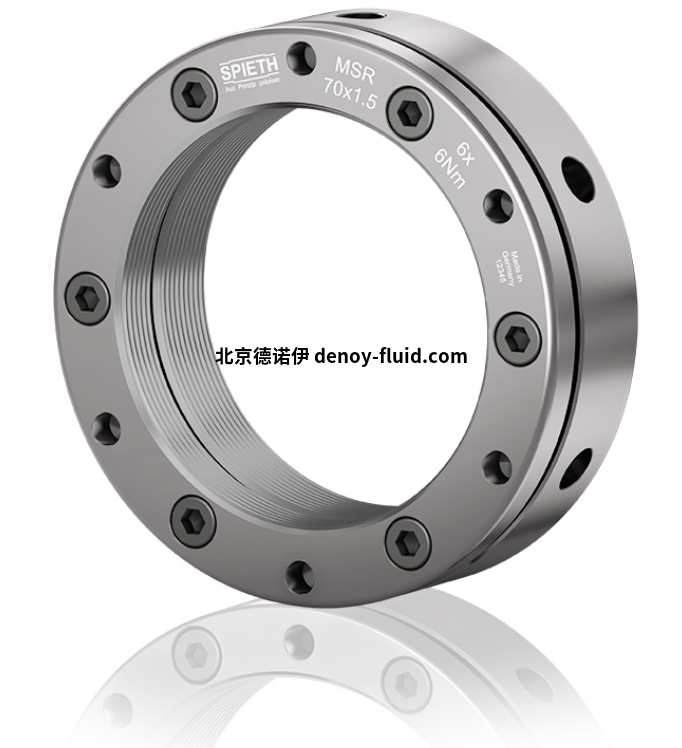

Spieth MSR系列螺母

Spieth MSR 10x0.75 K-10101001

訂貨號：K-10101001

名稱：MSR 10x0.75

尺寸（d1）：M10x0.75

尺寸（d2）：24mm

尺寸（d6）：22mm

尺寸：14mm

張緊螺釘（ISO 4762）：M3

張緊螺釘（MA）：2Nm

張緊螺釘（數量）：3

Ber.因子A：0.672mm

Ber.因子B：2457N

坍塌荷載：28kN

分離扭矩：22Nm



其余型號：

Spieth MSR 10x0.75 K-10101001

Spieth MSR 10x1 K-10101002

Spieth MSR 12x1 K-10101201

Spieth MSR 12x1.5 K-10101202

Spieth MSR 14x1.5 K-10101401

Spieth MSR 15x1 K-10101501



Spieth MSR 16x1.5 K-10101601

Spieth MSR 17x1 K-10101701

Spieth MSR 18x1.5 K-10101801

Spieth MSR 20x1 K-10102001

Spieth MSR 20x1.5 K-10102002

Spieth MSR 22x1.5 K-10102201

Spieth MSR 24x1.5 K-10102401

Spieth MSR 25x1.5 K-10102501

Spieth MSR 26x1.5 K-10102601

Spieth MSR 28x1.5 K-10102801

Spieth MSR 30x1.5 K-10103001

Spieth MSR 32x1.5 K-10103201

Spieth MSR 35x1.5 K-10103501

Spieth MSR 38x1.5 K-10103801

Spieth MSR 40x1.5 K-10104001

Spieth MSR 42x1.5 K-10104201

Spieth MSR 45x1.5 K-10104501

Spieth MSR 48x1.5 K-10104801

Spieth MSR 50x1.5 K-10105001

Spieth MSR 52x1.5 K-10105201

Spieth MSR 55x1.5 K-10105501

Spieth MSR 55x2 K-10105502

Spieth MSR 58x1.5 K-10105801

Spieth MSR 60x1.5 K-10106001

Spieth MSR 60x2 K-10106002

Spieth MSR 62x1.5 K-10106201

Spieth MSR 65x1.5 K-10106501

Spieth MSR 65x2 K-10106502

Spieth MSR 68x1.5 K-10106801

Spieth MSR 70x1.5 K-10107001

Spieth MSR 70x2 K-10107002

Spieth MSR 72x1.5 K-10107201

Spieth MSR 75x1.5 K-10107501

Spieth MSR 75x2 K-10107502

Spieth MSR 80x2 K-10108001

Spieth MSR 85x2 K-10108501

Spieth MSR 90x2 K-10109001

Spieth MSR 95x2 K-10109501

Spieth MSR 100x2 K-10110001

Spieth MSR 105x2 K-10110501

Spieth MSR 110x2 K-10111001

Spieth MSR 115x2 K-10111501

Spieth MSR 120x2 K-10112001

Spieth MSR 125x2 K-10112501

Spieth MSR 130x3 K-10113001

Spieth MSR 140x3 K-10114001

Spieth MSR 150x3 K-10115001

Spieth MSR 160x3 K-10116001

Spieth MSR 170x3 K-10117001

Spieth MSR 180x3 K-10118001

Spieth MSR 190x3 K-10119001

Spieth MSR 200x3 K-10120001



Spieth MSR 210x3 K-10121001

Spieth MSR 220x3 K-10122001

Spieth MSR 230x3 K-10123001

Spieth MSR 240x3 K-10124001

Spieth MSR 250x3 K-10125001

Spieth MSR 260x3 K-10126001

Spieth MSR 270x3 K-10127001

Spieth MSR 280x3 K-10128001

Spieth MSR 290x3 K-10129001

Spieth MSR 300x3 K-10130001

Spieth MSR 310x4 K-10131001

Spieth MSR 320x4 K-10132001

Spieth MSR 330x4 K-10133001

Spieth MSR 340x4 K-10134001

Spieth MSR 350x4 K-10135001

Spieth MSR 360x4 K-10136001

Spieth MSR 370x4 K-10137001

Spieth MSR 380x4 K-10138001
