Spieth MSW 20.28 K-10402001系列調節螺母

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth MSA 系列緊定螺母的接觸面積更小，在某些情況下外徑比 MSR 系列更小。



夾緊螺釘軸向的夾緊力

一體式隔膜

將力和工作載荷固定在同一方向上

360°對稱



Spieth 的 MSR 系列緊固螺母采用 Spieth 原理，可以精確調整以適應機械工程中的苛刻任務。



Spieth 的 MSA 系列緊定螺母采用 Spieth 原理，是具有高質量鎖緊系統的精密螺母。



Spieth 的 MSF 系列螺母采用 Spieth 原理，提供高水平的安全性和成本效益。



Spieth 的 MSW 系列緊定螺母采用獨特的 Spieth 原理，在螺紋側面具有極高的精度和均勻的夾緊力。



Spieth 的 MSW 重型系列緊固螺母采用 Spieth 原理，精度高，質量可靠。



Spieth 緊定螺母用于機械工程的所有分支。精度、安全性、剛性和易用性是螺栓連接設計的關鍵方面。每當需要這些方面中的至少一個時，Spieth Muttern是選擇——例如：



在機械加工、成型和切削機床中。

在搬運和自動化技術方面。

在輸送機技術方面。

一般驅動技術和變速器。

在夾具結構中。

在包裝機中。

在壓縮機和泵中。

在印刷機和造紙技術方面。

在紡織機械中。

在木工機械中。

在壓力機制造中。

用于混合、破碎和離心的工藝工程。

在測量、控制和測試技術方面。


Spieth MSW系列調節螺母

Spieth MSW 20.28 K-10402001

訂貨號：K-10402001

名稱：MSW 20.28 K

尺寸（d1）：M20x1,5

尺寸（d2）：42mm

尺寸（d6）：42mm

尺寸：28mm

張緊螺釘（ISO 4762）：M4

張緊螺釘（MA）：2.9Nm

張緊螺釘（數量）：4

Ber.因子A：1.344mm

Ber.因子B：1560N

坍塌荷載：194kN

分離扭矩：40Nm



其余型號：

Spieth MSW 20.28 K-10402001

Spieth MSW 20.40 K-10402002

Spieth MSW 25.28 K-10402501

Spieth MSW 25.40 K-10402502

Spieth MSW 30.28 K-10403001

Spieth MSW 30.44 K-10403002

Spieth MSW 35.28 K-10403501

Spieth MSW 35.44 K-10403502

Spieth MSW 40.28 K-10404001

Spieth MSW 40.44 K-10404002

Spieth MSW 45.28 K-10404501

Spieth MSW 45.44 K-10404502

Spieth MSW 50.32 K-10405001

Spieth MSW 50.46 K-10405002

Spieth MSW 55.46 K-10405501

Spieth MSW 60.46 K-10406001

Spieth MSW 65.46 K-10406501

Spieth MSW 70.46 K-10407001

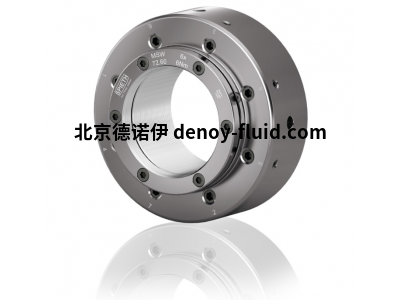

Spieth MSW重型緊固螺母系列

Spieth 的 MSW 重型系列緊固螺母采用Spieth 原理，精度高，質量可靠。

Spieth MSW 72.60 K-10407201

Spieth MSW 85.60 K-10408501

Spieth MSW 105.66 K-10410501

Spieth MSW 125.72 K-10412501

Spieth MSW 140.78 K-10414001
