Spieth AL 8.12 K-12300801系列夾緊套件

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth 在以下方面擁有全面的專業知識：



傳遞扭矩、徑向力和軸向力，

產生軸向夾緊力，

實現圓柱形或平面滑動面，

支持線性、旋轉或螺絲刀運動，

滿足高精度要求，

實現特殊裝拆優勢，

為了保護線程，

創建可以快速輕松地解決的連接，

創建易于設置和重置的連接。



Spieth 夾緊裝置是摩擦軸-輪轂連接，可提供全方位的壓力。得益于Spieth 原理，它們更準確、更精確、更高效、更易于安裝和維修。



夾緊裝置：精確施加全方位壓力

由于采用純圓柱形接觸幾何形狀，因此高效直接傳輸電力。

堅硬的肘桿，四周壓力分布均勻，無邊緣壓力。

一體式設計的精確精度被轉移到應用中。

自定心360°對稱，同軸度高。



應用示例包括：

機加工、成型和切割機床。

搬運和自動化技術。

輸送。

通用驅動技術和齒輪箱。

包裝。

夾具結構。

壓縮機和泵。

印刷機和造紙技術。

紡織機械。

木工機械。

工藝工程 – 用于混合、破碎和離心。

測量、控制和測試技術。

精密機械和光學。

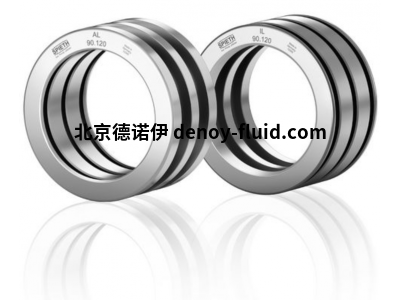

Spieth AL/IL系列夾緊套件

軸配合 h5/h6

自由力應用



軸配合 h5/h6?？勺詣?dòng)的摩擦軸-輪轂連接。適用于具有 h 公差場的軸。夾緊插入可自由配置。夾緊從輪轂開始，使用1= 55 毫米，d2= 80 毫米，長 = 52 毫米：AL 55.80。



Spieth AL 8.12 K-12300801

訂貨號：K-12300801

名稱：AL 8.12

尺寸（d1）：8mm

尺寸（d2）：12mm

尺寸（L）：19mm

夾緊啟動F（max)：10000N

張緊螺釘C（min）：0.5mm

傳遞力M：12Nm

分離扭矩Fa：3000N



其余型號：

Spieth AL 8.12 K-12300801

Spieth IL 8.12 K-12400801

Spieth AL 10.15 K-12301001

Spieth IL 10.15 K-12401001

Spieth AL 12.18 K-12301201

Spieth IL 12.18 K-12401201

Spieth AL 14.20 K-12301401

Spieth IL 14.20 K-12401401

Spieth AL 15.22 K-12301501

Spieth IL 15.22 K-12401501

Spieth AL 16.22 K-12301601

Spieth IL 16.22 K-12401601

Spieth AL 18.25 K-12301801

Spieth IL 18.25 K-12401801

Spieth AL 20.32 K-12302001

Spieth IL 20.32 K-12402001

Spieth AL 22.35 K-12302201

Spieth IL 22.35 K-12402201

Spieth AL 25.37 K-12302501

Spieth IL 25.37 K-12402501

Spieth AL 28.40 K-12302801

Spieth IL 28.40 K-12402801

Spieth AL 30.42 K-12303001

Spieth IL 30.42 K-12403001

Spieth AL 32.48 K-12303201

Spieth IL 32.48 K-12403201

Spieth AL 35.52 K-12303501

Spieth IL 35.52 K-12403501

Spieth AL 40.56 K-12304001

Spieth IL 40.56 K-12404001

Spieth AL 45.68 K-12304501

Spieth IL 45.68 K-12404501

Spieth AL 50.72 K-12305001

Spieth IL 50.72 K-12405001

Spieth AL 55.80 K-12305501

Spieth IL 55.80 K-12405501

Spieth AL 60.85 K-12306001

Spieth IL 60.85 K-12406001

Spieth AL 63.88 K-12306301

Spieth IL 63.88 K-12406301

Spieth AL 65.90 K-12306501

Spieth IL 65.90 K-12406501

Spieth AL 70.100 K-12307001

Spieth IL 70.100 K-12407001

Spieth AL 75.105 K-12307501

Spieth IL 75.105 K-12407501

Spieth AL 80.110 K-12308001

Spieth IL 80.110 K-12408001

Spieth AL 85.115 K-12308501

Spieth IL 85.115 K-12408501

Spieth AL 90.120 K-12309001

Spieth IL 90.120 K-12409001

Spieth AL 95.125 K-12309501

Spieth IL 95.125 K-12409501

Spieth AL 100.130 K-12310001

Spieth IL 100.130 K-12410001

Spieth AL 110.140 K-12311001

Spieth IL 110.140 K-12411001

Spieth AL 120.150 K-12312001

Spieth IL 120.150 K-12412001

Spieth AL 125.155 K-12312501

Spieth IL 125.155 K-12412501

Spieth AL 130.160 K-12313001

Spieth IL 130.160 K-12413001

Spieth AL 140.170 K-12314001

Spieth IL 140.170 K-12414001

Spieth AL 150.180 K-12315001

Spieth IL 150.180 K-12415001
