Spieth MSA 20x1 K-10202001系列可變螺母

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth MSA 系列緊定螺母的接觸面積更小，在某些情況下外徑比 MSR 系列更小。



夾緊螺釘軸向的夾緊力

一體式隔膜

將力和工作載荷固定在同一方向上

360°對稱



Spieth 的 MSR 系列緊固螺母采用 Spieth 原理，可以精確調整以適應機械工程中的苛刻任務。



Spieth 的 MSA 系列緊定螺母采用 Spieth 原理，是具有高質量鎖緊系統的精密螺母。



Spieth 的 MSF 系列螺母采用 Spieth 原理，提供高水平的安全性和成本效益。



Spieth 的 MSW 系列緊定螺母采用獨特的 Spieth 原理，在螺紋側面具有極高的精度和均勻的夾緊力。



Spieth 的 MSW 重型系列緊固螺母采用 Spieth 原理，精度高，質量可靠。



Spieth 緊定螺母用于機械工程的所有分支。精度、安全性、剛性和易用性是螺栓連接設計的關鍵方面。每當需要這些方面中的至少一個時，Spieth Muttern是選擇——例如：



在機械加工、成型和切削機床中。

在搬運和自動化技術方面。

在輸送機技術方面。

一般驅動技術和變速器。

在夾具結構中。

在包裝機中。

在壓縮機和泵中。

在印刷機和造紙技術方面。

在紡織機械中。

在木工機械中。

在壓力機制造中。

用于混合、破碎和離心的工藝工程。

在測量、控制和測試技術方面。

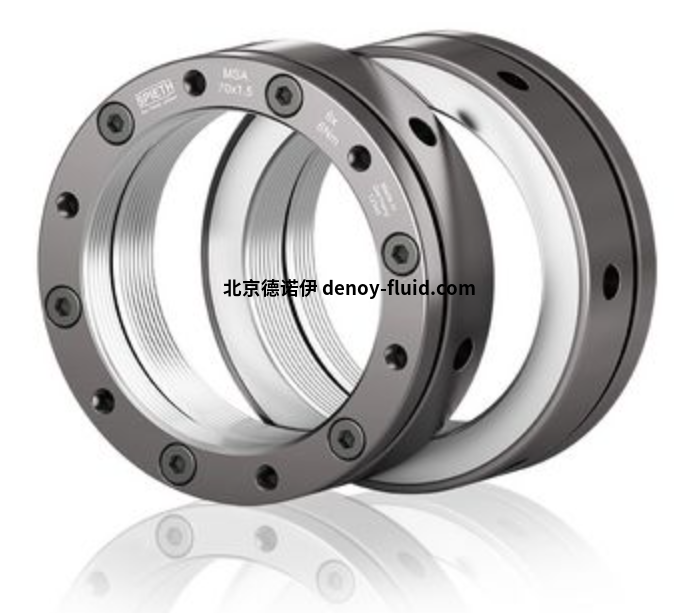

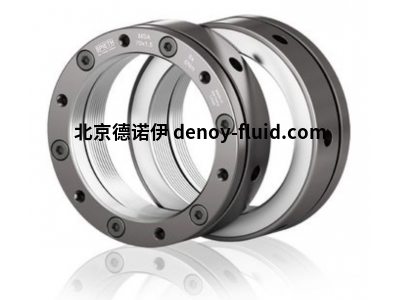

Spieth MSA系列可變螺母

Spieth 的 MSA 系列緊定螺母采用 Spieth 原理，是具有高質量鎖緊系統的精密螺母。



Spieth MSA 20x1 K-10202001

訂貨號：K-10202001

名稱：MSA 20x1

尺寸（d1）：M20x1

尺寸（d2）：35mm

尺寸（d6）：31mm

尺寸：17mm

張緊螺釘（ISO 4762）：M3

張緊螺釘（MA）：2Nm

張緊螺釘（數量）：5

Ber.因子A：1.281mm

Ber.因子B：3938N

坍塌荷載：60kN

分離扭矩：44Nm



其余型號：

Spieth MSA 20x1 K-10202001

Spieth MSA 25x1.5 K-10202501

Spieth MSA 30x1.5 K-10203001

Spieth MSA 35x1.5 K-10203501

Spieth MSA 40x1.5 K-10204001

Spieth MSA 45x1.5 K-10204501

Spieth MSA 50x1.5 K-10205001

Spieth MSA 55x1.5 K-10205501

Spieth MSA 60x1.5 K-10206001

Spieth MSA 65x1.5 K-10206501

Spieth MSA 70x1.5 K-10207001

Spieth MSA 75x1.5 K-10207501

Spieth MSA 80x2 K-10208001

Spieth MSA 85x2 K-10208501

Spieth MSA 90x2 K-10209001

Spieth MSA 95x2 K-10209501

Spieth MSA 100x2 K-10210001

Spieth MSA 105x2 K-10210501

Spieth MSA 110x2 K-10211001

Spieth MSA 120x2 K-10212001

Spieth MSA 130x3 K-10213001

Spieth MSA 140x3 K-10214001

Spieth MSA 150x3 K-10215001

Spieth MSA 160x3 K-10216001

Spieth MSA 170x3 K-10217001

Spieth MSA 180x3 K-10218001

Spieth MSA 190x3 K-10219001

Spieth MSA 200x3 K-10220001
