德國WEBER-HYDRAULIK比例換向閥分類及技術特性詳情介紹



關于我們

80 多年來，這家來自居格林根的家族企業一直在可靠、高效地開發用于移動機械、商用車輛、工具機械和救援設備的高質量氣缸、歧管、轉向和懸架系統、閥門和集料。作為創新的業務合作伙伴，WEBER-HYDRAULIK根據客戶要求實現復雜的、針對特定應用的系統解決方案。



比例換向閥分類：



4/2比例換向閥W42E-5PS03

4/3比例換向閥W43E-5PS03

4/3比例換向閥W42E-1AS06

4/3比例換向閥 W43E-1AS06

比例二通提升閥 S2E-2V22

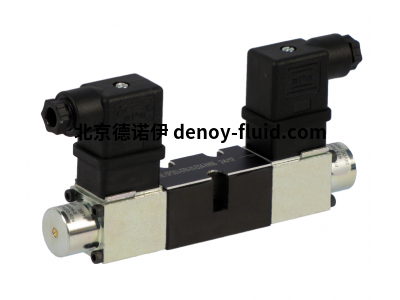

(1) 4/2比例換向閥W42E-5PS03

比例換向閥 W42E-5PS03 是一款直動式閥，體積小巧，具有最大的液壓性能。它用于無級調節體積流量的大小和方向。



控制活塞與電磁閥電流成比例移動，從而改變各自的開口橫截面。



W42E-5PS03基本上由一個氮碳共滲主體組成，其中硬化和磨光的鋼套筒被縮小。硬化和拋光的控制活塞在其中運行。這種結構確保了非常低的漏油值和極高的耐用性。有三種流量范圍可用于適應各自的應用。



特性：

活塞式比例換向閥

緊湊的尺寸

流速方向和體積控制

低漏油值

彈簧定心活塞

免維護

不同的公稱流量范圍



技術規格:

產品分類 比例換向閥

流量 1升/分鐘， 3升/分鐘， 5升/分鐘

組成 4/2 路

操作 直營式

大小 NG 3

電插頭 DIN EN 175301-803 B 型，非端接線

標稱電壓 12V 直流，24V 直流

手動超控 手動超控（圖釘）

密封材料 丁腈橡膠，氟橡膠

最大工作壓力 315 巴

促動 電



(2) 4/3比例換向閥W43E-5PS03

比例換向閥 W43E-5PS03 是一款直動式閥，體積小巧，具有最大的液壓性能。它用于無級調節體積流量的大小和方向。



控制活塞與電磁閥電流成比例移動，從而改變各自的開口橫截面。



W43E-5PS03基本上由一個氮碳共滲主體組成，其中收縮了一個硬化和磨削的鋼套筒。硬化和拋光的控制活塞在其中運行。這種結構確保了非常低的漏油值和極高的耐用性。有三種流量范圍可用于適應各自的應用。



特性：

活塞式比例換向閥

緊湊的尺寸

流速方向和體積控制

低漏油值

彈簧定心活塞

免維護

不同的公稱流量范圍



技術規格：



產品分類 比例換向閥

流量 1升/分鐘， 3升/分鐘， 5升/分鐘

組成 4/3 路

操作 直營式

大小 NG 3

電插頭 DIN EN 175301-803 B 型，非端接線

標稱電壓 12V 直流，24V 直流

手動超控 手動超控（圖釘）

密封材料 丁腈橡膠，氟橡膠

最大工作壓力 315 巴

促動 電



（3）4/2比例換向閥 W42E-1AS06

4/2比例換向閥 W42E-1AS06

比例換向閥 W42E-1AS06 是一款直動式閥，體積小巧，具有最大的液壓性能。它用于無級調節體積流量的大小和方向。



控制活塞與電磁閥電流成比例移動，從而改變各自的開口橫截面。

比例換向閥可作為 4/2 通換向閥或 4/3 通換向閥。

有多種流量范圍可供選擇，以適應相應的應用。



特性：

比例換向滑閥

彈簧定心閥芯

控制流量和流速方向

免維護

可旋轉和可更換線圈

各種體積流量可供選擇

4/2 通和 4/3 通變體



技術規格：



產品分類 比例換向閥

流量 8升/分鐘， 16升/分鐘， 24升/分鐘

組成 4/2 路

操作 直營式

大小 NG 6

電插頭 AMP 初級定時器，DIN EN 175301-803 形狀 A

標稱電壓 12V 直流，24V 直流

手動超控 手動超控（圖釘），無

密封材料 丁腈橡膠，氟橡膠

最大工作壓力 350 巴

促動 電



（4）4/3比例換向閥 W43E-1AS06



4/3比例換向閥 W43E-1AS06

比例換向閥 W43E-1AS06 是一種直動式閥，體積小巧，具有最大的液壓性能。它用于無級調節體積流量的大小和方向。



控制活塞與電磁閥電流成比例移動，從而改變各自的開口橫截面。

比例換向閥可作為 4/2 通換向閥或 4/3 通換向閥。

有多種流量范圍可供選擇，以適應相應的應用。



特性：



比例換向滑閥

彈簧定心閥芯

控制流量和流速方向

免維護

可旋轉和可更換線圈

各種體積流量可供選擇

4/2 通和 4/3 通變體



技術規格：



產品分類 比例換向閥

流量 8升/分鐘， 16升/分鐘， 24升/分鐘

組成 4/3 路

操作 直營式

大小 NG 6

電插頭 AMP 初級定時器，DIN EN 175301-803 形狀 A

標稱電壓 12V 直流，24V 直流

手動超控 手動超控（圖釘），無

密封材料 丁腈橡膠，氟橡膠

最大工作壓力 350 巴

促動 電



（5）比例二通二通提升閥 S2E-2V22



比例提升閥 S22E-1V08 是一款先導式閥，體積小巧，具有最大的液壓性能。它用于體積流量控制。



特性：

比例提升閥

緊湊型設計

無泄漏關閉

體積流量控制

免維護

可旋轉和可更換的電磁線圈



技術規格：



產品分類 比例換向閥

流量 25升/分鐘

組成 2/2 路

操作 先導操作

大小 SAE08

電插頭 AMP 初級計時器，德語，DIN EN 175301-803 形狀 A

標稱電壓 12V 直流，24V 直流

手動超控 沒有

密封材料 丁腈橡膠，氟橡膠

最大工作壓力 250 巴

促動 電
