HYDROKOMP開啟閥，是夾緊液壓系統中用作直接控制的后續閥



品牌介紹

HYDROKOMP 成立于 1998 年，在黑森州穆克的兩個工廠設計、制造和銷售各種液壓元件、聯軸器和夾緊技術。



產品：

聯軸器

夾緊元件

液壓元件

旋接器



開啟閥



描述：

開啟閥在夾緊液壓系統中用作直接控制的后續閥。緊湊的設計允許直接安裝到夾具中，節省空間。截止閥的入口和出口壓力始終相同。這使得這種類型的閥門非常適合用于后續回路。對于單作用氣缸，只需來自壓力發生器的一條供應管路即可運行。該設計允許閥門組合可以法蘭連接在一起，以使用通用的 P 連接和標準部件形成塊。



特征：

節省空間的安裝選項

翻邊快速組裝

壓力順序回路的理想選擇

只需一條供電線即可運行

可進行閥門組合

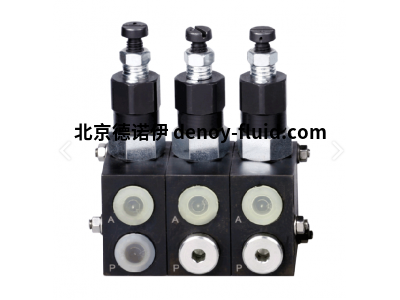

閥門組合：

接通閥的組合由一個入口閥和最多四個法蘭安裝的直通閥組裝而成。它們通過鉆孔供應加壓油。閥殼之間的密封由O形圈提供。截止閥的入口和出口壓力始終相同。這使得這種類型的閥門非常適合用于后續回路。



例如，該圖顯示了可用于生產的夾緊裝置。



當壓力供應開始時，單作用氣缸1伸出。



當達到設定的開啟壓力時，進氣閥A1打開并驅動旋轉夾具2。



一旦達到直列閥 A2 中的開啟壓力，支撐元件 A2 就會夾緊支撐活塞。



直列閥A3驅動旋轉夾具4以完成夾緊過程。



當設備松弛時，加壓油通過集成的止回閥流回壓力發生器。



技術數據：



變體：直控隨動閥、法蘭進氣閥、截止排閥

工作壓力：最大。500 巴

流量：最大 30 升/分鐘

調整范圍：0 - 500 巴

壓力變化：每 100 分鐘1 巴

可組合：進氣閥 + 最多 4 個直通閥

油連接：螺紋 G1/4 或 O 型圈法蘭

杠桿：液壓油符合 DIN 51524 Tl.1 至 3 標準;ISO VG 10 至 68，符合 DIN 51519 標準





型號示例：

HYDROKOMP ZSV-080-5-001

HYDROKOMP ZSV-160-5-001

HYDROKOMP ZSV-315-5-001

HYDROKOMP ZSV-500-5-001

HYDROKOMP ZSV-080-5-002

HYDROKOMP ZSV-160-5-002

HYDROKOMP ZSV-315-5-002

HYDROKOMP ZSV-500-5-002

HYDROKOMP ZSV-080-5-003

HYDROKOMP ZSV-160-5-003

HYDROKOMP ZSV-315-5-003

HYDROKOMP ZSV-500-5-003

HYDROKOMP ZSV-080-5-004

HYDROKOMP ZSV-160-5-004

HYDROKOMP ZSV-315-5-004

HYDROKOMP ZSV-500-5-004
