應用說明： BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間慢大約50％）與輸入低通濾波器選件LP結合使用。限速選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩，自觸發，振鈴等），并總體上簡化了EMC設計。

應用：激光和醫療行業 大學實驗室 研究所等
1.具有兩個開關路徑
2.用于在低電容負載更高的開關頻率
3.具有良好的瞬態免疫力
4.具有極高的上升和下降時間

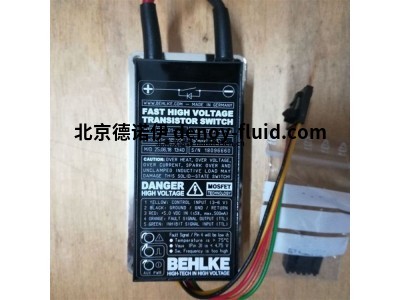

behlke HTS-SIC 碳化硅系列多功能高壓開關特點 用于實驗室研究所等

電源電壓<7伏或儲液箱已空。
> 50°C> 122°F
如果溫度超過50°C（122°F），則發出紫光，
作為過熱關閉前的預警。
> 65℃> 149°F
如果未檢測到冷卻液流量，則呈紅色亮起
渦輪流量傳感器（例如由于管路破裂或彎曲）。
如果溫度超過65°C（149°F），則紅色閃爍。
新型PU2單元的內部安全和控制電子裝置。

高工作電壓：Ioff（關閉電流）f < 50 mADC, Tcase（外殼溫度） = 70°C ± 36
高隔離電壓：高壓開關和控制/ GND之間，連續工作       ± 40
最大外殼隔離電壓：在開關跟外殼表面，3分鐘             ± 40
最大接通峰值電流：Tcase （外殼溫度）= 25°C，duty cycle（工作周期）<1% 12
最大持續負載電流：（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒    0.21
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒   0.61
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上  0.78
（4）Tinlet = 25°C，具有ILC選項的設備，水0.1 l/min，帶有選項DLC-0.6的設備。0.78，1.36
最大連續功耗：（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒    15
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒   120
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上    200
（4）Tinlet = 25°C，具有ILC選項的設備，水>0.1 l/min，帶有選項DLC-0.6的設備。200，600
直線軸承：Above（以上） 25°C（1）Tcase （外殼溫度）= 25°C ，標準設備，強制空氣4米/秒     0.333
（2）Tfin = 25°C，設備與選項CF-LC，空氣4米/秒   2.666
（3）Tflange = 25°C，帶有選項GCF的設備，在散熱器上   4.444
（4）Tinlet = 25°C，具有ILC選項的設備，水0.1 l/min，帶有選項DLC-0.6的設備。4.444，13.33
8、工作溫度范圍：標準設備和選項CF-LC, GCF, ILC (Opt. DLC)   -40...70 (60)°C
9、儲存溫度范圍：帶有ILC選項的開關可能需要防霜保護  -50..100°C
10、最大允許的磁場范圍：均勻的穩定場，圍繞著整個開關  25
11、工作電壓范圍:正負極電壓，由連接決定    0-36kVDC
12、典型擊穿電壓:注:Vbr是用于質量控制的測試參數目的只有，不適用于正常運行!  Ioff > 0.5 mA   37.8kVDC
13、典型斷開電流：25°C, @ 0.8xVO低泄漏電流可選   < 10µADC
14、典型導通電阻：Tcase = 25°C, Tflange = 25°C, Tfin = 25°C,  Tinlet = 25°C.  0.1 x IP(max)
15、典型傳輸延遲時間：電阻負載，0.1 x IP(max)， 0.8 x VO(max)， 50-50%
16、典型的輸出脈沖抖動：輸入阻抗匹配，Vaux / Vctrl = 5.00 VDC
17、啟動上升時間：10-90%,RL = 5kfi, 0.2 x VO(max), CL= 10pF,
