Behlke HTS 31-03-HB-AC-C雙向交流推挽開關

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德國法蘭克福，Behlke高壓開關開始僅用于科學目的，Behlke現已成為非常專業且高度可靠的工業產品。Behlke的許多激光和醫療行業的制造商要求用可靠且經濟高效的替代品來替代舊的冷晶閘管陰極管和火花隙以及BEHLKE開關完美地滿足了所有要求。這些開關證明了它們即使在惡劣的工業環境中的長期可靠性。BEHLKE 高壓開關成為數百種專業應用的行業標準。



Behlke開關的特點

--經營電壓從 500 V 到 200 kV

--峰電流從 15 到 16000 安培 （pk）

--二/分噸 從 5 到 32 kA/μs（取決于類型）

--上升時間低至 0.8 ns（取決于類型）

--傳播延遲時間短，抖動低

--連續工作頻率高達 3 MHz

--爆裂 頻率。高達 10 MHz（取決于類型）

--高達 200 kVDC 的安全電氣隔離

--通過簡單的TTL信號（3-6V）輕松控制

--有源輸入濾波器可實現出色的EMC性能

--不短脈沖下的危險不穩定性

--內部時鐘同步以實現低 EMI

--帶快速熱觸發的安全電路

--故障信號輸出和抑制輸入（TTL）

--保證溫度范圍 -40 至 +70 ℃

--各種被動和主動冷卻選項

--用于固定和可變導通時間的開關

--半橋和全橋開關（推挽式）

--經濟高效的放電開關

--所有開關均可用于直流和交流

--高度可靠



Behlke 雙向交流推挽開關帶可變導通時間

安全半橋無極正負電壓電路改變。



高壓推挽開關，具有半橋配置的雙向開關路徑

AC MOSFET拓?fù)浣Y(jié)構允許 負極和 正輸入電壓，開關極無極性變化 - C 用于極性反轉的繼電器電路是不必要的

上升和下降時間相同

安全由于無源開關路徑鎖定而運行

無交叉電流

非常適合將高壓方波脈沖精確轉換為電容負載

不需要工作電阻

無需大高壓輸入儲能電容器



BEHLKE推挽式開關具有極端的上升和下降時間。如果應用程序沒有要求全開關速度，建議使用速度 限制選項 S-TT（上升和下降時間減慢約 50%）與輸入低通濾波器選件LP組合。這些選項有助于將快速高壓的典型高頻困難降至低脈沖電路（例如自振蕩或自重新觸發）和總體上簡化EMC設計。



緊湊型系列。

低自感和極短的過渡次。良好的瞬時抗擾度。

Behlke HTS 31-03-HB-AC-C

Behlke HTS 31-13-HB-B-AC-C

Behlke HTS 41-02-HB-LC-AC-C

Behlke HTS 61-01-HB-AC-C

Behlke HTS 91-01-HB-AC-C



電源系列。

堅固耐用采用 LC2 技術，具有瞬態保護功能。適用于高容性、電阻性和電感性負載。

Behlke HTS 81-10-GSM-AC

Behlke HTS 121-10-GSM-AC

Behlke HTS 151-10-GSM-AC

Behlke HTS 201-10-GSM-AC

Behlke HTS 241-10-GSM-AC

Behlke HTS 301-10-GSM-AC

Behlke HTS 401-10-GSM-AC

Behlke HTS 501-10-GSM-AC

Behlke HTS 651-10-GSM-AC

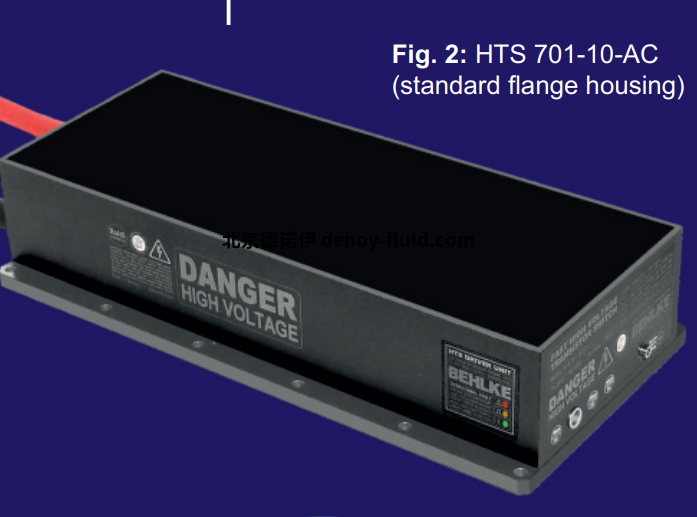

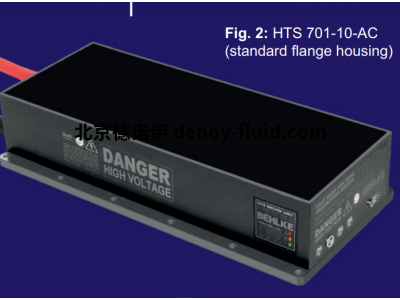

Behlke HTS 701-10-GSM-AC

Behlke HTS 901-10-GSM-AC

Behlke HTS 1201-10-GSM-AC

Behlke HTS 1401-10-GSM-AC



產品編號： 型號 包含有關電壓、電流和導通行為的編碼信息。 第一位數字代表電壓（以 kV 為單位），末一位數字代表 破折號表示開啟行為（0 = 固定開啟時間，1 = 可變導通時間）。破折號后的數字表示電流 以安培 x10 為單位。特殊功能由后面的字母編碼 第二個破折號。HTS 31-03-HB-C 示例： HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，03 = 30 安培，HB = 半橋，C = 緊湊型系列。
