Behlke HTS 11-07-HB-C可變導通時間推挽開關

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德國法蘭克福，Behlke高壓開關開始僅用于科學目的，Behlke現已成為非常專業且高度可靠的工業產品。Behlke的許多激光和醫療行業的制造商要求用可靠且經濟高效的替代品來替代舊的冷晶閘管陰極管和火花隙以及BEHLKE開關完美地滿足了所有要求。這些開關證明了它們即使在惡劣的工業環境中的長期可靠性。BEHLKE 高壓開關成為數百種專業應用的行業標準。



Behlke開關的特點

--經營電壓從 500 V 到 200 kV

--峰電流從 15 到 16000 安培 （pk）

--二/分噸 從 5 到 32 kA/μs（取決于類型）

--上升時間低至 0.8 ns（取決于類型）

--傳播延遲時間短，抖動低

--連續工作頻率高達 3 MHz

--爆裂 頻率。高達 10 MHz（取決于類型）

--高達 200 kVDC 的安全電氣隔離

--通過簡單的TTL信號（3-6V）輕松控制

--有源輸入濾波器可實現出色的EMC性能

--不短脈沖下的危險不穩定性

--內部時鐘同步以實現低 EMI

--帶快速熱觸發的安全電路

--故障信號輸出和抑制輸入（TTL）

--保證溫度范圍 -40 至 +70 ℃

--各種被動和主動冷卻選項

--用于固定和可變導通時間的開關

--半橋和全橋開關（推挽式）

--經濟高效的放電開關

--所有開關均可用于直流和交流

--高度可靠



Behlke 帶可變導通時間的推挽開關

安全半橋電路，實現真方波脈沖。



半橋配置中的高壓推挽開關

兩條開關路徑，可實現快速上升和下降時間

安全由于無源開關路徑鎖定而運行

無交叉電流

非常適合將高壓方波脈沖精確轉換為電容負載

否 需工作電阻

否 大型高壓輸入儲能電容器的必要性



注意：快速 推挽開關（半橋）對反向電流非常敏感 來自感性負載或增加的接線電感。反向電流 可能以未定義的方式導通本征（寄生）MOSFET二極管。 這可能導致電橋開關路徑短路 災難性故障的進一步結果。請始終確保 沒有電流擺回開關的輸出端。這應該得到驗證 通過示波器測量，達到為實際工作電壓的 10%。 請始終連接足夠的緩沖電容器（更好是陶瓷電容器類型）直接連接到高壓輸入并使用足夠的串聯阻尼 長輸出接線情況下的電阻器。MOSFET開關上的感性負載 始終需要快速續流二極管網絡（串行阻斷二極管 + 并聯續流二極管）。該保護二極管網絡可以 通過BEHLKE FDA系列的單個二極管安裝在外部。 它也可以作為選件 I-FWDN 集成到開關模塊中。



技術說明：BEHLKE 推挽開關具有 極端的上升和下降時間。如果不需要完整的 開關速度 建議使用限速 選項 S-TT（上升和下降時間減慢約 50%） 與輸入低通濾波器選件LP組合使用。 這些選項有助于將 快速高壓脈沖電路（例如自振蕩或自振蕩 重新觸發）并簡化一般的EMC設計。



緊湊型系列。

低自感和非常短過渡時間。良好的瞬時抗擾度。

Behlke HTS 11-07-HB-C

Behlke HTS 21-07-HB-C

Behlke HTS 31-03-HB-C

Behlke HTS 31-13-HB-B-C

Behlke HTS 41-02-HB-LC-C

Behlke HTS 61-01-HB-C

Behlke HTS 61-03-HB-C

Behlke HTS 71-13-HB-B-C

Behlke HTS 91-01-HB-C

Behlke HTS 91-02-HB-LC-C

Behlke HTS 111-13-HB-B-C

Behlke HTS 121-01-HB-C

Behlke HTS 181-01-HB-C

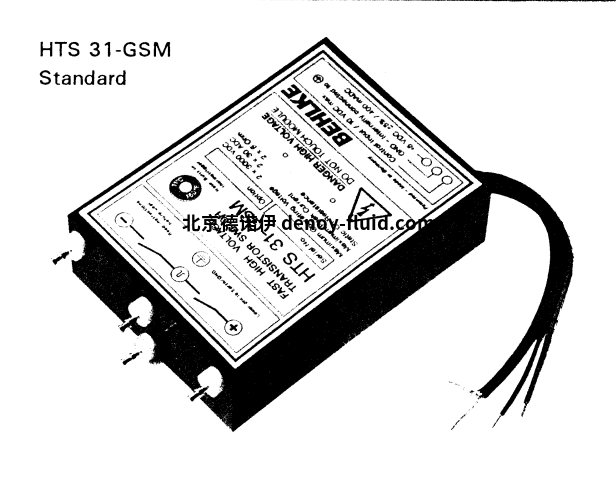

標準系列。

好用于更高的開關 低容性負載下的頻率。

Behlke HTS 21-03-GSM

Behlke HTS 21-06-GSM

Behlke HTS 31-01-GSM

Behlke HTS 31-03-GSM

Behlke HTS 41-03-GSM

Behlke HTS 41-06-GSM

Behlke HTS 61-01-GSM

Behlke HTS 61-03-GSM

Behlke HTS 81-03-GSM

Behlke HTS 81-06-GSM

Behlke HTS 111-03-GSM

Behlke HTS 111-06-GSM

Behlke HTS 151-01-GSM

Behlke HTS 151-03-GSM

Behlke HTS 161-03-GSM

Behlke HTS 161-06-GSM

Behlke HTS 201-01-GSM

Behlke HTS 201-03-GSM

Behlke HTS 301-01-GSM

Behlke HTS 301-03-GSM

Behlke HTS 651-01-GSM

Behlke HTS 651-03-GSM



功率系列，經典硅場效應管。

堅固耐用采用 LC2 驅動器技術，具有瞬態保護功能。對于高電容，電阻和感性負載。

Behlke HTS 81-10-GSM

Behlke HTS 81-20-GSM

Behlke HTS 121-10-GSM

Behlke HTS 121-20-GSM

Behlke HTS 151-10-GSM

Behlke HTS 151-20-GSM

Behlke HTS 201-10-GSM

Behlke HTS 201-20-GSM

Behlke HTS 241-10-GSM

Behlke HTS 241-20-GSM

Behlke HTS 301-10-GSM

Behlke HTS 301-20-GSM

Behlke HTS 401-10-GSM

Behlke HTS 401-20-GSM

Behlke HTS 501-10-GSM

Behlke HTS 501-20-GSM

Behlke HTS 651-10-GSM

Behlke HTS 651-20-GSM

Behlke HTS 701-10-GSM

Behlke HTS 701-20-GSM

Behlke HTS 901-10-GSM

Behlke HTS 901-20-GSM

Behlke HTS 1201-10-GSM

Behlke HTS 1201-20-GSM

Behlke HTS 1401-10-GSM

Behlke HTS 1401-20-GSM



Power 系列，碳化硅 （SiC） FET。

堅固耐用采用 LC2 驅動器技術，具有瞬態保護功能。導通電阻降低約 90%，導通電阻降低約30% 與具有經典的開關相比，固有電容更小金屬氧化物半導體場效應管。續流二極管在許多應用中可能是可有可無的，因為到SiC FET的極快本征二極管。對于高電容，電阻和感性負載。

Behlke HTS 81-15-SiC-GSM

Behlke HTS 81-30-SiC-GSM

Behlke HTS 121-15-SiC-GSM

Behlke HTS 121-30-SiC-GSM

Behlke HTS 151-15-SiC-GSM

Behlke HTS 151-30-SiC-GSM

Behlke HTS 201-15-SiC-GSM

Behlke HTS 201-30-SiC-GSM

Behlke HTS 241-15-SiC-GSM

Behlke HTS 241-30-SiC-GSM

Behlke HTS 301-15-SiC-GSM

Behlke HTS 301-30-SiC-GSM

Behlke HTS 401-15-SiC-GSM

Behlke HTS 401-30-SiC-GSM

Behlke HTS 501-15-SiC-GSM

Behlke HTS 501-30-SiC-GSM

Behlke HTS 651-15-SiC-GSM

Behlke HTS 651-30-SiC-GSM

Behlke HTS 701-15-SiC-GSM

Behlke HTS 701-30-SiC-GSM

Behlke HTS 901-15-SiC-GSM

Behlke HTS 901-30-SiC-GSM

Behlke HTS 1201-15-SiC-GSM

Behlke HTS 1201-30-SiC-GSM

Behlke HTS 1401-15-SiC-GSM

Behlke HTS 1401-30-SiC-GSM



產品編號： 型號 包含有關電壓、電流和導通行為的編碼信息。 第一位數字代表電壓（以 kV 為單位），末一位數字代表 破折號表示 開啟行為（0 = 固定開啟時間，1 = 可變導通時間）。破折號后的數字表示電流 以安培 x10 為單位。特殊功能由后面的字母編碼 第二個破折號。HTS 31-03-HB-C 示例： HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，03 = 30 安培，HB = 半橋，C = 緊湊型系列。
