behlke HTS30-08-UF具有固定導通時間快速高壓晶體管開關

產品代碼： 型號包含電壓、電流和接通方式的編碼信息。 前幾位數字表示電壓（千伏），破折號前的最后一位數字表示接通方式（0 = 固定接通時間，1 = 可變接通時間）。破折號后的數字表示電流（安培 x10）。特殊功能由第二個破折號后的字母編碼。例如 HTS 30-06-UF：HTS = 高壓晶體管開關，3 = 3 kV，0 = 固定接通時間，06 = 60 安培，UF = 超高速

快速高壓晶體管開關

描述 UF 系列超高速晶體管開關的顯著特點是上升時間極短，在很寬的工作電壓和負載范圍內保持不變。與傳統的高壓開關元件（如氣體放電管和火花隙）相比，BEHLKE 開關不會出現老化效應，其使用壽命比任何其他經典高壓開關都要高出幾個數量級。

這種開關非常容易操作，只需要一個穩定的+5.00 VDC 輔助電源和控制端的 TTL 兼容觸發信號。由于施密特觸發器的輸入特性和極高的信號放大率，開關行為和接通上升時間都不會受到觸發脈沖波形的影響。觸發后，開關的導通時間約為 100 納秒。更短的導通時間可通過導通時間選項 OT-5ns、0T-10ns 和 0T-20ns 分別產生持續時間為幾納秒的脈沖。如果關斷上升時間是次要考慮因素，也可以定制 20 ns 以上的導通時間。30 ns 以上的導通時間也可以通過選項 OT-P（可編程導通時間）在一定范圍內進行調整。開關周期后的恢復時間小于 1us ，因此脈沖串頻率最高可達 1MHz。

內部驅動電路提供信號調節、輔助電壓監控、頻率限制和溫度保護功能。如果出現故障（輔助電壓 <4.75 VDC、頻率 >f（最大值）和溫度 >75°C），紅色 LED 將顯示錯誤，開關將在故障條件持續時間內分別被抑制至少 1 秒，同時會產生一個與 TTL 兼容的故障信號（低電平=故障）。

標準塑料外殼是低功率/低頻率應用的低成本解決方案，最大功率為 5 瓦。另一種冷卻方法是接地冷卻法蘭，可選 GCF。其優點是通過接地散熱器簡化了散熱，減少了安裝空間，但 GCF 選件也意味著耦合電容的增加，從而導致上升時間變慢。根據電路的不同，使用選件 GCF 時，上升時間可能會增加約 10%至 50%。

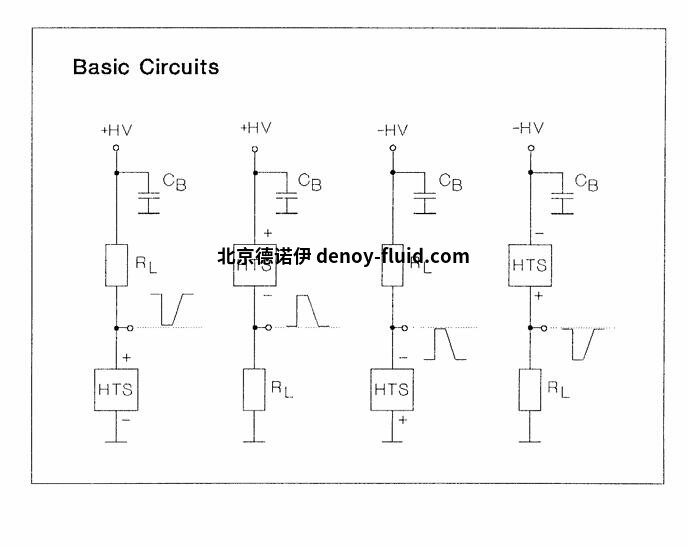

電路設計建議 為了實現最長的導通上升時間和最佳的高壓脈沖形狀，所有引線和電路路徑都應盡可能減小電感。Rs、Cer 和 Ce 等元件必須是 "無電感 "的，只能用盡可能短的導線/電路軌道連接。包括邏輯接地在內的接地導電軌道必須連接到公共接地點（星型接地）。高壓配線和控制電路應始終保持一定距離。

具有固定導通時間、高 di/dt、超高速、MOSFET 的高壓開關

具有極快導通上升時間的高壓開關 ● 真正的柵極控制（無雪崩技術），可在各種工作溫度和負載條件下實現最高可靠性 ● 阻抗極低 ● 電磁兼容性極高 ● 可提供 5 ns 至 1 μs 的導通時間選項 ● 設計用于安裝在印刷電路板 (PCB) 上
