behlke MOSFET固定導通時間簡單脈沖放電應用高壓開關通用型

內部驅動電路提供信號調節、輔助電壓監控、頻率限制以及驅動器和開關溫度保護。運行狀況由三個內置 LED 指示燈顯示。如果出現故障（輔助電壓 < 4.5 VDC、頻率 > f（最大值）和外殼溫度 > 75°C），紅色 LED 燈將顯示錯誤，并在故障持續時間內分別抑制開關至少 2 秒鐘。與此同時，TTL 兼容故障信號會出現在 4 號引腳（低電平 = 故障）。綠色 LED 指示燈表示 "準備就緒"，黃色 LED 指示燈在開關成功觸發時閃爍。

產品代碼： 型號包含有關電壓、電流和接通狀態的編碼信息。 前幾位數字表示電壓（千伏），破折號前的最后一位數字表示接通方式（0 = 固定接通時間，1 = 可變接通時間）。破折號后的數字表示電流（安培 x10）。特殊功能由第二個破折號后的字母編碼。例如 HTS 40-06：HTS = 高壓晶體管開關，4 = 4 kV，0 = 固定接通時間，06 = 60 安培

與導通時間可變的開關相比，導通時間固定的開關具有廣泛的免疫能力，不會產生從開關輸出到控制輸入的任何反饋效應。即使在最壞的情況下（電路布局不良、布線過長、磁耦合、負載不確定等），脈沖寬度也能保持穩定。具有固定導通時間的開關具有非常短的上升和傳播延遲時間，因此非常適合于小電池應用。

BEHLKE HTS 開關是主動控制器件（無雪崩技術），無論溫度、電壓或負載條件如何，都能表現出高度可靠和可重復的開關行為。與傳統的高壓開關元件（如氣體放電管和火花隙）相比，BEHLKE 固態開關不會出現老化效應，其使用壽命比任何其他經典高壓開關都要高出幾個數量級。

開關非常易于操作，只需一個簡單的 +5 VDC 輔助電源（4.5 至 5.5 VDC）和一個 TTL 兼容觸發信號即可進行控制。觸發信號可以是任何正向脈沖，持續時間至少為 25 毫微秒，振幅為 2 至 10 伏特。由于施密特觸發器的輸入特性和極高的信號放大率，開關行為和接通上升時間都不會受到觸發脈沖波形的影響。觸發后，開關的導通時間約為 100 納秒。通過延長導通時間選項 OT-1us、OT-10us 和 OT-100us 可以實現更長的導通時間，通過縮短導通時間選項 OT-25ns、OT-50ns 和 OT-75ns 可以實現更短的導通時間。導通時間在 25 ns 至 100us 之間的任何其他定制導通時間都可以通過 OT-C 選項訂購。也可通過選項 OT-P（可編程導通時間）在一定范圍內調整導通時間。開關周期后的恢復時間小于 330ns，因此脈沖串頻率最高可達 3 MHz。通過選件 HFB 可以實現高達 10 MHz 的脈沖串頻率。

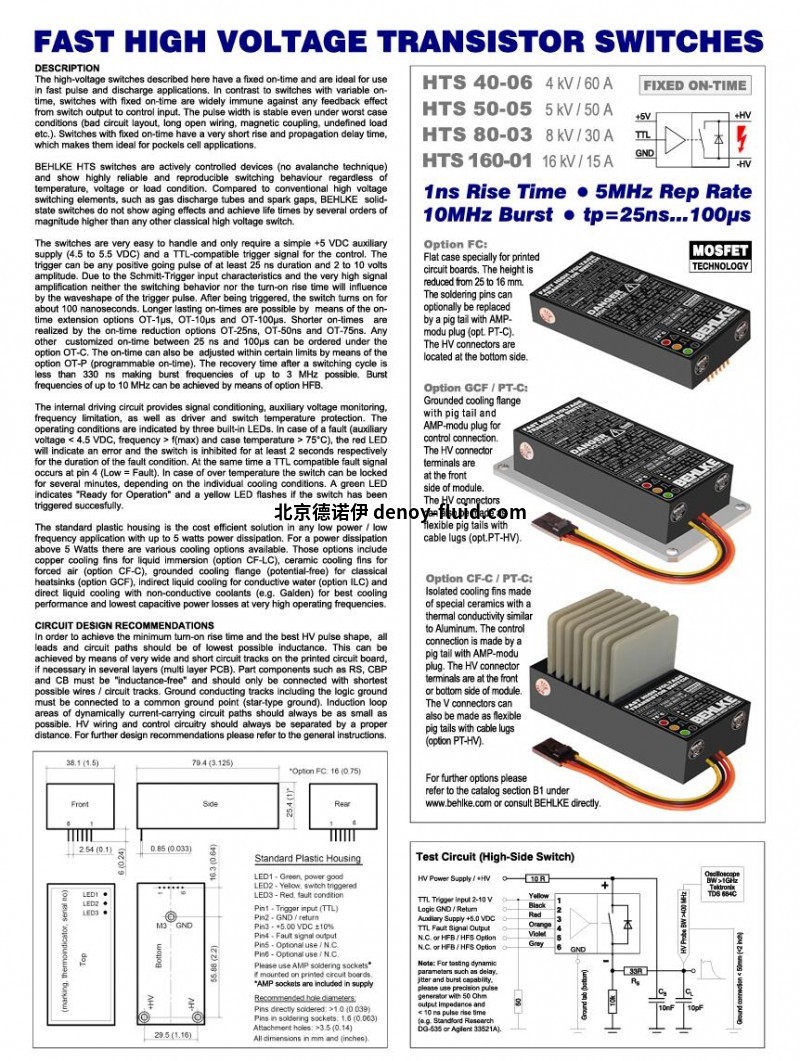

具有固定導通時間的高壓開關，通用型，MOSFET

經濟高效的高壓開關解決方案，適用于簡單的脈沖和放電應用 ● 電磁兼容性極高 ● 在導通和關斷狀態下絕對無噪音 ● 高頻率下控制功率低 ● 導通時間為 100 至 300 ns，可選擇更改為 25 ns 至 100 μs 之間的任何其他值。
