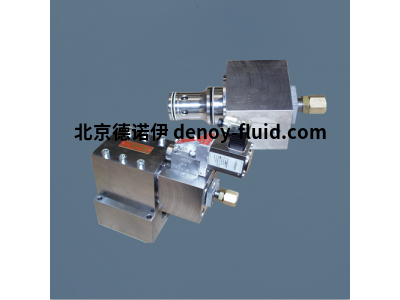

原廠Tiefenbach Wasserhydraulik比例閥 NW系列
1、帶閥座設計的 2/2 通比例閥
NW 3 和 NW 6 用于 HFA 和水
密封在鎖定位置
沒有內部泄漏
易損件容易接近
可快速更換易損件
防止灰塵和濕氣的驅動磁鐵
由比例電磁鐵操作的直接控制提升閥
比例閥只能通過 BLS1 位置控制卡進行控制
技術規格：
應用
直接控制的 2 通比例閥，用于連續控制 HFA 組的壓力介質和清水
功能
恒定的電輸入信號通過比例電磁閥轉換成比例的閥門打開行程。體積流量由開口橫截面和閥門處的壓差決定。在標準版本中，閥門通常是關閉的。
類型
直控球座閥 任意安裝位置
閥座上的密封 球
max大工作壓力 320 bar
中等 HFA，清水
流量 max大 15l (3.5l) /min 在 NW 6 (NW 3)
連接板 結構，帶 O 形密封圈
工作電壓 24 V DC
工作溫度 +5°C 至 +55°C
2、2/2 通座閥，先導式
DN 12 至 DN 175
正控工作活塞
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：[email protected] |
 |
 |
通過油門銷實現高控制精度
可選擇使用自有介質或外部介質進行預控制
通過外部控制卡或板載電子設備進行控制（max大標稱尺寸 50）
提供帶緊急停止功能的閥門
比例出口閥（先導閥）可以在負版本（常開）。
2/2 通比例閥特別適用于最高工作壓力為 320 bar 的 HFA 液體和清水。體積流量由開口橫截面和通過比例先導閥的閥處的壓差確定。
技術數據：
先導壓力 系統壓力，max小 30 bar
壓力流體
HFA 符合 CETOP 或 VDMA 標準表 320，含 95% 水和 5% 添加劑，無潤滑水（清水）礦物油符合 DIN 51524 和 51525 磷酸酯
max大工作壓力
320 bar
控制介質
在沒有壓力的情況下單獨返回油箱
流向
從“B”到“A”和“X”到“Y”
液體
溫度 +5°C 至 +45°C
通過位置控制
卡預控制比例
過濾
主閥：粗過濾
導閥：25-40 µm
3、NS 10 閥座設計中的 2/2 通比例閥
用于 HFA 和水的集成電子設備
密封在鎖定位置
沒有內部泄漏
易損件容易接近
可快速更換易損件
磁鐵內置控制電子元件，無需額外的控制卡
由比例電磁鐵操作的直接控制提升閥
防止灰塵和濕氣的驅動磁鐵
直接控制的 2 通比例閥，用于連續控制 HFA 組的壓力介質和清水
max大工作壓力 320 bar
中等 HFA，清水
max大流量 70l/min
連接板 結構，帶 O 形密封圈
工作電壓 24 V DC
工作溫度 +5°C 至 +55°C
型號展示：
NW 3-2/2-BLS
NW 3-3/2-BLS
NW 6-2/2-BLS
NW 6-3/2-BLS
NW 3-2/2DN12
NW 6-2/2DN12
NW 3-2/2DN175
NW 6-2/2DN175
NS 10-HFA20L
NS 10-HFA40L
NS 10-HFA60L
NS 10-HFA70L
