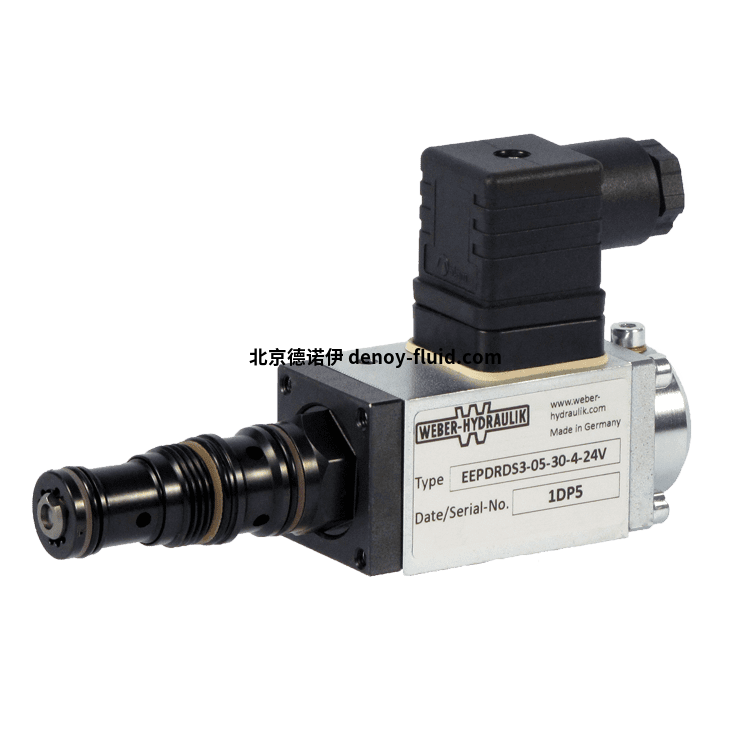

WEBER-HYDRAULIK EPDR3-06比例壓力控制閥

WEBER-HYDRAULIK EPDR3-06比例壓力控制閥

  EPDR3-06比例壓力控制閥油繼續從油口 P 流向 A，直到達到設定壓力，然后閥門關閉。只有當用戶壓力下降時，閥門才會從 P 重新打開到 A。如果用電器側超過設定壓力，則激活閥門的泄壓功能（三通功能）。然后油會從油口 A 流向 T，直到達到設定點壓力。該閥也可以純粹用作減壓器（2 通功能）。但是，第三個端口 (T) 可能不會關閉。



  EPDR3-06比例壓力控制閥具有大調節壓力的機械限制，以防即使控制電子設備出現故障也不允許超過某個值。通過各種壓力范圍，可以對要求進行調整。EPDR3-06比例壓力控制閥具有響應和控制行為。



   WEBER-HYDRAULIK EPDR3-06比例壓力控制閥入口壓力和消耗壓力之間的差異越大，油必須越清潔（必須過濾至 3 µm）。



WEBER-HYDRAULIK EPDR3-06比例壓力控制閥技術規格

流量：30升/分鐘

手術：先導式

尺寸：NG 6

電插頭：DIN EN 175301-803 形狀 A

標稱電壓：12V 直流，24V 直流

手動超控：帶內六角和鎖緊螺母的可鎖定手動操作

壓力設定范圍：至 25 bar, 至 45 bar, 至 70 bar, 至 115 bar, 至 175 bar, 至 210 bar, 至 315 bar

密封材料：丁腈橡膠、氟橡膠

壓力：315bar

驅動：電動

流體：符合 DIN 51524 的油，

粘度范圍：10 – 350 cSt

先導流量：0,15 – 0,20 l/min/ 32 cSt

過濾：18/16/13 級

環境溫度：-20 °C – +50 °C

流體溫度：-20 °C – +80 °C

安裝：無限制

重量：1,51 公斤

材質：閥門零件：鋼

密封件：丁腈橡膠

支撐環：鐵氟龍，PU

表面保護：螺線管：鍍鋅

主體：陽極氧化

分機閥門零件：拋光

額定電流：700 mA (24 V)； 1700 毫安（12 伏）

標稱電阻（R20）：25：（24 V）； 4 : (12 伏)

功耗：17 W (24 V)； 20 瓦（12 伏）

循環持續時間系數：100 %

控制命令：PWM（脈寬調制直流）

抖動頻率：最好是 140 Hz

環境保護：IP 65
