  描述

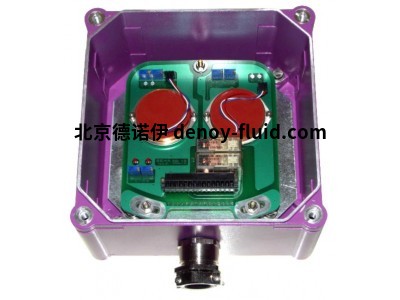

德國Seika SBL1S 傳感器盒是一個鋁壓鑄外殼 (IP65)，帶有兩個用于單軸傾角測量的集成傳感器。

此外，傳感器盒包含一個 4 至 20mA 電流歸一化放大器，一個具有 0 至 5 伏電壓輸出的電壓歸一化放大器。放大器包含有源低通濾波器，其上限頻率或建立時間常數可以在測量任務的寬范圍內調整，以及干擾電壓濾波器以確保 EMC。傳感器和放大器與外殼以及彼此之間是電隔離的，從而避免了由未定義的接地電流引起的干擾信號。

SBL1S 有兩個分配給電壓輸出的開關輸出，每個都帶有一個安全繼電器。使用兩個螺旋微調電位器，可以在測量范圍內設置兩個觸發閾值；如果超過它們，則分配的繼電器會斷開。對于外部，每個繼電器都有一個獨立的斷開觸點和閉合觸點。開關滯后可以選擇適應測量任務。

電子溫度補償可顯著降低所用傳感器的靈敏度溫度誤差。

緊密的金屬電纜密封接頭和傳感器盒的穩定全金屬主體使這種高質量的測量系統能夠在惡劣的操作條件下使用。



采用

SBL1S 用于必須在惡劣環境中實施精確的傾角測量，同時考慮到特殊的安全要求。 SBL1S 成功用于建筑、采礦和農業機械，尤其是大型露天采礦設備、運輸和輸送系統、船舶、過程和自動化技術以及一般機械工程。



技術規格

接線端子 15 針 x 1.5mm2（插入式接線板）

電纜套管 PG21（帶集成應力消除夾的金屬版本）

測量范圍、分辨率等取決于所使用的 SEIKA 傳感器

防護等級 IP65

任何安裝位置

測量液位（N、NB 傳感器） 3 個外殼主液位

平行于外殼底部的測量平面（NG..sensor）

工作溫度 -40...+85°C

通道 1 4 至 20mA 電流接口

回路端電壓 10V ... 30V

最小回路電流 2.5mA ... 3.5mA

最大回路電流 22mA ... 26mA

測量信號回路電流 4...20mA（傳感器中間位置 12mA）

調節控制信號零（12mA），增益

最大負載電阻 500 歐姆（在 24 伏回路工作電壓下）

通道 2 0 至 5 伏電壓和繼電器輸出

工作電壓12V或24V

工作電流約 5mA

標準化測量輸出電壓范圍 0.5V ... 4.5V

測量信號零電壓2.5V

最大輸出電壓范圍 0.05V ... 4.95V

輸出電阻 100 歐姆

任何電容信號輸出負載能力，考慮到動態要求

開關級兩個西門子安全繼電器 SR2A311

繼電器符合對安全相關設備的要求

每個繼電器的觸點一個獨立的開啟器和一個獨立的關閉器

觸點額定值 250 伏，6 安

調節控制信號調零（2.5V）、放大、上下觸發閾值

低通濾波器有源，四階，最小紋波

SEIKA 開發、生產和銷售用于測量物理變量的傳感器以及傳感器技術領域的電子和機械組件。 除了許多客戶特定的特殊傳感器外，用于實際發生的幾乎所有傾角測量任務的傾角傳感器和一系列帶有內部傳感器電子元件的堅固加速度傳感器構成了 SEIKA 的標準生產計劃。 德國Seika 傳感器盒鋁壓鑄外殼SBL1S
