德國SEIKA集成傳感器SBL1

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：[email protected]

產品簡介:

大型、堅固的壓鑄鋁外殼（IP65）

3.2毫米厚剛性底座PCB的角度可調、減振三點固定

集成信號調節器，帶4…20mA，2線輸出

溫度漂移補償

不需要單獨的電源電壓

所有SEIKA傳感器都適合外殼，可以安裝在不同的操作方向

根據客戶規范校準的輸出信號

傳感器和信號調節器與外殼電氣隔離

廣泛的EMC保護

高度穩定的傳感器電源電壓

10…30V端子電壓

回路電流限制

高機械過載電阻

任一連接極性

具有可選截止頻率的低通濾波器，用于抑制干擾頻率

描述

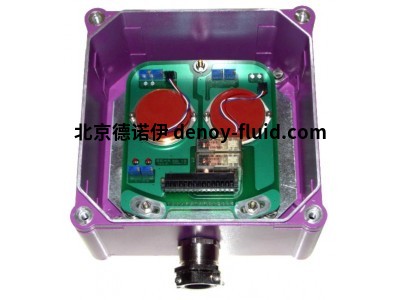

SBL1是一個大型壓力壓鑄鋁外殼（IP65），帶有用于單軸傾斜測量的集成傳感器。

除了傳感器外，該盒子還包含一個信號調節器，該信號調節器具有4…20mA、2線輸出和一個獨立的、高度穩定的電源電壓，用于從電流回路饋電的實際傳感器。此外，信號調節器包括有源低通濾波器、具有電流限制的輸出級、噪聲電壓濾波器和用于單極連接到電流回路的二極管橋，有源低通過濾器的上截止頻率/穩定時間可以被調節以適應測量任務。通過將傳感器和信號調節器與外殼電氣隔離，消除了由不需要的接地電流引起的干擾信號。

與SB2..不同，SBL1可以容納更大的傾斜儀，如NG..系列，具有更高的測量精度。特殊的電子溫度補償系統可以顯著降低所實現的傳感器的溫度靈敏度。

緊湊的PG電纜密封套和緊湊的外殼尺寸與2線連接相結合，使這種高質量的測量系統能夠在惡劣的操作條件下使用。

產品參數:

端子3 x 1.5mm2（2個信號+1個接地）

電纜固定PG21（帶集成應力消除夾的金屬）

測量范圍、分辨率等取決于實施的SEIKA傳感器

防護等級IP65

安裝方向任意

測量平面（N..，NB..傳感器）3個主殼體平面

平行于外殼底部的測量平面（NG..傳感器）

端子電壓10V。。。30伏

最小回路電流2.5mA…3.5mA

最大回路電流22mA。。。26毫安

輸出回路電流4…20mA（傳感器零位為12mA）

可調變量零（12mA），放大

最大負載電阻500歐姆（在24伏電源電壓下）

工作溫度-40…+85°C
