德國SEIKA電容式介電液體傾角儀NA3-30低誤差 高信噪

描述

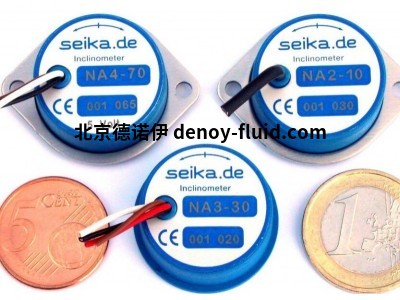

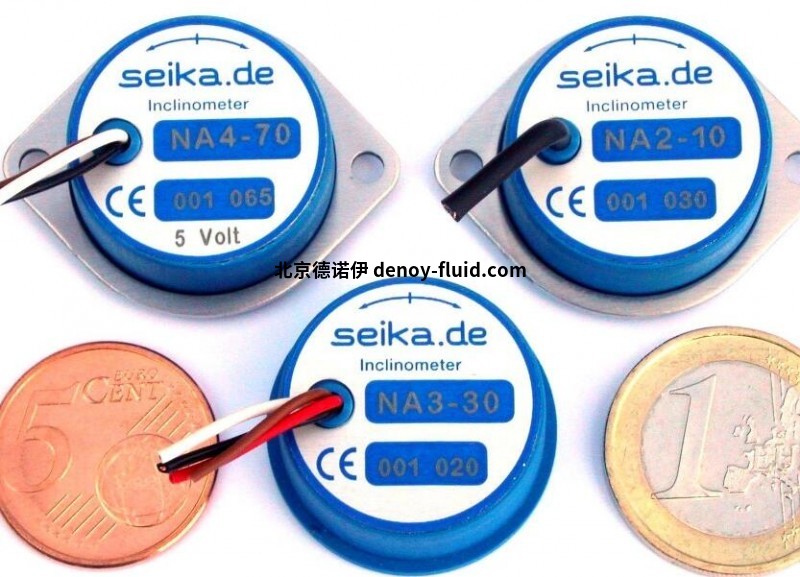

電容式介電液體傾角儀 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的傳感器電子設備。它們由高度穩定的激光微調信號調節器組成，具有溫度漂移的電子補償、高度穩定的電源電壓調節電路和測量信號的低通濾波以消除不需要的噪聲。

應用



NA2、NA3 和 NA4 可用于需要小而輕的設備、可替換性、相對較大傾角的測量和標準化的模擬電壓輸出信號的測量。



測量?jī)x器和檢查設備、水上、陸地和空中交通工具、自動化和安全技術、起重機和起重設備、機器人、科學設備制造、醫學和電信以及導航系統中的傾角測量是典型例子。



技術規格



電源電壓 1) 9V … 30V DC



當前繪制的約。 2mA 參考電壓輸出 3) 5,00 伏



外部調節電源電壓 2) 5 Volt 參考電壓的溫度漂移 <25 ppm/k



使用外部電源電壓 5V 時消耗的電流約為1mA 參考電壓輸出電流 5mA



工作溫度 +85°C 輸出電阻100 歐姆



工作溫度 -40°C 防護等級 IP 65



存儲溫度 +90°C 重量（傳感器不包括安裝環和電纜） 18,5 g



儲存溫度 -55°C 環境濕度 0… r.F.



信號輸出處的信噪比 (0…10kHz) <150µvss>85dB

常用型號:
