Hellma光學浸沒式探頭Excalibur HY 25用于衛生過程中的傳輸測量

Hellma光學浸沒式探頭Excalibur HY 25

用于過程分析技術 （PAT） 的光學浸沒式探頭

Hellma Analytics的Process Probes可用于各種應用。我們的團隊在需要流程效率的各個領域?yàn)楣こ處煛?/span>

開發人員和分析師提供支持。它們有助于根據各個過程條件、測量原理和技術要求選擇探頭。

類別

XP = 極其精確

此類探頭的特點是單片式高精度測量頭。當測量結果的準確性和可重復性具有最高優先級時，它們是良好選擇。

HY=衛生

此類探頭特別適用于衛生要求高的生產過程。一些探頭提供額外的 3-A 認證，特別適用于食品工業以及制藥

或生物技術行業。

HD = 重型（Axiom 技術）

此類探頭具有金屬密封件，具有高的堅固性。當高壓和高溫的惡劣工藝條件占主導地位時，它們是良好選擇。

根據測量原理的探頭模型

XP系列測量原理

傳輸 Excalibur XP 12,20,25：彈性體密封測量頭，提供準確可靠的測量結果

轉弦 Falcata XP：高性能測量頭，提供準確可靠的測量結果

ATR Katana XP：適用于強吸收介質和濃度

反射Gladius XP：專為反射測量而設計，可實現最大的測量性能CE

HD系列測量原理

傳輸 Excalibur HD FPT：由于采用金屬密封結構，適用于惡劣的工藝條件。

HY系列測量原理

傳輸Excalibur HY 25 （3-A）：此類探頭特別適用于衛生要求高的生產過程

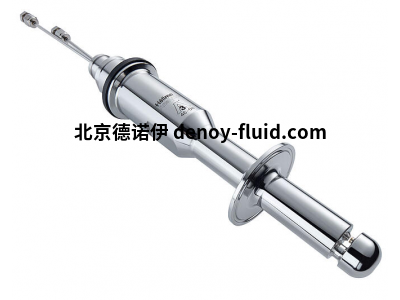

Excalibur HY 25：

用于衛生過程中的傳輸測量。特殊的衛生設計最大限度地減少了殘留物的粘附，并實現了更有效的清潔。

特點

3-A認證，F(xiàn)DA批準的材料

免維護金屬密封件

探針筒直徑： 25 mm

技術參數

型號系列 Excalibur HY 25

測量原理 傳輸

外徑 25 mm（衛生）

光程/焦距 1 毫米

光程容差 ± 0.025 mm

光學材料 藍寶石

探頭本體材料 不銹鋼 （316 L） 電拋光

密封技術 軟焊接（Au、Sn）

光譜范圍 近紅外

波長 近紅外：800 nm - 2300 nm

光纖連接 用于 1“ 管的 F-SMA 插座和衛生外殼

連接 光纖纖芯直徑600μm，數值孔徑0.22

光纖技術 標準光纖

過程連接 夾具接頭 DIN32676–A–64,0 （DN50 / 2“） B 型

最大壓力 16 bar（150 級，RT 超壓，200 °C 時 11 bar，300 °C 時 10 bar，400 °C 時 6,5 bar）

最大浸入深度 75 毫米

最小浸入深度 38 毫米

附加功能 沒有

清潔選項 不得超過 CIP/SIP（就地清潔和滅菌）、溫度和壓力規格，只能使用保護蓋進行高壓滅菌

溫度限制 光連接時最大 T 值 150 °C（85 °C für ATEX，法蘭最高可達 140°C，符合 DIN 32676 標準）

溫度 5 °C 至 140 °C

壓力 -1 bar 至 16 bar

交貨 光學浸入式探頭、手冊、客戶圖紙、壓力測試證書、最終光學檢驗報告、運輸包裝、 3-A證書（FO-3-A-001）。

貨號 PHAASPANHTSM075N

Hellma光學浸沒式探頭Excalibur HY 25
