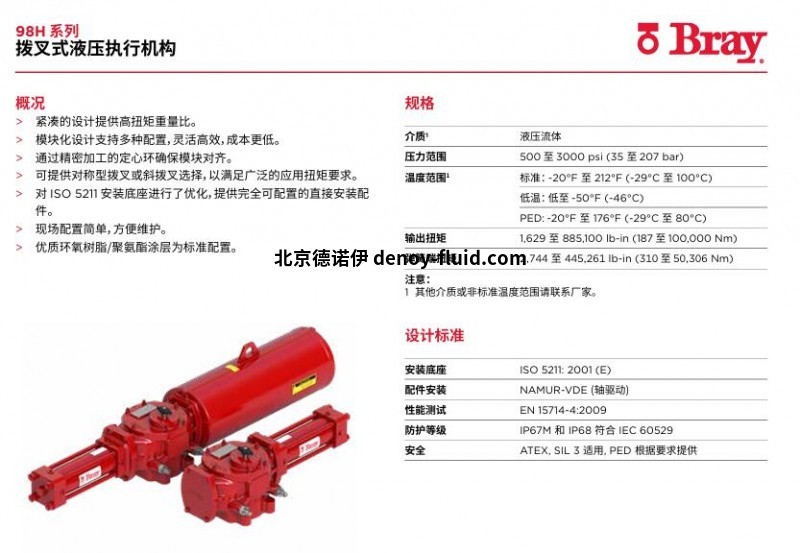

bray 98H 系列定心環模塊對準撥叉式液壓執行機構

技術規格

撥叉式液壓執行機構 - 98H系列

輸出扭矩

1,629至885,100 in-lb

(187至100,000 Nm)

控制選項

開/關、限流、直接傳動、彈簧回位

溫度范圍

-50°F至212°F

(-46°C至100°C)

動力源

液壓

最大許用操作壓力

500 - 3000 psi

(35 - 207 bar)

防護等級

IP66/IP67M，符合IEC 60529標準

安裝

ISO 5211: 2001(E)、MSS SP-101-1989

供應介質

液壓流體（標準內件）- ISO VG 32/46，ISO-L-HV，閃點 > 157°C

認證

ATEX，PED，SIL 3

測試標準

EN 15714-4:2009

選項

對稱撥叉、傾斜撥叉、延長止動、液壓超控、頂起螺栓、頂起螺栓齒輪驅動超控、液壓減震器、部分行程/鎖定

閥門兼容性

球閥、蝶閥

Applications

緊急關斷

特點和優勢

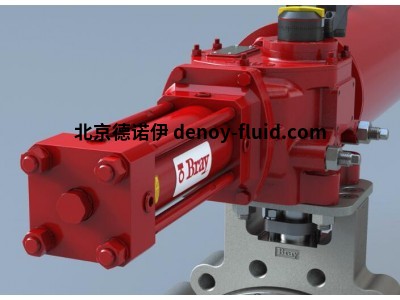

經過卓越設計和精密制造的博雷98系列液壓執行機構是我們模塊化且完全可配置的產品線的一部分，經優化可直接安裝在博雷閥門上，可提高靈活性和效率并降低成本。98系列執行器主要用于最大壓力為3000 psi (207 Bar)和溫度范圍在-50°F (-46°C)至212°F (+100°C)之間的液壓操作。

特征

緊湊的設計具有較高的扭矩/重量比

模塊化設計便于現場配置

通過精密機加工定心環來確保模塊對準

輸出扭矩范圍為1,629至885,100 in-lb (187至100,000 Nm)

彈簧端部扭矩范圍為2,744至445,261 in-lb (310至50,306 Nm)

標準高級環氧/聚氨酯涂層

工作條件

壓力范圍：500 - 3000 psi (35 - 207 bar)

媒介：液壓流體

溫度范圍選項：

標準：-20°F至212°F (-29°C至100°C)

低溫：低至-50°F (-46°C)

PED：-20°F至176°F (-29°C至80°C)

扭矩基準：安裝尺寸，符合ISO 5211: 2001(E)標準

配件：軸傳動配件安裝，符合NAMUR-VDE標準

性能測試：EN 15714-4:2009

進入防護：IP67M和IP68，符合IEC 60529

安全性：ATEX、SIL 3適用、PED（根據要求）

執行機構

適用于所有流程的執行機構和操作器。電動、氣動、撥叉式及手動

撥叉式液壓執行機構

98H 系列

輸出扭矩

1,629至885,100 in-lb

(187至100,000 Nm)

溫度范圍

-50°F至212°F

(-46°C至100°C)

最大許用操作壓力

500 - 3000 psi

(35 - 207 bar)
