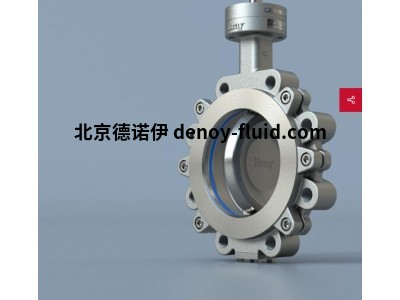

bray 4-Cx雙偏心雙偏置蝶閥采用可調節動負載閥桿密封

技術規格

Double Offset - 4-Cx.

尺寸范圍

DN80 to 400

溫度范圍

-29°C至260°C

最大許用操作壓力

40 bar

閥體類型

對夾 | 支耳

密封測試

EN 12266-1 A級

閥門設計

EN 12569 | EN 593 | NE 167

材料標準

EN 16668 | AD2000 W0

打標

EN 19 | DIN EN IEC 61406 | DIN 91406

上法蘭

ISO 5211

法蘭鉆孔

EN 1092-1 PN 10 | PN 16 | PN 25 | PN 40

結構長度

EN 558 Series 20, Series 25

符合標準聲明

CE | UKCA

壓力設備指令

2014/68/EU | PE(S)R

機械指令

2006/42/EC

大氣爆炸

ATEX (2014/34/EU)

逸散性排放

ISO 15848-1 | TA-Luft VDI 2440

安全完整性等級

IEC 61508 3級（SIL 3能力）

閥體材料

Carbon Steel (EN 1.0619) | Stainless Steel (EN 1.4408)

閥板材料

不銹鋼（EN 1.4408）

閥桿材料

不銹鋼（EN 1.4542）

閥座材料

配彈性增能器的RPTFE

應用

工藝、酸性氣體、蒸汽、真空、水和廢水

特點和優勢

基于博雷屢獲殊榮的專利設計，這款雙偏置高性能蝶閥經過精密設計，可在高溫、高壓、高循環和關鍵服務應用中提供質量、價值和可靠性。這款用途廣泛的閥門采用可調節的動負載閥桿密封和經過認證的低排放填料。

A. 旅行停止

集成在頂部法蘭中，可實現不間斷的閥孔，優化流路并減少潛在的湍流。堅固的行程止動器優于銷釘式設計，因?yàn)樗峁┝烁蟮募羟忻娣e以承受更高的扭矩負載。

B. 閥桿設計

高強度閥桿設計兼具防噴功能，可確保安全運行和超長使用壽命。

C. 閥桿填料

完全可調、活負載和可現場更換的閥桿填料經認證符合國際無組織排放標準。

D. 閥座設計

通電彈性閥座提供雙向零泄漏密封，可自行調節，并與管路介質隔離。

E. 壓力輔助密封

在低壓和高壓下實現最佳的雙向密封性能。

F. 圓盤設計

雙偏置閥桿和圓盤設計可減少閥座磨損、降低扭矩并確保延長使用壽命。

G. 全平面閥座擋圈

不間斷設計提供了高完整性的密封面，配合法蘭之間可選擇面對面密封。

H. 閥桿軸承

頂部和底部軸承牢牢地支撐著閥桿，具有出色的耐腐蝕性，并能最大限度地減少偏差。

雙偏心

4-Cx。

尺寸范圍

DN80 to 400

最大許用操作壓力

40 bar

溫度范圍

-29°C至260°C
