HEB標準氣缸NOZ161型螺桿設計行程可達 3000 mm

HEB 標準氣缸

標準化質量 - 堅固可靠的標準氣缸

符合 DIN/ISO 6020/1 （Cetop R58H）、ISO 6022 （DIN24333/Cetop RP73H） 和 ISO 6020/2 （DIN24554） 標準氣缸可用作眾多應用中的可靠驅動元件。HEB為您提供各種可能的高性能變型，活塞直徑可達200 mm，行程長度可達3000 mm，公稱壓力可達250 bar。



從具有固定位置傳感功能的標準氣缸到差速器氣缸或同步氣缸 - HEB 為您的每個要求提供優秀的液壓缸。



HEB 的模塊化產品系列允許輕松定位，并允許您根據您的要求輕松組裝正確的氣缸，例如具有連續活塞桿和終端位置阻尼的標準氣缸或帶有終端位置位置檢測的標準氣缸。

緊固類型和功能類型可以單獨組合。



許多其他選項，如密封類型的選擇、通過排放螺釘排氣和可選的防旋轉裝置，完善了該系列。HEB提供各種標準氣缸。



HEB NOZ161 |NOZNI161

- 符合 ISO6020-1 和 CETOP R 58H 的標準氣缸

圓缸采用久經考驗的螺桿設計，尺寸、活塞 Ø、活塞桿 Ø，設計符合 ISO 6020/1 和 CETOP R 58H。活塞 Ø 和活塞桿 Ø 符合 DIN/ISO 3320 標準。 行程可達 3000 mm。 NOZNI161 集成了接近開關。



類型： 標準氣缸

公稱壓力： 160 bar

測試壓力： 240 bar

最大行程： 3000 mm

活塞直徑： 25 至 200 mm

結束位置查詢： 有



應用： 模具制造、模具制造、夾具制造

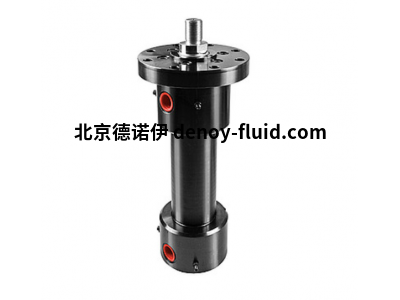

HEB NOZ161-102-63/36/50-206/B1/AG/S37



HEB NOZ251 |NOZNI251

- 符合 ISO6022 和 CETOP RP 73H 的標準氣缸

圓缸采用成熟的螺桿結構，尺寸、活塞 Ø、活塞桿 Ø，設計符合 DIN24333、ISO 6022 和 CETOP RP 73H。活塞 Ø 和活塞桿 Ø 符合 DIN/ISO 3320 標準。 行程可達 3000 mm。 NOZNI251 集成了接近開關。



類型： 標準氣缸

公稱壓力： 250 bar

測試壓力： 375 bar

最大行程： 3000 mm

活塞直徑： 50 至 160 mm

結束位置查詢： 有



應用： 模具制造、模具制造、夾具制造

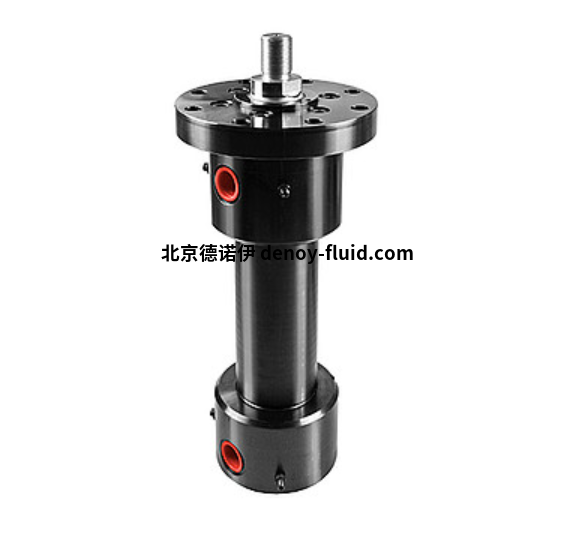

HEB NOZ251-100-80/50/50-206/B1/AG/S37





HEB DIN24554

- 符合 ISO6020-2 和 DIN24554 的標準氣缸

圓形氣缸采用成熟的螺釘結構，基于方頭設計原理和符合DIN24554的螺紋氣缸設計?；钊麠U運行表面硬化、研磨和拋光?；钊?Ø 和活塞桿 Ø 符合 DIN/ISO 3320 標準。 行程可達 3000 mm。



類型： 標準氣缸

公稱壓力： 160 bar

測試壓力： 240 bar

最大行程： 3000 mm

活塞直徑： 25 至 200 mm

結束位置查詢： 有



應用： 模具制造、模具制造、夾具制造

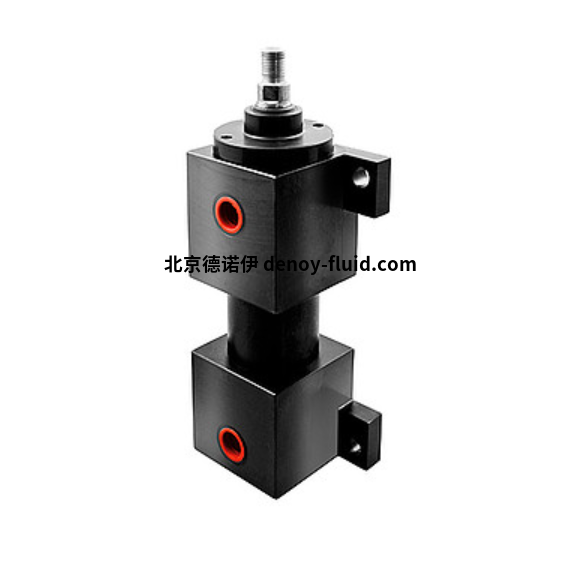

HEB DIN24554-ME5-50/22/50-206/B1/0/0/1/1



HEB是液壓缸的領先制造商之一，提供全面的產品和服務。并在世界各地設有外國代表處。此外，弗萊堡工廠還開發和生產高質量的圓形和塊狀氣缸、法蘭和旋入式氣缸、標準和位移測量氣缸、鎖定和多位置氣缸以及高度專業化的定制產品。



HEB 液壓缸自1996年以來一直按照DIN EN ISO 9001認證的質量管理體系制造。這確保了高水平的質量、低維護操作和較長的使用壽命。



HEB液壓缸在全球廣泛應用于以下各行各業：

工具和模具制造

機床制造

通用機械和專用機械結構

壓鑄鋁

去毛刺工具制造

汽車

熱成型



原裝HEB 液壓缸標配研磨和硬鉻活塞桿。珩磨和軋制密封表面可減少摩擦和磨損，從而大限度地減少維護 - 例如，通過預防性密封更換。精確可調的行程和緊湊的氣缸設計還可以節省空間、重量、能源并最終節省成本。
