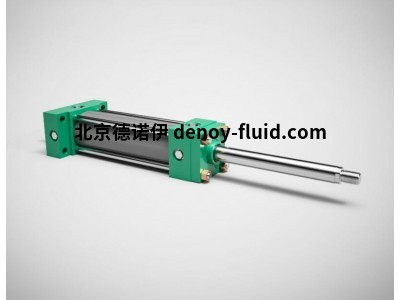

storzhydraulik ZG 1605標準液壓缸同步氣缸拉桿相互連接

了解詳情： 這些液壓缸是根據模塊化原理設計的，兩側都有活塞桿。缸筒、缸蓋和缸底通過拉桿相互連接，是國際標準化 160 桿拉桿液壓缸系列的合理補充。

它們的組件與標準化的 ZBD 1605 系列基本一致。

每個活塞直徑有兩個活塞桿直徑

高可用性、備件庫存和面向未來的設計

作為 Storz ZBD 1605 系列液壓缸的補充，其設計符合 ISO 6020/2 和 DIN 24554 標準。

提供 3 種標準安裝類型

多種密封形式可供選擇，應用范圍廣泛

技術數據

額定壓力：160 巴（16 兆帕）

靜態測試壓力：240 巴（24 兆帕）

活塞直徑： 25-200 毫米

面積比 j：1,25 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 0,5 m/s，取決于密封件類型

工作介質

礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

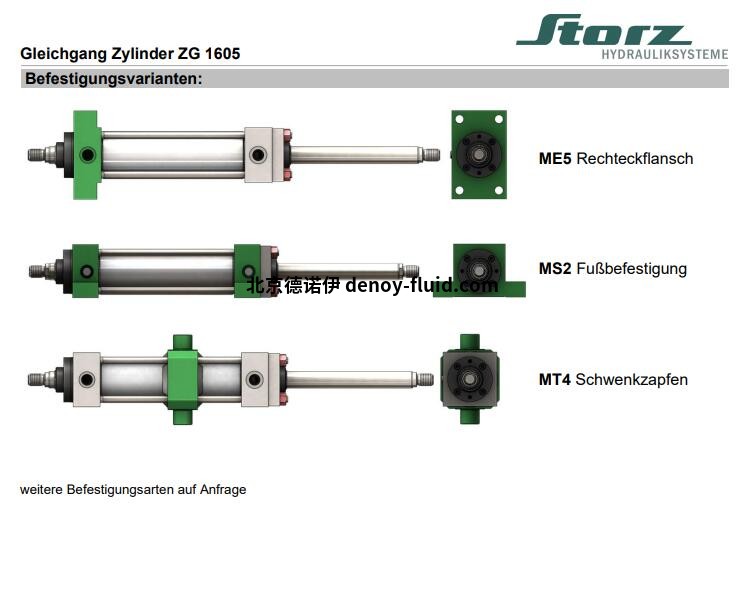

安裝類型

zg1605me5

氣缸蓋上的 ME5 矩形法蘭

zg1605ms2

MS2 側腳安裝

ZG1605MT4

MT4 可變耳軸

符合 DIN 和 ISO 標準的液壓缸

ZG 1605 - 標準液壓缸（ISO 6020/2） - 公稱壓力 160 巴，活塞桿位于兩側

除了按照 ISO 6020/2 和 DIN 24554 標準設計的 Storz ZBD 1605 液壓缸系列外，還開發了同步液壓缸 ZG 1605 系列。

ZG 1605 系列同步液壓缸。這些液壓缸的活塞桿從兩側伸出。

活塞桿。其組件與標準化 ZBD 1605 系列基本相同。

每個活塞直徑有兩個活塞桿直徑。

液壓缸系列按照模塊化原則設計。氣缸管、氣缸蓋和氣缸底座通過拉桿相互連接。

通過拉桿相互連接。標準配置有 3 種安裝方式。

為了保證液壓缸的廣泛應用，有多種密封形式可供選擇。

可供選擇。在此，我們?yōu)橛脩籼峁┑囊簤焊紫盗惺菍H標準化的

標準的 160 桿拉桿液壓缸系列。高可用性、備件庫存和面向未來的設計保證。

這些都是該氣缸系列的顯著特點。
