heb滑塊單元VE250型閘閥單元用于吸收側向力

HEB 滑塊單元

兩種功能合二為一 – 用于吸收側向力的滑塊單元

滑閥單元是基于客戶和需求進一步開發HEB經過驗證的液壓缸的一個例子。滑塊單元在一個組件中體現了兩種功能，基本上只不過是一個帶有集成導向柱的圓形圓柱體。這消除了額外的外部導軌來吸收橫向載荷的需要。



滑塊單元帶來有針對性的使用武力?；瑝K單元頭部的大導向長度可吸收極端的側向力。緊湊的設計和高質量標準使閘閥單元成為去毛刺工具制造和機械工程的流行氣缸。這樣可以節省您的空間并最終節省成本！



HEB 的模塊化產品系列允許輕松定位，并允許您根據您的要求輕松組裝正確的氣缸，例如帶位置開關的滑塊單元和帶有 2 或 4 個導向柱的滑塊單元。HEB根據需要提供不同的活塞直徑和沖程。



許多其他選項，如密封類型的選擇、標準化和改進的凹槽尺寸以及用于在更高壓力下鎖定的銷孔，完善了該系列。HEB提供各種滑塊單元。



HEB VE250 - 滑塊單元

用于吸收側向力的滑塊單元。活塞桿和導桿運行表面鍍硬鉻，研磨和拋光，堅固的滑動軸承，帶有縱向凹槽?；钊?Ø 和活塞桿 Ø 符合 DIN/ISO 3320 標準。 行程可達 500 mm。



類型： 閘閥單元

公稱壓力： 250 bar

測試壓力： 350 bar

最大行程： 500 mm

活塞直徑： 25 至 63 mm

結束位置查詢： 有



應用： 模具制造、模具制造、夾具制造、去毛刺技術

HEB VE250-1-40/2/17-206/F1

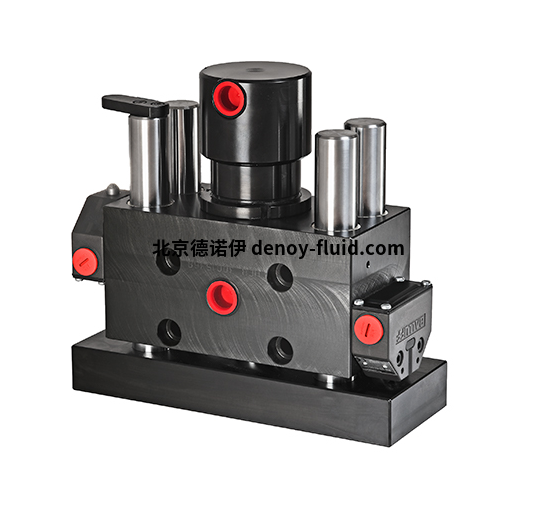

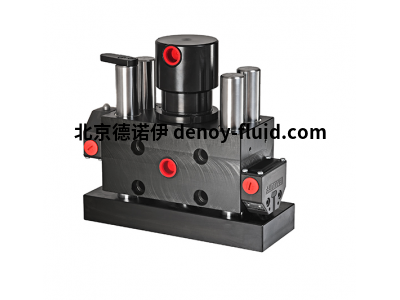

HEB VE250RE - 帶機械開關的滑塊單元

滑塊單元，用于通過外部機械開關吸收側向力。活塞桿和導桿運行表面鍍硬鉻，研磨和拋光，堅固的滑動軸承，帶有縱向凹槽。活塞 Ø 和活塞桿 Ø 符合 DIN/ISO 3320 標準。 行程可達 500 mm。



類型： 閘閥單元

公稱壓力： 250 bar

測試壓力： 350 bar

最大行程： 500 mm

活塞直徑： 25 至 63 mm

結束位置查詢： 有



應用： 模具制造、模具制造、夾具制造、去毛刺技術

HEB VE250RE-1-40/2/17-206/F1



HEB是液壓缸的領先制造商之一，提供全面的產品和服務。并在世界各地設有外國代表處。此外，弗萊堡工廠還開發和生產高質量的圓形和塊狀氣缸、法蘭和旋入式氣缸、標準和位移測量氣缸、鎖定和多位置氣缸以及高度專業化的定制產品。



HEB 液壓缸自1996年以來一直按照DIN EN ISO 9001認證的質量管理體系制造。這確保了高水平的質量、低維護操作和較長的使用壽命。



HEB液壓缸在全球廣泛應用于以下各行各業：

工具和模具制造

機床制造

通用機械和專用機械結構

壓鑄鋁

去毛刺工具制造

汽車

熱成型



原裝HEB 液壓缸標配研磨和硬鉻活塞桿。珩磨和軋制密封表面可減少摩擦和磨損，從而大限度地減少維護 - 例如，通過預防性密封更換。精確可調的行程和緊湊的氣缸設計還可以節省空間、重量、能源并最終節省成本。
