storzhydraulik ZT 212雙作用單作用標準化伸縮式液壓氣缸

符合 DIN 和 ISO 標準的液壓缸

伸縮式油缸由多個相互擠壓的油缸管組成，因此可以產生比其長度更大的沖程。

ZT 212 - 伸縮式液壓缸（Storz 標準） - 公稱壓力 120 bar (12 MPa)

安裝類型

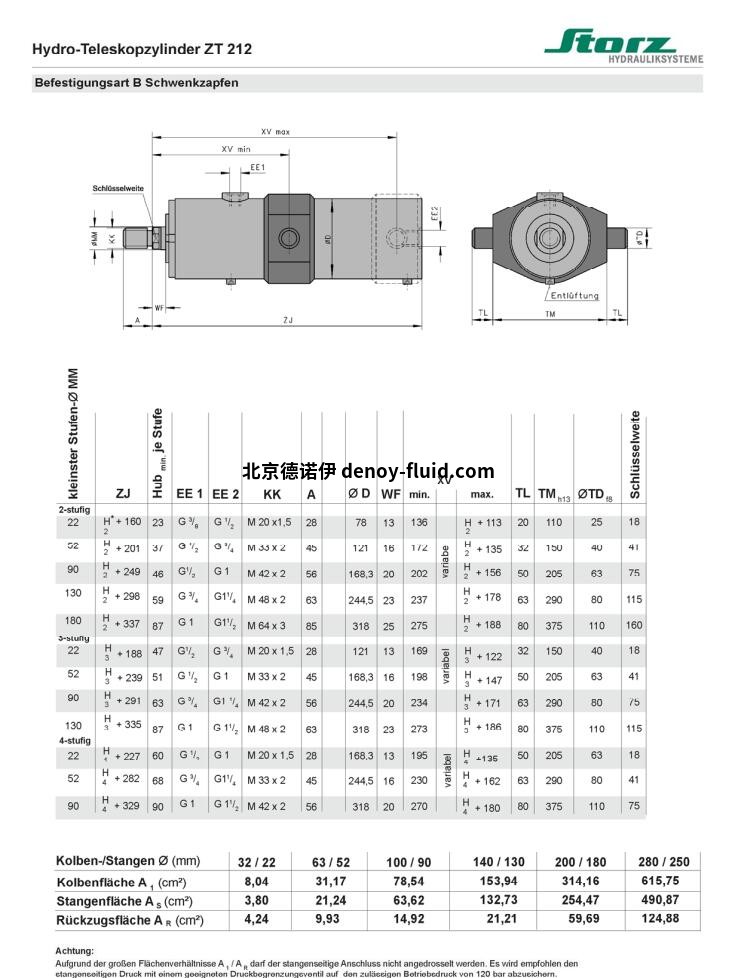

zt_b

B 耳軸

zt_ca

CA 缸蓋上的圓形法蘭

zt_cb

氣缸底部的圓形法蘭

zt_db

DB 氣缸底部的連接眼

zt_ea1

EA-1 腳座安裝至活塞 ø100

zt_ea2

EA-2 安裝在活塞上的腳座 ø140

注意事項

由于面積比 A , /A 較大，棒側連接不得節流。建議

建議使用合適的泄壓閥將桿側壓力降至允許的工作壓力 120 巴。

H* = 行程 (mm)

值得了解： 伸縮式油缸有雙作用和單作用兩種型號。

標準化

4 級型號

有 6 種安裝方式可供選擇，應用范圍廣泛

技術數據

額定壓力：120 巴（12 兆帕）

靜態測試壓力：180 巴（18 兆帕）

活塞直徑： 32 - 280 毫米

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm/s² 10...600 mm/s²

提升速度： 0-0.5 米/秒

工作介質 符合 DIN 51524 標準的礦物油，特殊設計的 HFD 流體 HFA、HFB 和 HFC 流體
