關于HBK – Hottinger Bruel & Kjaer



HBK公司擁有Bruel & Kjaer聲學與振動和HBM測試測量品牌，是總部位于英國的思百吉集團（www.spectris.com）旗下的子公司。思百吉集團年銷售額15億英鎊，旗下的4個業務集團在全球共有約9800名員工。



關于Bruel & Kjaer



Bruel & Kjaer成立于1942年，是先進的聲音與振動測量系統制造商和供應商。我們幫助客戶測量和管理其產品與環境中的聲音與振動質量。我們關注的領域包括航空航天、太空、國防、汽車、地面交通、機場環境、城市環境、電信和音頻。



關于HBM



HBM成立于1950年，是測試與測量領域的先進制造商和供應商。從虛擬測試到真實的物理測量，HBM可為多種行業測量應用提供產品和服務。HBM產品范圍涵蓋傳感器、應變片、放大器、數據采集系統以及用于結構耐久性測試和分析的軟件。



HBM 提供各種設計和長度的位移傳感器，傳感器和探頭，他們使用電感式測量原理，確保低磨損和高可靠性，以及經過驗證的應變片測量橋！



位移傳感器 - 位移傳感器產品概述

HBM 位移傳感器和位移傳感器確保在研究、開發和生產的許多領域獲得可靠的測量結果。幾乎所有的位移傳感器都根據極其可靠的電感式測量原理工作。它們易于使用且堅固耐用，可以實現高精度，并且磨損最小。



測量原理：

光纖布拉格光柵

應變片

歸納



測量范圍：

+/- 40 毫米

+/- 1 毫米

+/- 2，5 毫米

最大 10 mm

最大 100 mm

最大 500 mm



軸直徑：



4 毫米

8 毫米

12 毫米



線性偏差



0.3%

0,05%

0,1%

0,2%



防護等級



IP66 防護等級

IP20 防護等級

IP54 防護等級

IP67 防護等級

不適用



輸出信號



納米

毫伏/伏

V



產品：



新光FS61

WA-T

WA-L

WI

DD1

W1ELA/0

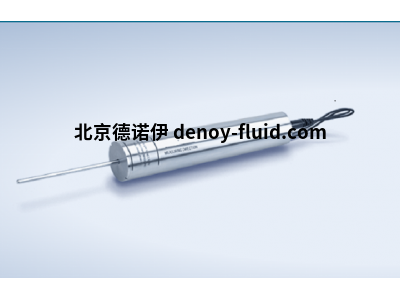

電感式位移傳感器如何工作？

電感式位移傳感器根據電感原理工作



感應工作原理

回到行動原則的基礎，可以這樣說：



金屬芯在線圈附近移動，交流電流過線圈，從而導致該線圈內線圈的阻抗和交流電阻發生變化。這種變化可以通過熟練的布線來測量和放大（參見惠斯通電橋電路，簡要解釋）。因此，位移的變化可以用電信號表示。



技術實現有不同的方法。HBM 的大多數位移傳感器設計為主動四分之一橋或半橋，然后在內部補充以形成半橋或全橋。嚴格來說，這意味著橋式電路只有一兩個部分是線圈，而其他部分由電阻表示。



為了優化線性度和溫度特性，采用特殊方法來纏繞線圈并創建磁芯。



電感式位移測量技術的優勢

由于原理原因，鐵芯與線圈之間沒有接觸，因此電感式測量原理應視為無磨損。當然，它是使用壽命和維護成本的理想選擇。根據版本的不同，只有直線導軌與導向裝置接觸探頭桿。但是，該指南可以設計得很好，因此可以使用多年而沒有任何問題。



此外，電感式測量原理的一個特點是準無限分辨率，因為與其他原理相比，它只有通過磁通量的耦合。限制在于所用放大器的技術。然而，通過現代測量技術和高質量的產品，可以實現微米范圍內的分辨率。



此外，該原理的第三個通常也是顯著的優點是特殊的四分之一橋或半橋設計。與線性可變差動變壓器 （LVDT） 相比，HBM 位移傳感器的線圈更少，因此需要的安裝空間更小。



位移傳感器產品系列 從 HBM

在解釋了 HBM 的功能和優勢之后，如何實現它們的問題仍然存在。在 HBM，電感式位移傳感器可分為三個系列：



WA-L和WA-T：“全能選手”;多才多藝;帶松動柱塞 （-L） 或探頭 （-T）

WI：價格優化;緊湊的;探針

W1ELA/0：由線圈成型機和柱塞組成的安裝變體;無外殼
