Müller 高壓側向閥概述
Müller 高壓旁路閥是帶有兩個或三個接口以及兩個切換開關位置的閥門。介質壓力范圍從真空到500bar。Müller 在這種結構型式中，閥門驅動裝置不是同軸固定布置的，而是橫側向（側面的）固定布置的。
根據類型的不同，Müller 高壓閥可以使用磁力驅動裝置或氣動/液壓驅動裝置。口徑為1.5到15mm，流量系數的帶寬（KV值）為幾升至3.5m³/ h。
特別是PCD系列的氣動閥，由于其較高的切換開關作用力，在高壓范圍和大流量之間具有特別好的使用效果。由于獨特的同軸設計結構，大多數PCD10- 和 PCD15系列的閥門在3 bar的控制氣壓下，就已經可以運轉工作了，每沖程的空氣消耗值有時僅是知名競爭對手的1/10。使用同軸閥，昂貴的壓縮空氣的消耗量會明顯下降。因此這些閥門特別節能。由于切換開關作用力非常大，所以外部控制閥可以選配附加的除垢裝置。因此，可它們也會非常適合用于高壓區域中的研磨料性介質。用戶可以根據需要，可以通過先導閥上的精細節流門閥設置切換開關時間。打開和關閉時最多可有三秒鐘的切換開關延遲。按此方式操作，就可以避免管道系統中的液壓沖擊。
Müller 產品系列通常用于最大壓力為500 bar的加氣站和,試驗臺，壓縮機系統和,液壓系統以及洗衣機中清洗設備,最高壓力500bar。
選項：
閥門可以選裝一系列的配件，例如備用先導閥，限位開關，安裝支架或各多種插頭連接，如M12 * 1 DESINA / VDMA 或者用于降低電流的特殊的PWM插頭。
常見規格：

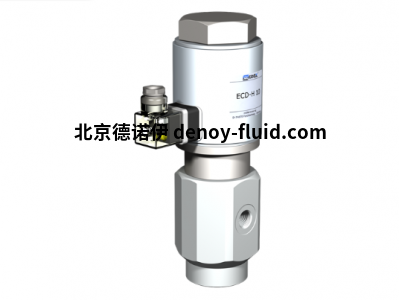

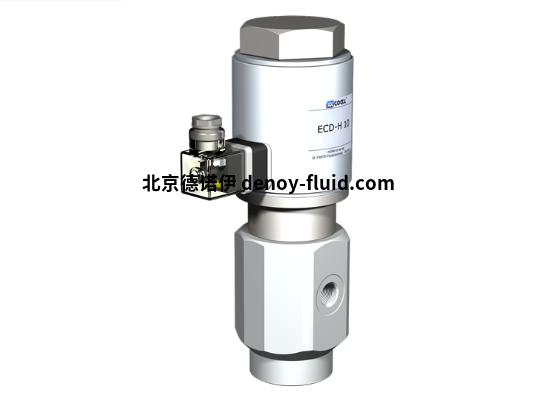

Müller ECD-H 10
Müller ECD-H 10 DR
Müller KBS 15
Müller PCD 10
Müller PCD-H 10
Müller PCD-H 15
Müller PCD 10 DR
Müller PCD-H 10 DR
Müller PCD-H 15 DR
ECD-H 10參數：
端口 螺紋 G 3/8
功能 NC / NO
壓力范圍 0-200 bar
KV值 1,5 m³/h
介質 氣態 液態
流向 A B 如標注所示
開關周期 100 1/min
開關時間 打開 250 ms
關閉 110 ms
介質溫度 DC -20 °C — +100 °C
AC -20 °C — +100 °C °C 直接安裝的先導閥
環境溫度 DC -20 °C — +60 °C
AC -20 °C — +60 °C °C 直接安裝的先導閥
重量 6,0 kg
標稱電壓 Un 24 V DC +5% / -10%
Un 230 V 40-60 Hz AC +5% / -10%
防護等級 IP65 (P54) DIN 40 050
負載率 ED 100%
連接 按DIN EN175301-803標準的插頭, 形式A 4個位置X90°, 電線直徑 6-8 mm
