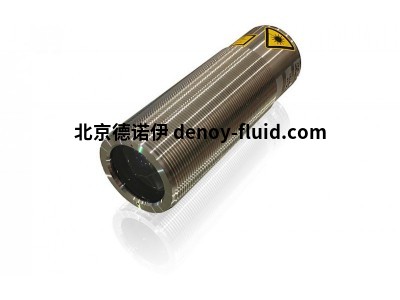

Tippkemper 激光距離傳感器LDx系列

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：[email protected]

產品參數:

氣體防爆保護名稱II 2（1）G Ex db[op is Ga]IIA T3 Gb

用于防爆區（0）、1、2

測量方法飛行時間測量

符合EN 60825-1的2級光源激光器

最大光輻射強度<=1mW，波長：650nm

響應時間最小0.25s，最大4.5s

污染程度4

使用類別D3A42AP1

電源電壓，Ue+24VDC

絕對最大電源電壓，Um 30VDC

電流消耗70mA

最大功耗2.4W

典型的測量公差高達10m:+-1mm，適用于100%的目標反射率，在低光環境中，環境溫度：25°C

最大測量公差高達10m:+-2mm，適用于強光環境下10%至500%的目標反射率

距離相關的測量增加

容忍

<=0.15毫米/米

模擬電流輸出，PNP型，4mA至20mA，短路保護

模擬電流輸出，工作范圍0.05m至30m（0.05m=4mA，30m=20mA）

模擬電流輸出，錯誤指示

3.5mA：測量無效

20.5mA：物體超出測量范圍

模擬電流輸出，分辨率1mm=0.00005mA

模擬電流輸出，負載范圍500R<=RL<=1000R

串行接口，RS 485型，格式：9600波特，8個數據位，1個停止位，無奇偶校驗，無握手

串行接口，范圍0.05m至30m

串行接口，分辨率1mm

輸入類型START輸入，PNP兼容

輸入功能“H”+24VDC：開始測量，“L”0V：停止測量

加電延遲時間500ms

外殼M42，材料：不銹鋼1.4404

外殼等級IP67

環境工作溫度范圍，Tamb-10°C至+35°C 1/-10°C至+50°C 2

儲存溫度范圍-20°C至+70°C

相對濕度15%。。。80%

激光壽命

大約的。30'000小時，通常在+20°C的外殼溫度下。在連續運行期間。緊急的

建議：當不需要測量時，將0V施加到START輸入

連接電纜

長度：5m，PUR護套，6+PE x 0.5mm2，屏蔽，無鹵素，引線編號標記，化學性能良好

阻力，阻力鏈合適

類型：LDH-AAA-FCA-TF電氣數據符合表

氣體：II 2（1）G Ex db[操作為Ga]IIA T3 Gb

ATEX:BVS 10 ATEX E 130 X

IECEx:BVS 14.0108X標準

環境溫度：-10°C至+35°C
