LAM步進驅動器

快速安裝在 DIN 導軌上

集成振蕩器

低成本版本

高達 3000rpm，1/128 步/轉

32位數學函數

lam步進驅動器

xS10 系列：包含DS10系列、LS10系列、OS10系列、AC系列、USD系列

LS10 系列

LS10步進電機驅動器系列具有出色的性價比。

它們采用開放式設計，并且由于集成在產品中的L形支撐，因此可輕松安裝在面板上。

尺寸被包含，厚度特別減小，允許在狹小的空間內包裝許多驅動器。

信號電纜和電源線的連接是通過編號的螺釘接線端子進行的，能夠容納截面達 2，5mm2 的電纜。

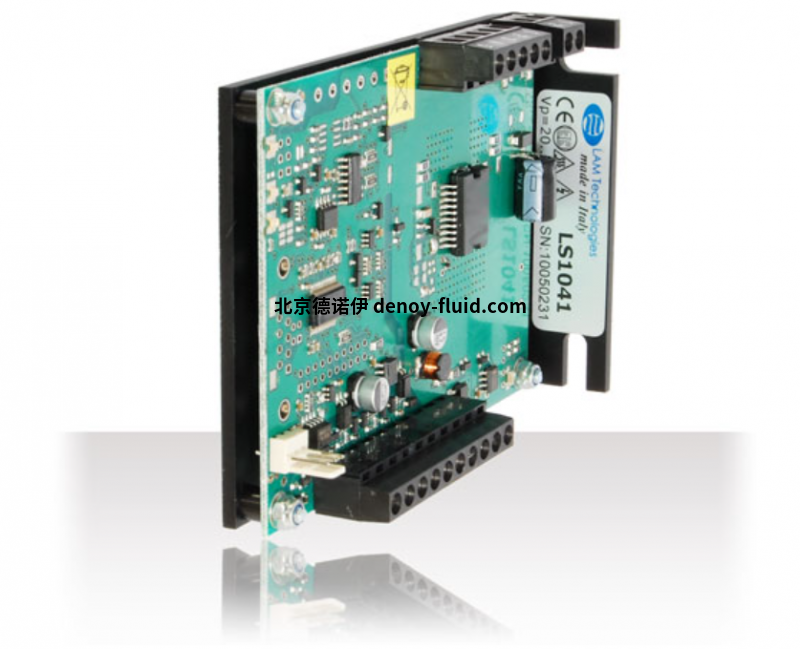

LS1041

技術數據

電源電壓     ?    ?    ?    ?    ?    ?    ?    ?    ? 從 18V 直流到 50V 直流

相電流     ?    ?    ?    ?    ?    ?    ?    ?    ?    從 0.3 臂到 1.4 臂，增量為 0.1 手臂

控制模式     ?    ?    ?    ?    ?    ?    ?    ?    ? 步驟和方向。啟動/停止

數字輸入     ?    ?    ?    ?    ?    ?    ?    ?    ? 4 種光隔離：步進、方向、使能、升壓工作電壓范圍                                                                            為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動

步驟細分                                      微步?？蛇x擇從全步到 1/128 步

步進最大頻率     ?    ?    ?    ?    ?    ?    ?  300千赫茲

保護、報警和診斷     ?    ?    ?    ?    ?   過壓和欠壓、熱、相電機中斷短路 相間、相間接地、                                                                          相電源每 個異常的統一指示

連接     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?按接線端子。電纜截面可達 AWG14

尺寸     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?78（高） x 110（長） x 25（闊） 毫米

    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?3.07（高） x 4.33（長） x 0.98（闊） 英寸

重量     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?155克/5.2盎司

LS1044

LS1048

LS1073

LS1076

LS1078

LS1084

LS1087

LS1098

交流電源版

LS1041A

技術數據

電源電壓     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?   從 16V 交流到 36V 交流

相電流     ?    ?    ?    ?    ?    ?    ?    ?    ?   從 0.3 臂到 1.4 臂，增量為 0.1 手臂

控制模式     ?    ?    ?    ?    ?    ?    ?    ?   步驟和方向。啟動/停止

數字輸入     ?    ?    ?    ?    ?    ?    ?    ?   4 種光隔離：步進、方向、使能、升壓工作電壓范圍                                                                                         為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動

步驟細分 微步。    ?    ?    ?    ?    ?    ?可選擇從全步到 1/128 步

步進最大頻率     ?    ?    ?    ?    ?    ?   300千赫茲

保護、報警和診斷     ?    ?    ?    ?    ? 過壓和欠壓、熱、相電機中斷短路 相間、相間接地、                                                                                        相電源每個異常的統一指示

連接     ?    ?    ?    ?    ?    ?    ?    ?    ?    ? 按接線端子。電纜截面可達 AWG14

尺寸     ?    ?    ?    ?    ?    ?    ?    ?    ?    ? 78（高） x 110（長） x 35（闊） 毫米

    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?3.07（高） x 4.33（長） x 1.38（闊） 英寸

重量     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?180克/6.1盎司

LS1044A

LS1073A
