意大利LAM步進驅動器XS10系列DS10直流交流

劉志慧 T21 QQ：2850590599   手機：18837112652 電話：010-64714988-171 傳真：010-64714988-667 郵件：[email protected]

LAM步進驅動器

快速安裝在 DIN 導軌上

集成振蕩器

低成本版本

高達 3000rpm，1/128 步/轉

32位數學函數

LAM步進驅動器

xS10 系列：包含DS10系列、LS10系列、OS10系列、AC系列、USD系列

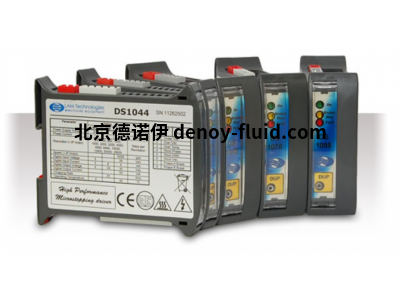

DS10 系列

DS10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。

與電機、邏輯和電源信號的連接通過有用的可拆卸接線端子實現，這些接線端子帶有編號和顏色，能夠托管截面達 2，5mm2 的電纜。

DS1041

技術數據

電源電壓     ?    ?    ?    ?    ?    ? 從 18V 直流到 50V 直流

相電流     ?    ?    ?    ?    ?    ?    ? 從 0.3 A到 1.4 A，增量為 0.1 A

控制模式     ?    ?    ?    ?    ?    ? 步驟和方向。啟動/停止

數字輸入     ?    ?    ?    ?    ?    ? 4 種光隔離：步進、方向、使能、升壓，工作電壓范圍為 3V 至 28V，                                                                            恒定電流兼容?NPN、PNP 或線路驅動

步驟細分     ?    ?    ?    ?    ?    ? 微步?？蛇x擇從全步到 1/128 步

步進最大頻率     ?    ?    ?    ? 300千赫茲

保護、報警和診斷    ?    ?   過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異                                                                                 常的統 一指示

連接     ?    ?    ?    ?    ?    ?    ?   通過功能性可拆卸接線端子。電纜截面可達 AWG14

尺寸     ?    ?    ?    ?    ?    ?    ?   100（高） x 17.5（長） x 119（闊） 毫米

    ?    ?    ?    ?    ?    ?    ?    ?    ?   3.94（高） x 0.69（長） x 4.69（闊） 英寸

重量     ?    ?    ?    ?    ?    ?    ?   160克/5.6盎司

常見型號

DS1044

DS1048

DS1073

DS1076

DS1078

DS1084

DS1087

DS1098

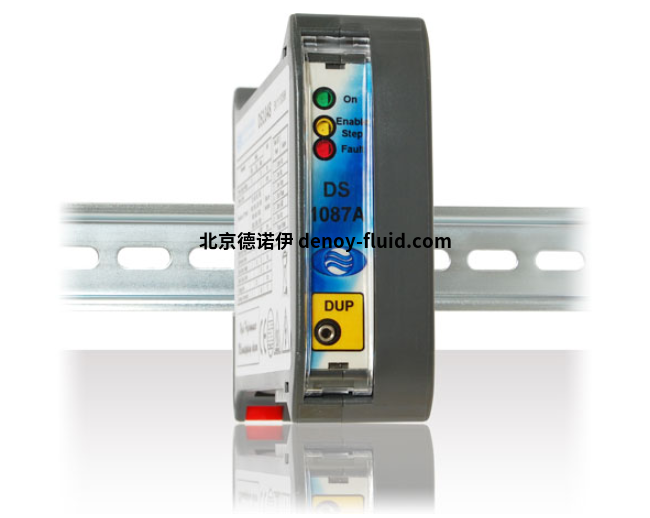

交流電源版

DS1041A

技術數據

電源電壓    ?    ?    ?    ?  從 16V 交流到 36V 交流

相電流     ?    ?    ?    ?    ? 從 0.3 A到 1.4 A，增量為 0.1 A

控制模式     ?    ?    ?    ?  步驟和方向。啟動/停止

數字輸入    ?    ?    ?    ?   4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定                                                                     電流兼容 NPN、PNP 或線路驅動

步驟細分     ?    ?    ?    ?   微步。可選擇從全步到 1/128 步

步進最大頻率     ?    ?    300千赫茲

保護、報警和診斷    ?  過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的                                                                        統一指示

連接    ?    ?    ?    ?    ?    ?  通過功能性可拆卸接線端子。電纜截面可達 AWG14

尺寸     ?    ?    ?    ?    ?    ? 100（高） x 22.7（長） x 119（闊） 毫米

    ?    ?    ?    ?    ?    ?    ?    ? 3.94（高） x 0.89（長） x 4.69（闊） 英寸

重量     ?    ?    ?    ?    ?    ? 190克/6.4盎司

?

常見型號

DS1044A

DS1048A

DS1073A

DS1076A

DS1078A

DS1084A

DS1087A
