意大利LAM高扭矩步進電機NEMA23/NEMA24系列供電24V

劉志慧 T21 QQ：2850590599   手機：18837112652 電話：010-64714988-171 傳真：010-64714988-667 郵件：[email protected]

步進電機

高扭矩密度

NEMA 標準法蘭

出色的動態性能

針對微步驅動進行了優化

提供雙軸版本

可提供定制軸和繞組

簡介

種類繁多的步進電機現貨供應，具有高扭矩、緊湊的尺寸和有競爭力的價格。

LAM技術提供高質量的步進電機及其驅動器，以提供現代和高性能的運動控制解決方案。

我們的步進電機采用標準NEMA法蘭制造，便于將其安裝在現有系統和新應用中。

扭矩高于 1.5Nm （213 oz-in） 的電機可提供單軸或雙扁平軸，以實現簡單而安全的緊固。根據要求，我們可以提供帶鍵和雙軸的步進電機。

帶 NEMA34 和 NEMA42 法蘭的步進電機具有獨立的繞組（8 線），允許它們在雙極串聯和雙極并聯中使用。

步進電機——高扭矩步進電機

高扭矩密度

NEMA 標準法蘭

出色的動態性能

針對微步驅動進行了優化

提供雙軸版本

可提供定制軸和繞組

NEMA 23系列

NEMA23 步進電機有七種不同的功率尺寸，扭矩高達 3Nm （425oz-in），始終保持標準 NEMA23 中的法蘭。

某些型號提供兩種不同的接線，以最適合應用。

電機軸的直徑為 6，35 毫米（0，250 英寸）或 8 毫米（0，315 英寸），帶扁平化（推薦用于扭矩超過 1，5Nm 213 英寸的電機）。

M1233070 和 M1233071 型號在市場上配備 NEMA23 法蘭的電機中提供最高的扭矩。

貨號 M1233011

技術數據

雙極保持扭矩        ? 0.55牛米（77盎司英寸）

雙極性相電流        ? 0.62A

轉子慣量              ? 150克-厘米 2 （0.82盎司英寸2)

長度                      ?41毫米（1.61英寸）

重量                     ? 470 克（16.58 盎司）

法蘭 NEMA 23     ?56.4x56.4毫米（2.22x2.22英寸）

潛在客戶編號     ?   ?4

全步距角     ?    ?    ?  1.8°

常用型號

M1233011

M1233012

M1233021

M1233022

M1233031

M1233032

M1233041

M1233051

M1233061

M1233062

M1233064

M1233070

M1233071

NEMA 24系列

法蘭為60mmx60mm（也稱為NEMA24）的一系列步進電機，比最常見的NEMA23略大。較大的內轉子允許在負載高慣性時提高應用的性能，因?yàn)樗纳屏穗姍C(jī)和負載本身之間的慣量關系。

不同的繞組可用于在不同速度下優化使用電機。

低相電感型號 M1243044 特別適用于以 24Vdc 供電的驅動器。

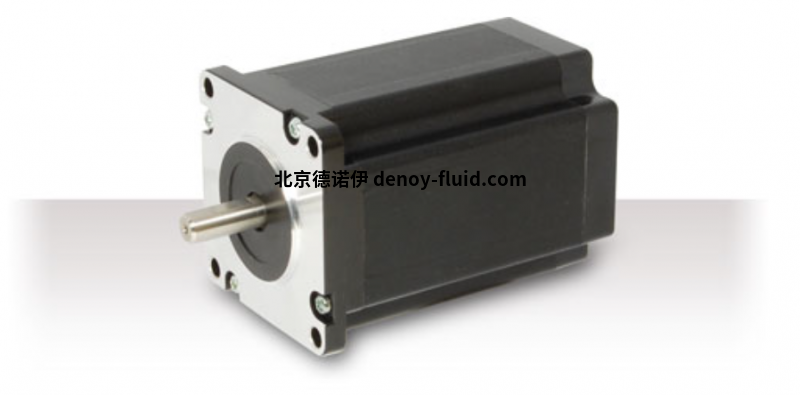

M1243042

技術數據

雙極保持扭矩     ?    ?    ?3.2牛米（453盎司英寸）

雙極性相電流     ?    ?    ?4.2A

轉子慣量     ?    ?    ?    ?  800克-厘米 2 （4.37 盎司英寸2)

長度     ?    ?    ?    ?    ?    ? 89毫米（3.5英寸）

重量     ?    ?    ?    ?    ?    ? 1400 克（49.38 盎司）

法蘭 NEMA 24     ?    ? 60x60毫米（2.36x2.36英寸）

潛在客戶編號     ?    ?    ?4

全步距角     ?    ?    ?    ?   1.8°

常用型號

M1243042

M1243044
