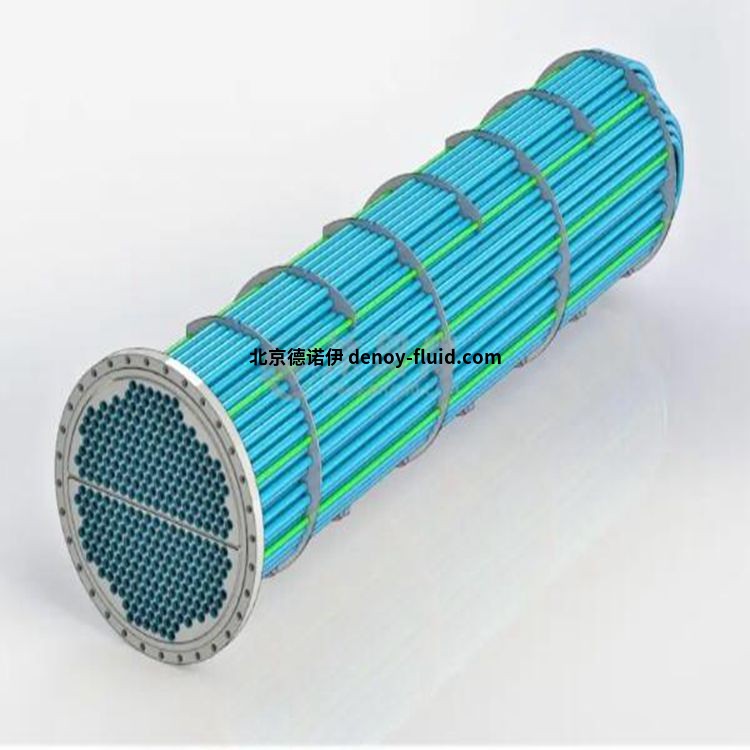

Funke換熱器TPL 01-K-26-12

FUNKE生產高品質、定制化的換熱器，并致力于提供越來越好的產品。40 多年來，我們一直是全場上創新解決方案值得信賴的品牌。我們?yōu)槲磥淼男袠I(yè)提供定制的解決方案。

Funke產品范圍

Funke管殼式換熱器

Funke板式換熱器



Funke產品型號及特點

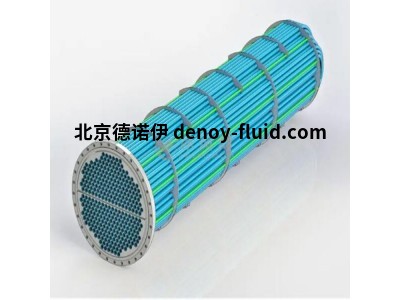

Funke管殼式換熱器

技術說明

我們采用模塊化系統結構的通用外殼和熱交換器主要用于冷卻潤滑油和液壓油或水等液體，以及通過飽和蒸汽進行加熱。水、水/乙二醇混合物或海水可用作冷卻劑。



材料標準

零件 材料標準

  BCF/BCP CCF/CCP SSCF/SSCP

內管 CuZn28Sn1As P235GH TC1 1.4571

管板 CuZn38Al-C-GM

CuZn38AlFeNiPbSn 1.4408 / P265GH / GE240 1.4408 / 1.4571

擋板 銅鋅37 1.4571 1.4571

貝殼 CuZn37PbO 5 P235GH TC1 1.4571

連接室 + 支架 EN-GJL-200 EN-GJL-200 1.4571

墊片 克林格 C4430，煉金 6375 克林格 C4430，煉金 6375 克林格 C4430，煉金 6375

涂漆層 RAL 5012，淺藍色 RAL 5012，淺藍色 染色和鈍化



管殼式換熱器

BCF 604-W-4way

圖畫編號。 750 074 020 0

序列號。 963 819

包括 1套夾腳



Funke墊片板式換熱器

FP/FPS

技術數據

每板換熱面積： 0.04 - 3 平方米

最大限度。運營壓力： 25 巴

最大限度。工作溫度： 200°C

安全

我們的板在入口和出口處配有雙墊圈，以防止兩種介質混合。如果設計為安全熱交換器，則雙板配有特殊的墊圈系統。



特別系列

安全板式換熱器 (FPDW)

用于食品和制藥應用的不銹鋼版本

冗余配置的板式換熱器，作為緊湊單元安裝在底座上，包括 切換閥、恒溫器和安全閥



特殊板材

根據應用，使用不同的板材：



1.4539 (N08904 / 904L)

1.4547 (254 SMO / S31254)

2.4066/2.4068（鎳 200 / 鎳 201）

2.4602（合金 C-22）

2.4819（合金 C-276）

2.4605（合金 59）

3.7025（鈦 Gr.1）/3.7225（TiPd，鈦 Gr.11）

鉭



板式換熱器密封

FP 05-9-1-NH

維也納 FP 05-9-1-NH

序列號：794560，ZNR 400 014 464 0



板式換熱器密封

FP 14-25-1-NH

維也納 FP 14-25-1-NH

序列號：796853，ZNR 400 014 132 0





釬焊板式換熱器

TPL

TPL 釬焊板式換熱器最初專為冷卻液壓油和機油等應用而開發，也非常適合和部署在機械和工廠工程中的其他應用過程中。TPL 滿足該領域在可靠性和熱力學效率方面的高要求 - 并且可以進行最靈活的設計！



超高的傳熱性能是通過對角介質流動以及插入流動間隙的特殊湍流板實現的，這是一項由 FUNKE 獨家開發和生產的技術。湍流板有不同的版本，使技術設計非常靈活。由于 TPL 的模塊化設計，每個單獨的流道都可以適應特定的應用。TPL 的另一個優點是它的高彈性，因為與傳統釬焊板式換熱器中使用的點焊相比，表面焊接可以在壓力下實現更高水平的安全性。例如，由于 TPL 的表面焊接，可以更好地吸收由壓力或溫度差異引起的熱交換器中的應力條件。TPL 可以普遍用于不同的媒體。由于強大的 TPL 的高熱傳遞，小尺寸和低空間要求的介質可以用于具有較高粘度的介質?？蛇x的擴展端板也便于安裝已經非常緊湊的單元。



技術數據

每板換熱面積： 0.035 - 0.286 平方米

最大限度。運營壓力： 36 巴

最大限度。工作溫度： +200°C

材料

WA 板：1.4404 (AISI 316 L)

焊料：銅 99.9% (TPL)

焊錫：不銹鋼 100% (TPLB)



GPLB

應用

許多可能的應用，包括在處理高腐蝕性介質（如導熱油）的化學設施或實驗室中的特殊應用。用于建筑服務作為循環系統分離，例如區域供熱、太陽能技術和熱泵，以及地板采暖和服務水加熱。



不銹鋼釬焊板式換熱器適用于飲用水。



技術數據

最大限度。運營壓力： 25 bar / 30 bar（標準），可根據要求提供更高的壓力

最大限度。工作溫度： +350°C（標準）

CE認證

材料

100% 不銹鋼



GPLK（帶 V 形波紋的傳熱板）

應用

主要用于供暖、空調、電機冷卻和熱回收。

可以與不同的媒體普遍使用。



技術數據

最大限度。運營壓力： 30 巴

最大限度。工作溫度： +200°C

材料

WA 板：1.4401 / AISI 316

焊錫：銅

鎳 (NPLK)



釬焊板式換熱器

ZNR 634 800 000 0（新）

TPL 01-K-26-12

焊接版

湍流板：1.4301/釬焊板：1.4404/Cu

4 x 內螺紋 G1 1/2" 帶扳手尺寸

引腳分配：

暖邊：F1 => F3 / 冷邊：F4 => F2

在前面板上：

1 個窄安裝支架 1.4301 (1

長孔 11x22mm)

在端板上：

1 個寬安裝支架 1.4301（2 個插槽

11x22mm,

距離 55 毫米）

與 TPL 01-K-26-12 類似，序列號：666900

ZNR 623 012 166 0（舊）



釬焊板式換熱器

TPL 00-L-14-22

4孔加長端板

4 x 內螺紋 G1"

像 TPL 00-L-14-22
