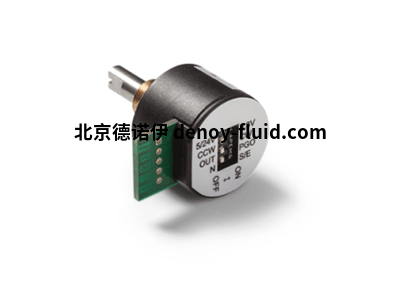

德國 ASM 角度傳感器

ASM角度傳感器通過磁性測量原理絕對檢測旋轉元件的角度位置。不易受沖擊、振動和污染的影響，POSI Red®傳感器特別適用于戶外地區的苛刻應用，它們明顯優于光學編碼器。不同類型的扁平外殼，直到M12外殼，由不銹鋼制成，可以適應各種應用。德國ASM角度傳感器

名稱。ASM 角度傳感器

模型。ASM

品牌: ASM

原產地。德國





　　ASM角度傳感器的優點。



　　- 測量范圍0°到360°



　　- 磁性測量原理



　　- 非接觸或帶軸



　　- 抗沖擊、抗振動、抗灰塵



　　- 保護等級高達IP68 / IP69



　　專門用于檢測極端環境條件下的旋轉元件的角度位置，如移動車輛、船舶、起重機、挖掘機、風電場或大型醫療設備中。



　　與光學編碼器相比，ASM角度傳感器的工作原理是以鐵磁測量標準的調制磁場為基礎。磁場調制的檢測和評估是采用多霍爾技術。



　　ASM角度傳感器的參數。



輸出



電壓0.5 ... 10V, 0.5 ... 4.5V



電流 4 ...



20mA , 3線制 PRAS20: 也是冗余的



測量范圍



0 ... 15°到0 ... 360°，增量為15°。



分辨率



模擬。0.03% (60 ... 360°), 0.1% (15 ... 45°)



線性度



量程的±0.5% (典型值)



重復性



±0.03% (60 ... 360°), ±0.1% (15 ... 45°)



外殼材料



環氧樹脂玻璃纖維，熱塑性塑料



防護等級



IP60



電氣連接



單芯3 x 0.5 mm2



重量（不含電纜）



約8克







德國ASM角度傳感器
