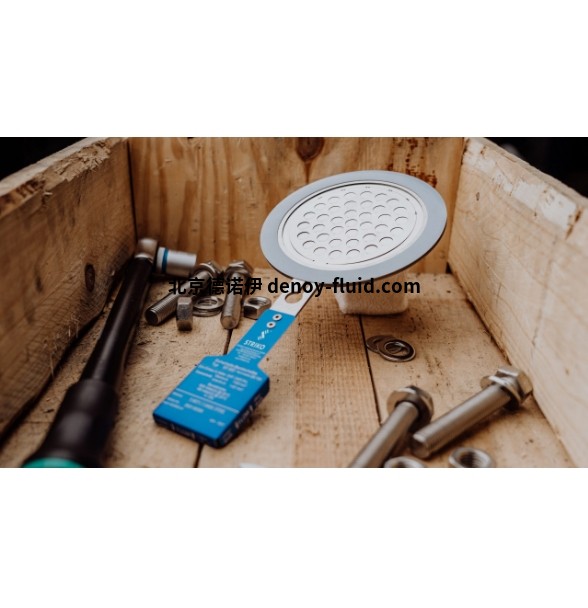

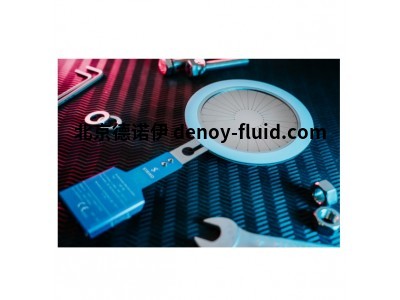

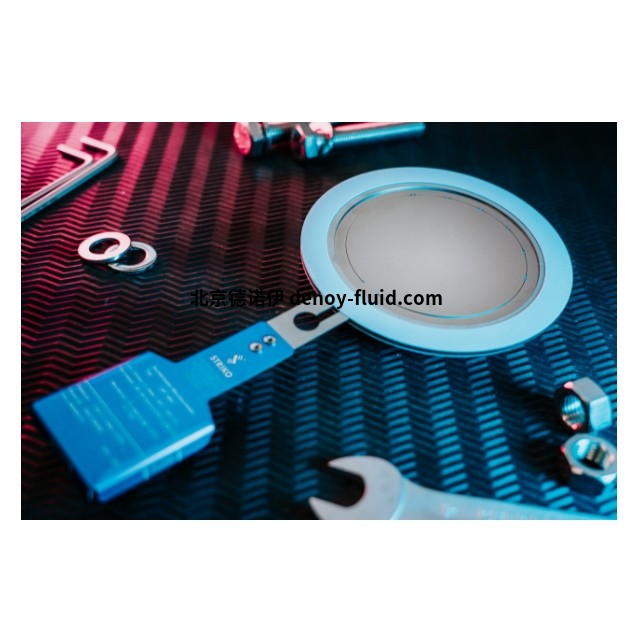

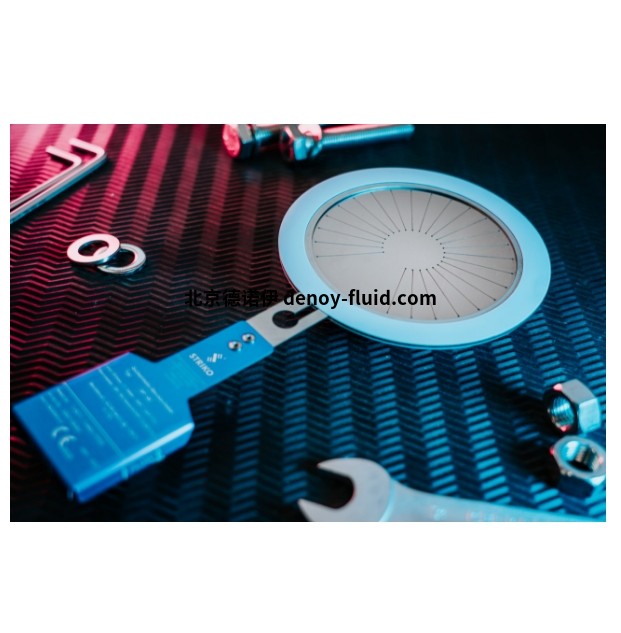

德國STRIKO扁平金屬爆破片SF-M用于超壓保護的安全裝置



STRIKO 爆破片裝置可以保護壓力容器、管道、氣瓶等免受超壓和/或欠壓的影響。STRIKO用不銹鋼、石墨和特殊材料單獨制造爆破盤。

當達到指定壓力時，爆破盤會在很短的時間內釋放幾乎整個泄壓橫截面，而不會再次關閉它。泄壓后，更換爆破片。這確保了全新的無泄漏泄壓裝置始終可用。這可以保護人員、環境和設備。

扁平金屬爆破片，可直接安裝在法蘭之間 - 無需支架，也可用于在現有系統中進行改造。多部分（由多個位置創建）爆破片主要用于固定低壓和靜態超壓和/或欠壓。

STRIKO 扁平金屬爆破片 SF-M 是一種用于超壓保護的安全裝置，采用多層金屬復合結構，可直接安裝在法蘭之間，無需額外支架。扁平金屬爆破片 SF-M 可廣泛應用于化工、石油、制藥、食品等行業，用于保護各種壓力容器和管道系統免受超壓損害



工作原理：基于入口靜壓力觸發原理工作。當系統壓力逐漸上升并達到預設閾值時，爆破片會迅速破裂以釋放壓力，從而保護設備免受超壓損害。



壓力范圍：工作壓力范圍寬泛，可在 0.01bar 的低壓環境到 30bar 的中高壓工況下穩定運行。爆破公差被嚴格控制在 ±10%，工作比高達 80%，即在系統正常工作壓力達到爆破壓力的 80% 時，爆破片仍能穩定運行，不會發生誤觸發。



材料選擇：提供多種高性能材料供用戶選擇，常見的有不銹鋼（316L/304），哈氏合金（C-276/X）等也較為常用。



溫度范圍：金屬材質適用溫度范圍為 - 120℃至 + 480℃。當帶有 PFA 涂層時，適用溫度范圍為 - 30℃至 + 220℃。



尺寸規格：標稱寬度覆蓋 DN15 至 DN600，可滿足不同尺寸設備的需求。



適用介質：適用于多種介質，包括氣體、蒸汽、液體，甚至是具有腐蝕性的流體，如氫氣、甲烷、蒸汽、各種酸、堿溶液等。



行業應用

化工行業：化工生產常涉及高溫、高壓和強腐蝕性介質，SF-M 爆破片可用于保護反應釜、聚合釜等設備。如某化工廠進行氯化反應的反應釜，選用不銹鋼 316L 材質的 SF-M 爆破片，能抵御含氯介質侵蝕，當壓力異常升高達到設定值時，爆破片會迅速破裂泄壓，避免反應釜爆炸或泄漏。

石油行業：在石油儲運過程中，管道和儲罐面臨超壓和欠壓風險，可使用 SF-MD 雙作用型號爆破片。如某石油公司的儲罐，采用哈氏合金 C-276 材質的 SF-MD 爆破片，可實現過壓和欠壓雙向保護，當儲罐內壓力超過或低于設定值時，爆破片會及時動作，防止管道破裂或變形。

制藥行業：制藥行業對生產環境的無菌性要求嚴格，注射液生產設備可選用帶 PFA 涂層的 SF-MV 真空支撐型爆破片。其不僅能防止介質腐蝕，還能增強密封性能，確保生產環境無菌，同時在壓力異常時保護設備安全。

食品行業：可用于高壓殺菌鍋、真空濃縮罐等設備。SF-M 爆破片能滿足食品行業的潔凈需求，其 PFA 涂層可防止物料粘附，避免影響產品質量，同時在設備壓力過高時實現超壓防護，保障生產安全和產品質量。

污水處理行業：污水處理廠需處理含有各種腐蝕性物質的污水，SF-M 爆破片可在這種環境下正常工作，用于保護相關處理設備，如反應池、儲罐等，防止因壓力異常導致設備損壞，確保污水處理過程的穩定運行。



主要型號介紹

SF-M：屬于扁平多層結構，是最基礎的型號，主要用于固定低和靜態過壓或欠壓保護，可直接安裝在法蘭之間，無需支架。

SF-MV：同樣是扁平多層結構，帶有真空支撐，能在有真空環境的工況中穩定工作，防止爆破片因負壓而損壞。

SF-MD：為扁平多層雙作用型號，可在超壓和欠壓方向承受不同壓力，能實現過壓和欠壓雙向保護，適用于壓力變化復雜的場合。

SF-M-L：平面復合盤，用于支架SHF/SHF-Pro，完全真空耐受。

SF-M-S：是無菌型爆破片，具有扁平多層結構，適用于對衛生要求較高的場合，如制藥、食品行業，可保證在壓力釋放時無碎片產生，避免污染介質。

SF-M-TB：專為罐式集裝箱和罐車設計，帶有真空支撐，產品側有 PTFE 保護膜，能有效防止介質腐蝕，確保運輸過程中氣體、液體或混合介質的安全。

SF-MD-TB：針對罐式集裝箱和罐車的雙作用型號，具備扁平多層結構，可在超壓和欠壓方向承受不同壓力，為罐式運輸設備提供雙向壓力保護。
