德國Walther-Pr?zision緊急釋放聯軸器LP-019-Z75保護設備免受過大載荷的損壞

一、品牌介紹

Carl Kurt Walther GmbH &; Co. KG（成立于 1931 年）以其 WALTHER-PRÄZISION 品牌是全球的單聯軸器和多聯軸器以及對接系統“德國制造”的開發商和優質制造商。其產品主要應用于：汽車、航空航天、化工和制藥、鋼鐵、海洋、醫療技術、運輸技術、機械和設備工程以及國防技術。



二、產品介紹

緊急釋放聯軸器是單聯軸器的一種。當超過預定的計算脫離力時，會自動無損地?cái)嚅_兩個半聯軸器，從而保護設備免受過大載荷的損壞，可有效防止因過載導致的機械部件損壞、電機燒毀等故障，確保系統安全。使用快速接頭（單聯軸器），無需額外工具即可快速可靠地重復連接和斷開單個流體或電線。

與多聯軸器相比，單聯軸器每條線路僅連接一條線路。它們還由兩個連接部分組成：聯軸器和適配器，或母頭和公頭?？焖俳宇^能夠快速連接和斷開為機器和設備提供電力、液體或氣體介質的管線。因此，它們確保了不同行業的模塊、系統和骨料的可靠、安全的連接和交換——無論是在鋼鐵行業、化工和制藥行業、醫療技術、運輸行業還是海上技術行業。



三、技術數據

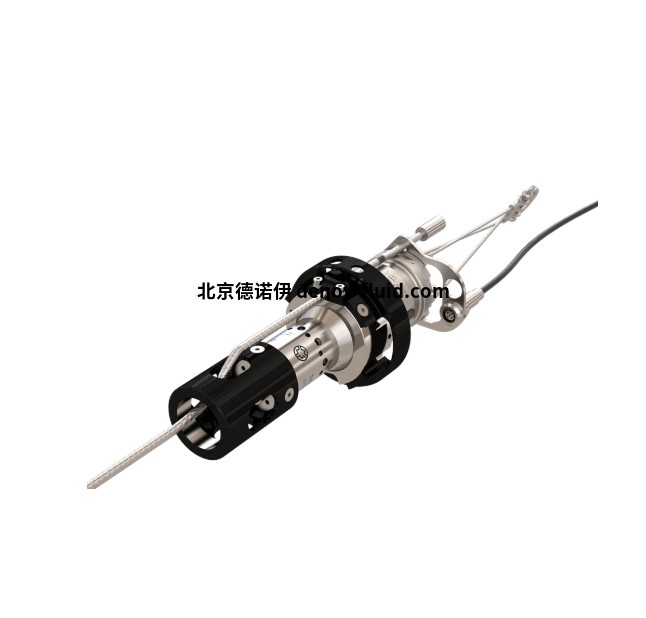

類型：LP-019-Z75

公稱孔徑：19 毫米

分離力：460 N （15.6 bar/226 psi）580 N （25 bar/362 psi）

材料：不銹鋼， 黃銅

特殊功能/選項：帶牽引繩的緊急釋放聯軸器



四、應用：

特種化學品、氣體置換管線、運輸管線和罐區的灌裝/一般灌裝



五、緊急釋放聯軸器主要型號

20-019-Z02 型

CT-012-Z13 型

LP-050-Z39 型

LP-050-Z41 型

CT-019-0-Z02型

LP-032-Z34 型

LP-019-Z75 型

HG 系列加氫-分離式聯軸器



七、多種不同設計的單聯軸器

各種快速接頭類型根據預期應用、管線供應的介質、管線中的壓力條件和連接機構而有所不同。就預期應用而言，有直通式聯軸器和適配器，可確保介質在沒有閥門的情況下自由通過;但是，斷開連接時線路不會被阻塞。帶閥門的快速接頭和適配器在斷開時密封管路;清潔斷開接頭和適配器還確保與干閥或低泄漏閥門的無滴漏斷開。根據應用領域，使用空氣、氣體、酸、水或油（例如用于水和油基液壓系統）。根據壓力條件，有低壓、中壓、高壓快速連接聯軸器;根據連接機制的不同，插頭式和螺釘式聯軸器用于工業環境。



1）低壓快速接頭（低壓聯軸器）

標準低壓接頭的設計工作壓力高達 100 bar，適用于各種介質，包括水、油、燃料或壓縮空氣。例如，它們用于工具和吹氣槍中的壓縮空氣消耗器，或在鋼鐵行業為設備提供液壓和壓縮空氣。根據應用領域的不同，有帶有自動鎖定機構的低壓接頭，在接頭過程中提供更多便利。



2）中壓快速接頭（中壓聯軸器）

中壓接頭（根據類型）設計用于高達 250 bar 的工作壓力，適用于液體和氣體介質。例如，中壓范圍內的清潔切斷聯軸器用于液壓應用，但也適用于供應壓縮空氣、水或燃料的連接管線。根據應用領域和設備的不同，單聯軸器具有自動鎖定機構或解鎖保護。



3）高壓快速接頭（高壓聯軸器）

快速接頭還可以承受高壓。高壓聯軸器（取決于類型）適用于高達 2,000 bar 的工作壓力，例如用于鋼鐵工業中輥架上的氣動油潤滑。為了承受這種極端應力，用于高壓應用的單聯軸器具有非常堅固的設計。這也適用于海上設施中的應用，在這些應用中，快速連接聯軸器通常需要在海水應用下運行數十年。



4）清潔斷路聯軸器

在化工、制藥等安全標準特別高的敏感行業，清潔斷路聯軸器可確保線路的無滴漏連接和斷開;例如，用于采集各種液體和氣體的樣品。清潔斷路閥確保連接時不會飛濺、夾雜空氣或介質損失，并且（根據閥門的不同）即使在殘余壓力下也能實現連接。



5）插頭式和螺釘式聯軸器

在醫療技術行業，插頭式和螺釘式聯軸器用于快速連接和斷開管線，無論是計算機斷層掃描儀中冷卻液管路的清潔斷開聯軸器、透析機中的快速聯軸器還是醫院供應醫用氣體的自密封聯軸器。為確保安全運行并防止錯誤的線路連接，聯軸器提供不同的顏色標記和/或機械編碼版本，使其不可互換。



八、快速連接聯軸器的功能和優點

使用快速連接接頭提供了更大的靈活性和更大的經濟效益，因?yàn)榭梢钥焖侔踩財嚅_和重新連接線路。例如，在車輛上，單聯軸器有助于加熱和空調系統的組裝和維護，或者它們能夠安全地加注氣態氫氣。在軌道車輛上，聯軸器是液壓和氣動制動系統、供能系統或空調系統的關鍵部件。
